如何測量電流？

　　在電學領域，電流是一個極為重要的參數。然而，電流是一種看不見摸不著的物理量，我們無法憑借肉眼直接觀察到正在流動的電流，所以必須借助專門的測量儀器來對電流以及其他相關參數進行測量。那為什么我們要對電流進行測量呢?又該采用何種方式進行測量?在測量過程中又有哪些需要注意的事項呢?接下來本文將為您詳細解答。

　　一、測量電流的必要性

　　如今的電子設備構造日益精密，對各種條件的反應也極為靈敏。眾多電子設備為了確保其正常運行，需要定期進行檢查維護，設備維護工作的重要性不言而喻。在設備維護或者出現故障時，如果沒有合適的測量儀器，想要精準查明故障所在位置將會變得非常困難。而電流測量在電子設備的維護以及故障原因排查過程中，是不可或缺的重要環節。

　　二、常見的電流測量儀器

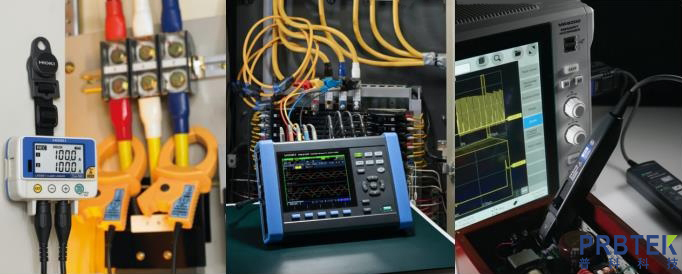

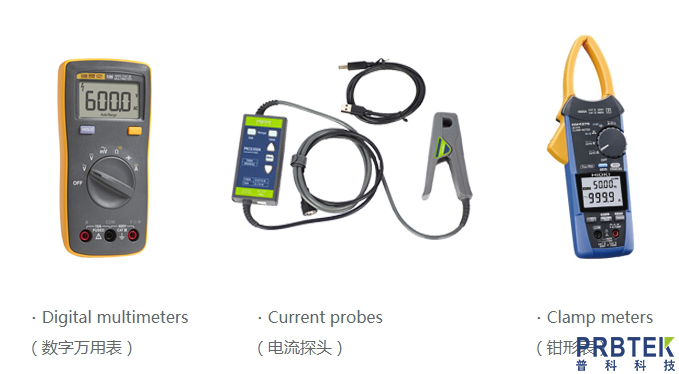

　　目前，市面上有多種可用于測量電流的儀器，其中以下三種最為常用：

　　1. 數字萬用表

　　這是一種能夠在一臺儀器上實現對電路中的電流、電壓和電阻等基本電學量進行測量的儀器。數字萬用表的類型豐富多樣，從體積較大的常規型到小巧便攜的卡片型都有，能夠適用于各種各樣的電氣測量場景。

　　2. 電流探頭(借助示波器觀察電流探頭的輸出電壓)

　　電流探頭是一種非常實用的工具，它能夠?qū)㈦娏鬓D(zhuǎn)換為電壓，從而可以在示波器等儀器上對電流波形進行測量。其優勢在于可以直接夾在線纜外皮上對信號進行監測，無需破壞線纜結構。并且，由于它的測量范圍很廣，從小電流到大電流都能測量，所以在多種電流測量場景下都能發揮作用。

　　3. 鉗形表

　　這種測量儀器使用起來非常便捷，只需把待測導線夾入鉗形表的鉗形鐵芯內部，就能測量電流，這樣就不需要切斷電路便可獲取電流值。其測量原理基于電流流動時產生的磁場與電流大小成正比，所以只要測量磁場就能得知電流大小。

　　不同的測量儀器都有其各自的特點，根據實際的用途來選擇合適的儀器是非常關鍵的。

　　三、數字萬用表測量電流的方法

　　數字萬用表的功能多樣，在測量電流之前，首先要做的是將其測量功能設置為電流功能。這是因為很多數字萬用表是通過旋轉開關等方式來改變測量功能的。

　　在設置好測量功能后，把測試線插入對應的端口。其中，黑色測試線要插入黑色負極的“COM”輸入端，紅色測試線則插入紅色正極的“A”輸入端。接下來，在連接電路時，要將黑色測試線連接到電源的負極，紅色測試線連接到負載端，并且要保證是串聯連接，這樣才能進行準確的測量。

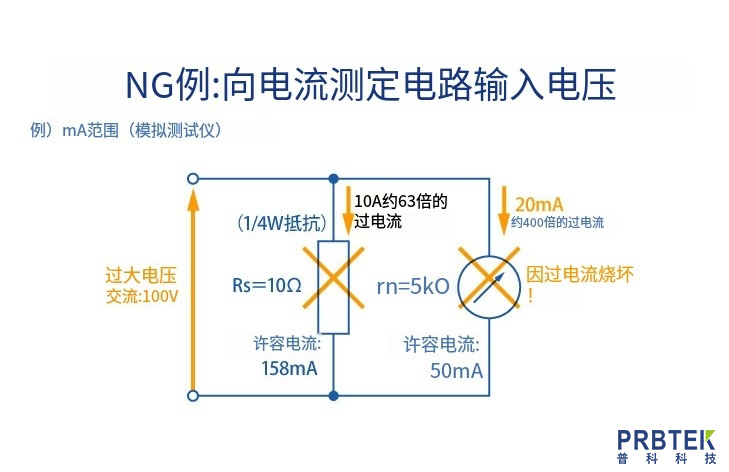

　　這里需要特別注意的是，如果在測試線插入“A”端子時施加電壓，很可能會對數字萬用表造成損壞。所以，為了避免意外情況發生或者防止施加電壓，在接通電源之前，務必關閉測量電路的電源，并且要在需要測量電流的端口之間進行串聯連接。

　　四、電流探頭測量電流的方法

　　電流探頭在電流測量中有多種使用方式，具體如下：

　　1. 電流傳感器(CT)方式

　　這是一種交流專用的電流傳感器。它具有價格相對較為便宜，并且不需要額外電源的優點。但是其局限性也很明顯，只能用于測量交流電，無法對直流電進行測量。

　　2. 霍爾元件方式

　　這種電流傳感器既能夠用于交流電的測量，也能夠用于直流電的測量。不過，它也存在一些不足之處，例如精度不是很高，而且由于溫度變化和自身老化等因素會導致偏移，所以不太適合進行長期測量。

　　3. 羅格夫斯基方式

　　這種方式是通過轉換并測量測試電流周圍產生的交流磁場在空芯線圈中感應的電壓來實現電流測量的。它的成本比較低，并且由于沒有磁芯，所以不存在磁飽和的問題，可以用來測量大電流，也沒有磁損耗的缺點。然而，這種方式容易受到外界干擾，所以不適合用于高精度的測量工作，而且原則上不能測量直流電。

　　4. 交流零磁通電流傳感器方式

　　這種方式對電流傳感器(CT)測量方式的低頻特性進行了改進。它的相位誤差比較小，所以適用于功率測量，并且能夠測量較寬的頻帶。但它仍然屬于電流傳感器(CT)測量方式的一種，所以同樣無法測量直流電。

　　5. 交流/直流零磁通電流傳感器方式(霍爾元件檢測式)

　　這種方式是將電流傳感器與霍爾元件相結合，從而實現從直流到交流的測量。

　　6. 交流/直流零磁通電流傳感器方式(磁通門式)

　　這種方式是將電流傳感器與磁通門相結合，實現從直流到交流的測量。磁通門傳感器在很寬的溫度范圍內偏移非常小，能夠?qū)崿F(xiàn)精確且穩定的測量，所以非常適合與高精度功率計搭配使用。

　　五、鉗形表測量電流的方法

　　鉗形表的使用較為簡單，如前文所述，只要把待測導線夾入鉗形表的鉗形鐵芯內就能測量電流。但在使用過程中有一些細節需要注意。

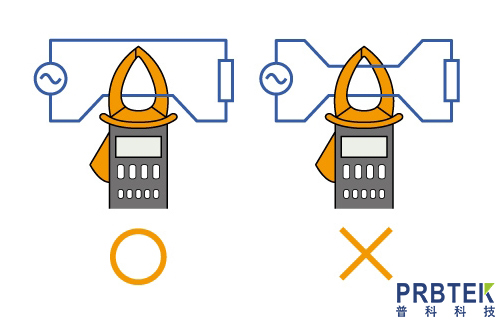

　　當把鉗形表夾在導線上時，如果同時將兩根導線夾在一起，那么它們產生的磁場就會相互抵消。除了在測量泄漏電流這種特殊情況外，一般不應將兩根導線同時夾在一起。

　　此外，如果在鉗形表的鐵芯上沿著同一方向纏繞幾圈導線，磁場就會按照比例增大。基于這個原理，有一種操作技巧，就是在鉗形表上纏繞大量匝數的導線來增加磁場，進而提高測量的靈敏度。

　　六、依據測量目的選擇測量儀器

　　在電子設備的維護以及故障排查等工作中，測量電流和其他參數的測量設備是必不可少的工具。在電流測量方面，數字萬用表、電流探頭和鉗形表是常用的測量儀器。使用者應當根據自己要測量的電流特性以及測量目的，從這幾種儀器中選擇出最適合自己的測量儀器。
