夾合式電流探頭磁環反電動勢的消除方法

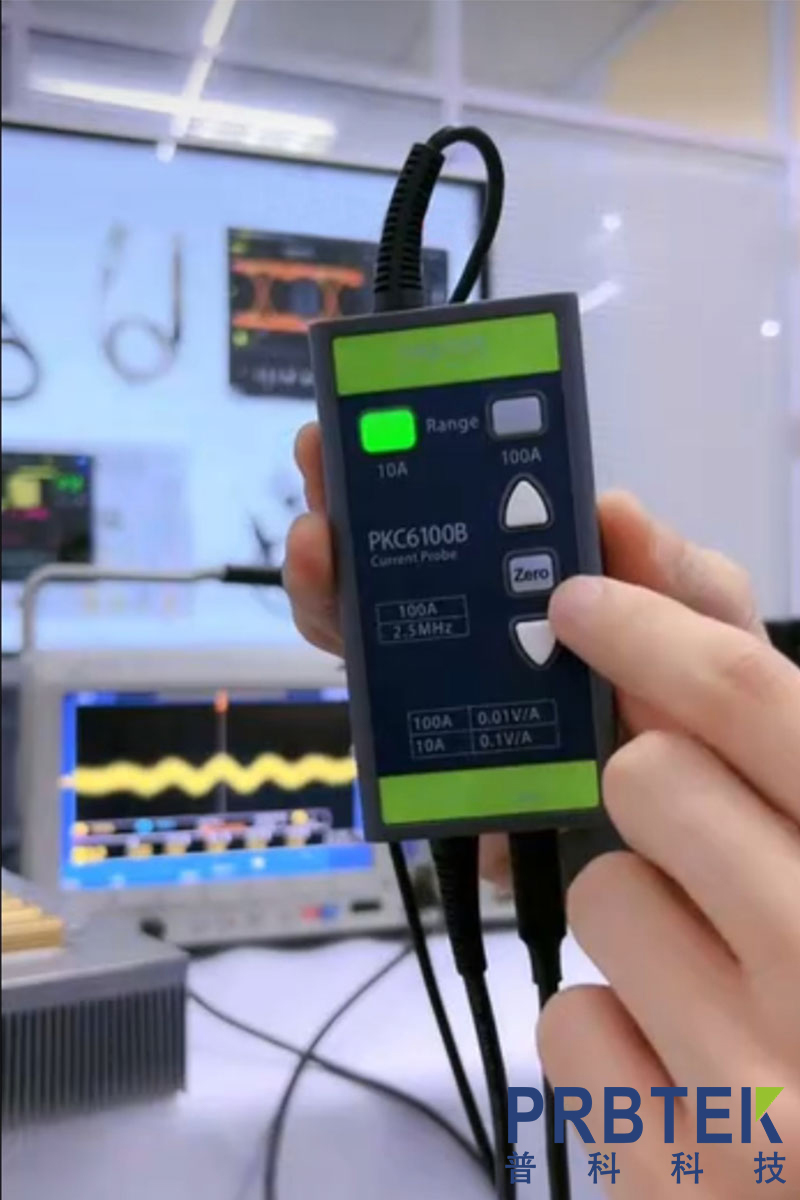

　　一、引言

　　夾合式電流探頭在電力測量、電子設備故障診斷等眾多領域有著廣泛的應用。然而，磁環反電動勢的存在會對測量精度、設備性能等產生不利影響。了解并有效去除磁環反電動勢是提高夾合式電流探頭性能的關鍵，本文將詳細探討相關的方法。

　　二、磁環反電動勢的產生原理

　　1.電磁感應原理

　　當夾合式電流探頭中的磁環周圍有變化的磁場時，根據法拉第電磁感應定律，磁環會感應出電動勢。磁環通常是作為電流探頭檢測電流時的關鍵部件，當被測電流通過導線時，會在周圍產生磁場，這個磁場會穿過磁環。如果被測電流是交變電流，那么磁場也是交變的，就會在磁環中感應出電動勢。

　　例如，在一個簡單的交流電路中，當電流按照正弦規律變化時，其產生的磁場也按正弦規律變化，磁環中的磁通量也隨之正弦變化，從而產生反電動勢。

　　2.磁環特性的影響

　　磁環的磁導率、尺寸等特性會影響反電動勢的大小。高磁導率的磁環在相同的磁場變化下會感應出較大的反電動勢。磁環的橫截面積越大，磁通量的變化量可能越大，也會導致反電動勢的增加。

　　三、去除磁環反電動勢的方法

　　1.補償電路的設計

　　有源補償電路

　　可以設計一個有源電路來產生一個與反電動勢大小相等、方向相反的電動勢。例如，采用運算放大器構建一個反向放大器電路。首先，通過傳感器檢測磁環中的反電動勢信號，將這個信號輸入到運算放大器的輸入端。運算放大器根據設定的增益，輸出一個反向放大的信號。這個信號的大小和反電動勢相等，相位相反，然后將這個信號與磁環的輸出信號疊加，就可以有效地抵消反電動勢。

　　無源補償電路

　　利用電容、電感和電阻等無源元件構建補償電路。例如，對于高頻反電動勢，可以采用電容進行補償。因?yàn)殡娙菰诟哳l下的容抗較小，能夠有效地旁路高頻反電動勢分量。當磁環產生的反電動勢包含高頻噪聲時，可以在磁環的輸出端并聯一個合適容量的電容。對于低頻反電動勢，可以考慮電感和電阻的組合，電感對低頻信號有較大的感抗，通過調整電感和電阻的值，可以構建一個低通濾波器，將低頻反電動勢濾除。

　　2.磁環材料和結構的優化

　　選擇合適的磁環材料

　　選擇具有低矯頑力和高飽和磁感應強度的磁環材料。例如，鐵鎳合金(坡莫合金)具有高磁導率和低矯頑力的特性。使用坡莫合金磁環可以減少磁滯損耗，從而降低反電動勢的產生。因?yàn)樵诖艌鲎兓^程中，低矯頑力的材料磁疇翻轉更容易，磁滯現象不明顯，減少了由于磁滯引起的反電動勢。

　　優化磁環結構

　　采用多層磁環結構或者特殊形狀的磁環。多層磁環結構可以增加磁路的均勻性，減少漏磁現象。例如，將磁環設計成同心多層結構，每層磁環之間采用絕緣材料隔開。這樣可以使磁場在磁環中的分布更加均勻，減少由于磁場不均勻?qū)е碌木植糠措妱觿葸^大的問題。特殊形狀的磁環，如環形磁環帶有磁芯柱的結構，可以引導磁場的走向，提高磁通量的利用率，降低反電動勢。

　　3.屏蔽措施

　　電磁屏蔽

　　使用高導磁率的金屬材料，如坡莫合金或鐵硅鋁等，制作屏蔽罩將磁環包裹起來。當外部存在干擾磁場時，屏蔽罩會將磁場引導，使其繞過磁環，從而減少外部磁場變化在磁環中感應出反電動勢的可能性。例如，在一個存在強電磁干擾的環境中，如電力變壓器附近，將夾合式電流探頭的磁環用坡莫合金屏蔽罩包裹后，磁環受到外部干擾磁場的影響會大大降低，反電動勢也會相應減小。

　　靜電屏蔽

　　如果磁環周圍存在靜電場干擾，也可能通過某種耦合方式影響磁環的性能并產生類似反電動勢的干擾。可以采用導電材料制作靜電屏蔽層，將磁環與外界靜電場隔離。例如，在磁環的外層包裹一層銅箔，并將銅箔接地，這樣可以有效地消除外界靜電場對磁環的干擾，間接減少可能產生的反電動勢干擾。

　　四、結論

　　夾合式電流探頭磁環反電動勢的去除對于提高電流探頭的性能至關重要。通過補償電路的設計、磁環材料和結構的優化以及屏蔽措施等多方面的手段，可以有效地減少磁環反電動勢的影響。在實際應用中，需要根據具體的測量環境、測量精度要求等因素綜合考慮采用合適的方法，以確保夾合式電流探頭能夠準確、穩定地工作。
