高壓探頭與隔離探頭：原理、特性及應用的差異

　　一、引言

　　在電子測量領域，高壓探頭和隔離探頭都是用于特殊測量需求的重要工具。它們在處理高電壓信號時發揮著關鍵作用，但各自具有獨特的原理、特性和適用場景。深入了解它們之間的區別，有助于工程師和技術人員在不同的測量任務中選擇合適的探頭。

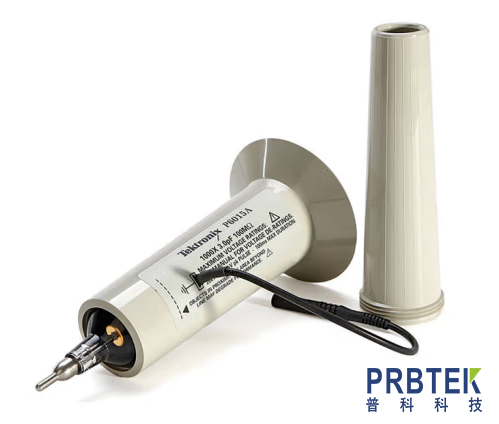

　　二、高壓探頭

　　1.原理

　　高壓探頭主要基于分壓原理來實現對高電壓信號的測量。通常由一個高阻值的電阻串聯一個低阻值的電阻組成分壓電路。當高電壓信號施加到這個分壓電路上時，根據串聯電路電壓分配規律，在低阻值電阻兩端會得到一個按比例縮小的電壓信號，這個信號可以被示波器等測量儀器安全地測量。例如，一個1000:1的分壓比的高壓探頭，當施加1000V的高壓時，在測量端會得到1V的電壓信號。

　　2.特性

　　高耐壓能力：能夠承受較高的電壓，一般可以達到數千伏甚至更高的電壓等級。這使得它可以直接與高電壓源連接進行測量。

　　相對簡單的結構：主要由分壓電阻等基本元件組成，結構相對比較簡單，成本也相對較低。

　　有限的隔離能力：雖然可以測量高電壓，但在隔離方面的性能相對較弱。在一些對隔離要求較高的場合，可能無法滿足需求。

　　3.應用場景

　　適用于對高壓電源、電力電子設備中的高電壓信號進行常規測量。例如，在高壓直流輸電系統的電壓檢測中，可以使用高壓探頭來測量輸電線路的電壓，以監測系統的運行狀態。在一些簡單的高壓實驗設備中，如高壓發生器的輸出電壓測量，高壓探頭也是常用的測量工具。

　　三、隔離探頭

　　1.原理

　　隔離探頭采用了隔離技術，常見的有光電隔離和變壓器隔離等。以光電隔離為例，通過發光二極管(LED)將輸入的電信號轉換為光信號，然后通過光電探測器再將光信號轉換回電信號。這樣，輸入側和輸出側在電氣上是完全隔離的，有效地防止了高電壓對測量設備的損壞以及電氣干擾的傳播。變壓器隔離則是利用電磁感應原理，通過變壓器將輸入的高電壓信號轉換為適合測量的低電壓信號，同時實現電氣隔離。

　　2.特性

　　高隔離度：能夠提供非常高的電氣隔離性能，通常隔離電壓可以達到數千伏甚至更高。這對于保護測量設備和操作人員的安全至關重要。

　　復雜的結構和較高的成本：由于采用了隔離技術，其內部結構相對復雜，包含了如光電轉換元件或變壓器等特殊部件，導致成本較高。

　　帶寬限制：與高壓探頭相比，部分隔離探頭可能存在帶寬限制的問題。這是因為隔離元件(如光電二極管的響應速度或變壓器的頻率特性)會對信號的高頻成分產生一定的影響。

　　3.應用場景

　　在醫療設備、工業自動化控制系統等對電氣隔離要求極高的場合廣泛應用。例如，在醫療電子設備中，如心電圖機等，需要對人體信號進行測量，同時要保證設備與市電等高壓電源的隔離，以確?；颊叩陌踩?。在工業自動化中，當測量與控制信號需要在不同的電氣系統之間傳輸時，隔離探頭可以有效地防止電氣干擾和保護設備免受高電壓的影響。

　　四、高壓探頭與隔離探頭的區別總結

　　1.電氣隔離性能

　　高壓探頭的隔離性能有限，主要側重于對高電壓的分壓測量;而隔離探頭具有高隔離度，能夠在電氣上有效隔離輸入和輸出。

　　2.結構與成本

　　高壓探頭結構相對簡單，成本較低;隔離探頭結構復雜，包含隔離元件，成本較高。

　　3.帶寬特性

　　部分隔離探頭可能存在帶寬限制，而高壓探頭在帶寬方面相對不受隔離元件的影響。

　　4.適用場景

　　高壓探頭適用于對高電壓進行常規測量的場合，隔離探頭則更適用于對電氣隔離要求高的特殊場合，如醫療、工業自動化中的關鍵測量環節。

　　五、結論

　　高壓探頭和隔離探頭在原理、特性和應用方面存在明顯的區別。在實際的電子測量工作中，需要根據具體的測量任務要求，如是否需要高隔離度、測量的電壓范圍、成本限制以及對帶寬的要求等因素，來選擇合適的探頭類型，以確保測量的準確性、安全性和可靠性。
