優化示波器探頭性能-阻尼電阻的應用與諧振抑制策略

　　抑制共振

　　探針的性能受探針連接的影響極大。作為當您設計的速度提高時，在使用示波器探頭連接設備時，可能會注意到更多的過沖、振鈴和其他干擾。探頭在與設備連接時會形成一個諧振電路。如果該諧振電路位于您使用的示波器探頭的帶寬范圍內，就很難確定測量到的干擾是來自電路還是探頭。

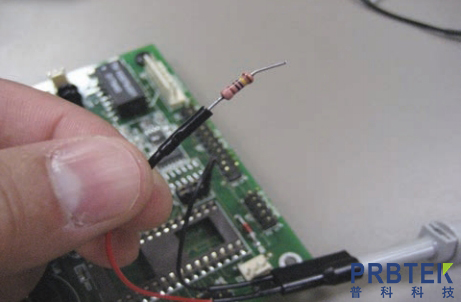

　　如果您必須在狹小的空間中為探頭的尖端添加導線以進行測量，請?jiān)诩舛颂幏胖靡粋€(gè)電阻以抑制添加的導線的諧振。

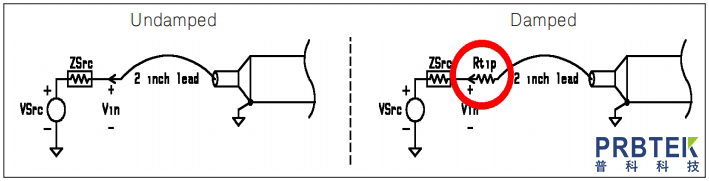

　　圖1。在尖端放置電阻，以抑制添加的導線的共振。

　　對于單端探頭，僅在信號引線上放置電阻，并盡量使接地引線盡可能短。對于差分探頭，在兩根引線的尖端處放置電阻，并使兩根引線的長度相同。電阻的值可以通過先通過像是德科技E2655C這樣的固定板對已知的階躍信號進行探查，然后用帶有尖端電阻的探頭探查該信號來確定。當電阻值正確時，您應該看到一個與測試階躍形狀相似的波形，但可能會經過低通濾波。如果您看到過度的振鈴，請?jiān)黾与娮柚怠?/span>

　　圖2.在適當?shù)淖枘崽筋^輸入下，加載/輸入阻抗永遠不會降到阻尼電阻值以下。

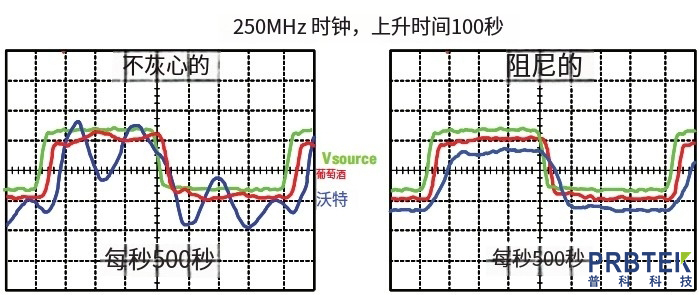

　　圖3.隨著設計中的速度增加，您可能會注意到更多的過沖、振鈴和其他擾動。通過在探頭尖端添加阻尼電阻來克服由探頭連接形成的諧振。

　　干擾共振

　　該探頭的阻尼附件提供了一種靈活的使用模式，可保持低輸入電容和電感，并通過其指定的帶寬保持平坦的頻率響應。InfiniiMode N2750A系列、1156A-58A系列和InfiniiMax系列探頭使用這種阻尼附件技術，以實現最佳但靈活的性能。

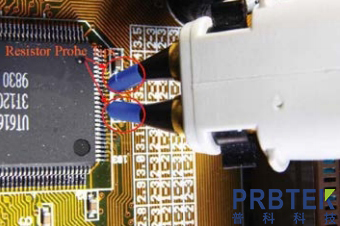

　　圖4.Infinii Mode N2750A系列、1156A-58A系列和InfiniiMax系列探頭使用這種阻尼附件技術，以實現最佳但靈活的性能。
