優化探頭性能-鐵氧體磁芯的應用與位置策略

　　檢查探頭耦合情況

　　在探頭連接到信號的情況下，移動探頭電纜并用手抓住它。如果屏幕上的波形顯著變化，則表示能量耦合到探頭屏蔽層上，導致波形變化。在探頭上的電纜上使用鐵氧體磁芯可以減少電纜屏蔽層上的共模噪聲電流，從而提高探頭精度。鐵氧體磁芯在探頭電纜上產生一個與導體并聯的串聯阻抗。由于信號通過中心導體上的核心并通過屏蔽層上的核心返回，因此添加到探頭電纜上的鐵氧體核心不會影響信號。

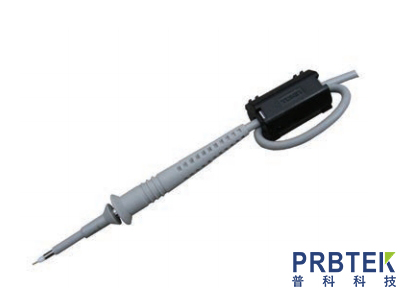

　　圖1. 在探針電纜上使用鐵氧體磁芯可能有助于提高探針精度。

　　鐵氧體磁芯在電纜上的位置很重要。出于方便考慮，您可能想將核心放置在示波器一端。這樣可以使探頭頭更輕，更容易操作。然而，如果將核心放置在電纜的示波器接口一端，其效果將大大降低。

　　對于單端探頭，減少接地引線的長度會有所幫助。切換到差分探頭將更有效。通常情況下，探頭電纜環境對測量結果影響最大。許多用戶并不知道，探頭電纜環境可能會導致測量結果出現波動，尤其是在高頻情況下，這可能會導致用戶對測量結果的重復性和質量感到沮喪。
