示波器探頭在電源完整性測量上的應用

　　在電子設備的開發和維護過程中，電源完整性是一個至關重要的考量因素。電源完整性(Power Integrity, PI)涉及到電源分配網絡(PDN)的性能，確保電子設備能夠獲得穩定、干凈的電源供應。示波器探頭作為測量工具，在電源完整性分析中扮演著關鍵角色。本文將探討示波器探頭在電源完整性測量中的應用，以及如何選擇和使用合適的探頭來提高測量準確性和效率。

　　電源完整性的重要性

　　電源完整性問題可能導致電子設備出現性能下降、系統不穩定甚至損壞。因此，對電源電壓的波動、噪聲和瞬態響應進行精確測量是確保設備正常運行的前提。電源完整性測量通常包括以下幾個方面：

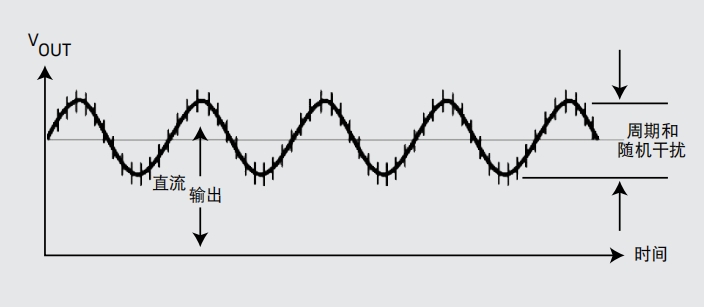

　　直流電壓的穩定性和紋波

　　交流噪聲和瞬態干擾

　　電源序列和時序

　　電源軌之間的相互干擾

　　示波器探頭的選擇

　　在電源完整性測量中，選擇合適的示波器探頭至關重要。以下是一些選擇探頭時需要考慮的因素：

　　1. 帶寬

　　探頭的帶寬應與示波器的帶寬相匹配，以確保高頻噪聲和瞬態事件能夠被準確捕捉。

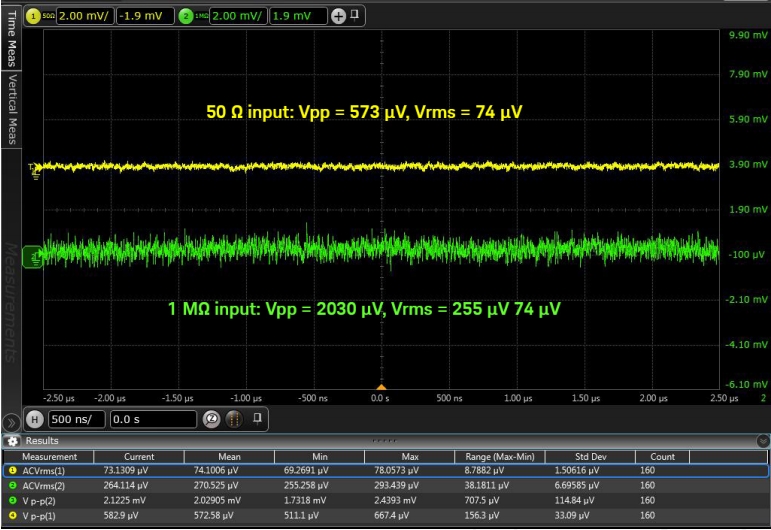

　　2. 阻抗

　　高阻抗探頭(如10:1探頭)可以減少對被測電路的影響，但在測量低電壓信號時可能不夠精確。低阻抗探頭(如1:1探頭)則更適合測量低電壓和高電流信號。

　　3. 衰減比

　　衰減比決定了探頭如何放大或縮小輸入信號。常見的衰減比有1:1和10:1，選擇時應根據被測信號的幅度來決定。

　　4. 地線長度

　　地線應盡可能短，以減少環路面積和感應噪聲。一些探頭配備了彈簧夾或磁性吸盤，可以方便地縮短地線長度。

　　5. 探頭類型

　　根據測量需求，可以選擇有源探頭或無源探頭。有源探頭通常具有更高的帶寬和更低的噪聲，但價格較高。

　　示波器探頭的使用

　　在使用示波器探頭進行電源完整性測量時，應注意以下幾點：

　　1. 探頭校準

　　在每次測量前，應對探頭進行校準，以確保測量結果的準確性。

　　2. 接地連接

　　確保探頭的接地連接良好，避免接地環路引起的噪聲干擾。

　　3. 信號連接

　　使用適當?shù)膴A具或探針直接接觸被測點，避免使用長導線連接，以減少噪聲引入。

　　4. 測量設置

　　根據被測信號的特性調整示波器的垂直和水平設置，以獲得最佳的信號顯示。

　　5. 數據分析

　　測量完成后，應對數據進行分析，識別電源中的問題，如電壓跌落、噪聲峰值等。

　　示波器探頭在電源完整性測量中是不可或缺的工具。正確選擇和使用探頭可以顯著提高測量的準確性和可靠性，從而幫助工程師有效地診斷和解決電源相關的問題。隨著電子設備對電源質量要求的不斷提高，示波器探頭的性能和功能也在不斷進步，以滿足更嚴格的測量需求。
