Tronovo埃用TR9310A示波器高壓測試棒的操作使用說明

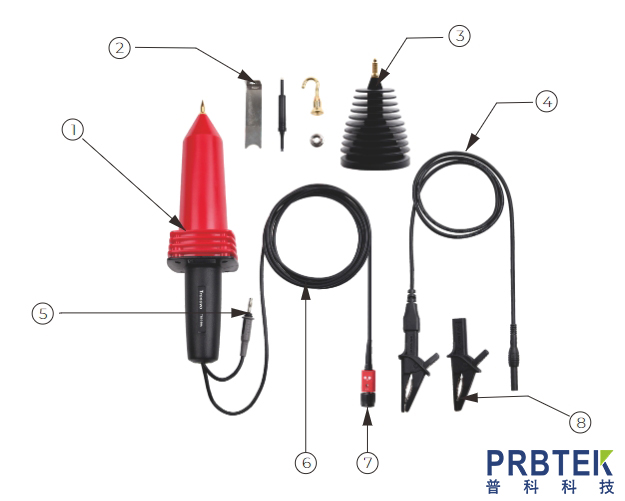

　　Tronovo埃用TR9310A高壓測試棒部件介紹

　　1 測試棒主體

　　2 測試附件

　　3 高壓絕緣頭(部分型號不提供)

　　4 接地線

　　5 接地轉接插頭

　　6 測試附件

　　7 BNC接頭

　　8 接地鱷魚夾

　　注意事項：

　　請勿試圖把測試設備的接地線從地面接線柱上移開。

　　接地連接是測試棒安全操作的幾個關鍵點。當高壓測量的時候，如果沒有這種連接將可能導致??傷害或者對連接的示波器、測試棒產生損害。在測試棒測試端測試連接高壓前，一定要先連接好地線，并且地線連接不能輕易挪開，直到高壓測試端遠離高壓源。絕對不能把接地線與高壓電源連接或者把測試棒測試端接地。打開高壓源以前要保證主體的任何部位都沒有和測試設備接觸。

　　測量電壓時，請牢記被測電壓是實際讀數的1000倍。

　　在移走接地夾以前?定要把測試棒高壓測試端從高壓源上斷開

　　接地線若接地不確實,高壓電有可能擊毀示波器，請務必接妥。

　　清潔:

　　只需清洗測試棒外部和電纜即可，用軟棉布輕輕蘸點酒精和水清洗 。不可以把測試棒的任何部分浸泡在液體里。

　　在做電壓測量以前要使測試棒全部干燥。

　　不要把測試棒放進有腐蝕性溶液或者有腐蝕性煙氣里，因為這樣將可能引起測試棒和電纜的破損。

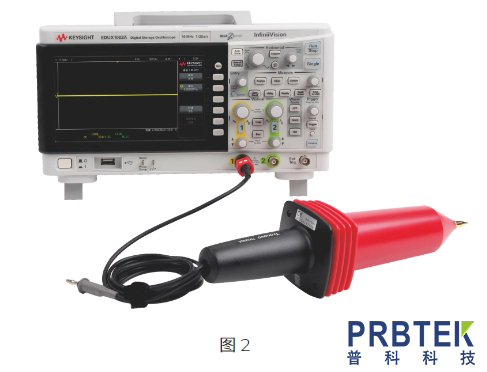

　　連接到示波器

　　高壓探頭使用時，請按以下方法安裝：

　　1.將探頭輸出連接到示波器或其他測量儀器的BNC輸入,測量儀器的輸入必須以地為參考(非浮動)。

　　2.使用相應的測試棒附件,將探頭的輸入連接到待測電路點上,地線和魚夾一定要有效連接,并保證接地可靠。

　　3.打開高壓輸出源。

　　4.調整測量儀器輸入的垂直偏置(V/DIV)。

　　如果需要示波器顯示實際探頭電壓而不是縮放值,需要將示波器的衰減設置匹配到探頭衰減設置。使用示波器屏幕的Probe Setup(探頭設置)菜單,訪問方法根據示波器型號不同而異。

　　TR9340A

　　警告:當測量電壓源超過DC30KV,或AC20KV以上時,本產品不適用于長時間使用。因為高電壓的測量來源將會對空氣中任意放電,造成高壓電壓源的穩壓電路來不及反應,瞬間將會有脈沖高壓發生,脈沖高壓很有可能超過本產品的額定值，將會造成產品的嚴重損壞。

　　示波器設置

　　如果您使用Keysight
InfiniiVision3000TX系列示波器，請按以下步驟設置示波器：

　　a)按下模擬通道鍵可打開對應通道。

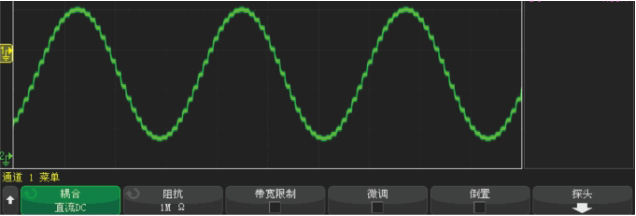

　　b)在通道菜單中，設置：

　　輸入耦合更改為DC(直流)

　　阻抗選擇1MΩ

　　c)在"探頭"菜單中,設置:

　　單位:“V-伏特”

　　衰減:根據探頭上的設置為“X100”或“X1000”。

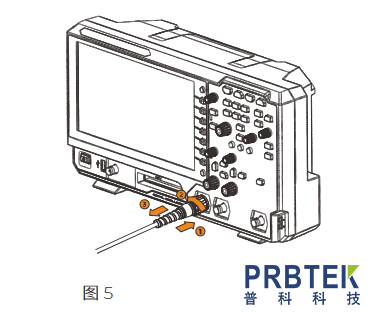

　　從儀器上斷開連接

　　警告:為避免電擊,在將探頭從儀器上斷開之前,要從電路上斷開探頭輸入連接。

　　1.向前頂住探頭

　　2.逆時針方向旋轉探頭連接器

　　3.平直拉出
