普科科技PKC7030高頻交直流電流探頭在工業自動化伺服驅動器測試中的應用案例

在工業自動化領域，伺服驅動器作為控制電機運行的核心部件，其性能的穩定性和可靠性直接影響整個生產線的運行效率。而對伺服驅動器工作時的電流進行精準測量，是評估其性能的重要手段。普科科技的 PKC7030 高頻交直流電流探頭憑借出色的性能，在伺服驅動器測試中發揮了關鍵作用。

測試場景與需求

某工業自動化設備制造商正在對一款新型伺服驅動器進行出廠前的性能測試。該伺服驅動器用于控制高精度數控機床的進給電機，其工作時電流變化復雜，包含直流分量和高頻交流分量，頻率范圍在 DC 到 40MHz 之間。測試過程中需要滿足以下需求：

1. 能夠精準測量驅動器輸出的連續電流，最大值可達 30A。

2. 可以捕捉到電流的快速變化，上升時間需在 7ns 以內，以準確反映電機啟動和制動時的瞬態電流。

3. 測量精度要求較高，在 5A 量程下誤差需控制在 ±1%±1mA 以內，30A 量程下誤差在 ±1%±10mA 以內，以保證對驅動器效率等參數計算的準確性。

4. 當出現過流情況時，能夠及時報警，過流報警值在 5A 量程下為≥5Apk，30A 量程下為≥50Apk，以保障測試設備和人員的安全。

測試設備選擇

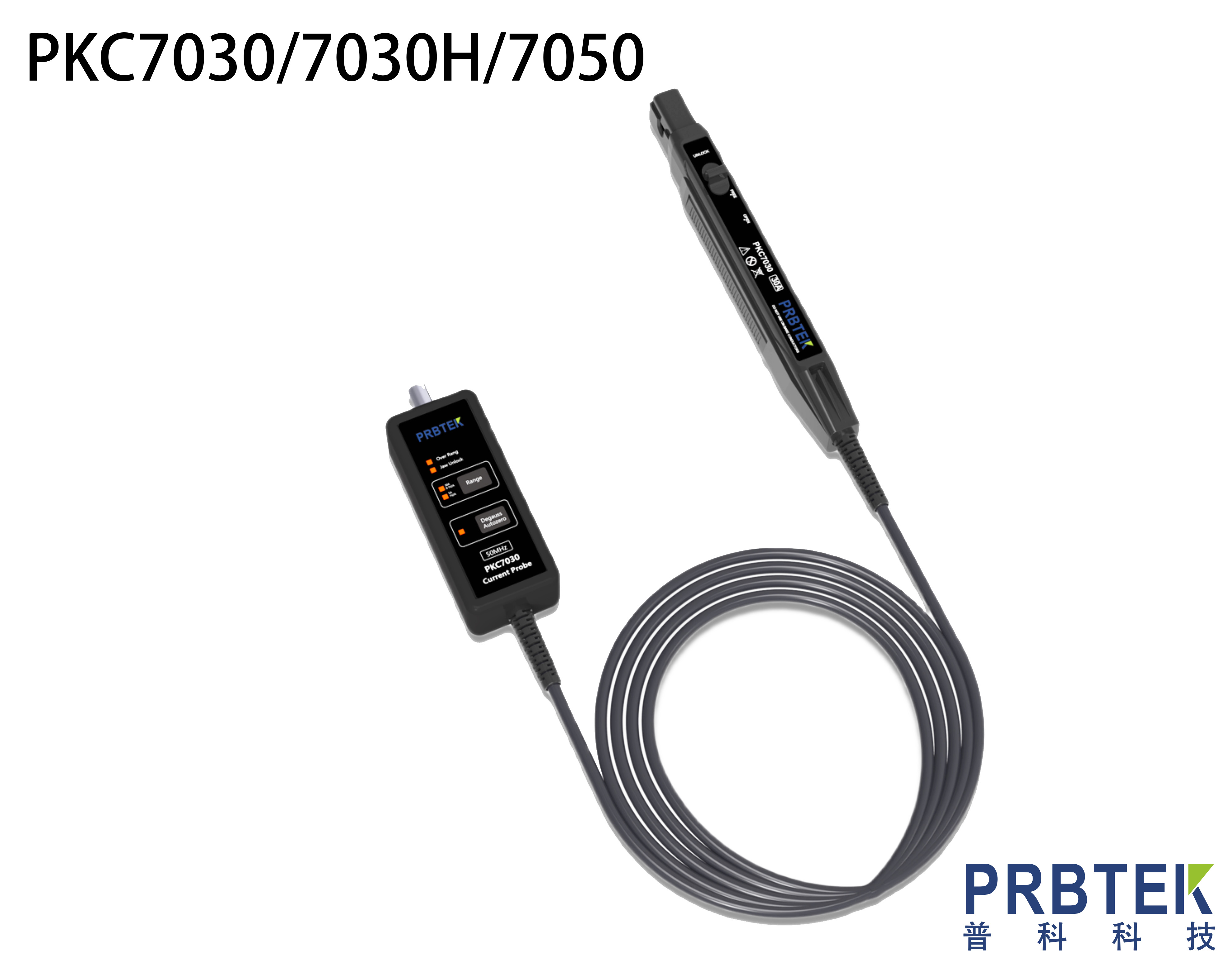

經過對多種電流測量設備的對比，測試團隊最終選擇了普科科技的 PKC7030 高頻交直流電流探頭。該探頭的帶寬為 DC-50MHz，完全覆蓋了伺服驅動器的工作頻率范圍；連續電流最大值為 30A，滿足驅動器的正常工作電流測量需求；上升時間≤7ns，能夠精準捕捉電流的瞬態變化；在精度方面，5A 量程下為 ±1%±1mA，30A 量程下為 ±1%±10mA，符合測試的精度要求；同時具備過流報警功能，報警值也與測試需求相匹配。此外，其國產身份在售后響應和成本方面也具有一定優勢，市場價 10880 元，性價比頗高。

測試系統搭建

設備連接

將 PKC7030 高頻交直流電流探頭的鉗口夾持在伺服驅動器與電機連接的動力線上，確保夾持牢固且與導線良好接觸。探頭通過 1M 的 BNC 線與示波器相連，示波器用于顯示和記錄電流波形。同時，為了給探頭供電和進行控制，將探頭主機與專用電源連接，并通過控制軟件與計算機相連，實現對測試過程的實時監控和數據記錄。

參數設置

根據伺服驅動器的工作電流范圍，將 PKC7030 設置為 30A 量程，此時衰減倍數為 10X，電流傳輸比為 0.1V/A。在示波器上設置合適的觸發條件和時基，以便清晰觀察電流的變化情況。通過控制軟件設置過流報警參數，當電流達到 50Apk 時，探頭發出報警信號，示波器和計算機同時記錄相關數據。

測試過程與結果分析

穩態電流測試

在伺服驅動器帶動電機以恒定轉速運行時，進行穩態電流測試。此時電機的工作電流為 15A，通過 PKC7030 測量，示波器上顯示的電壓值為 1.502V，根據電流傳輸比換算得到電流為 15.02A。與高精度功率計測量的 15.00A 相比，誤差為 0.13%，在 ±1%±10mA 的精度范圍內，測量結果準確可靠。

瞬態電流測試

當電機啟動和制動時，電流會出現快速變化。在電機啟動瞬間，通過 PKC7030 捕捉到的電流波形顯示，電流從 0 迅速上升到 28A，上升時間為 6.5ns，小于探頭 7ns 的上升時間，完整地記錄了電流的瞬態過程。這有助于工程師分析驅動器在電機啟動時的響應速度和過載能力。

過流保護測試

模擬伺服驅動器出現故障導致過流的情況，當電流達到 52Apk 時，PKC7030 立即發出報警信號，示波器和計算機同步記錄下過流瞬間的電流波形和時間。這驗證了探頭過流報警功能的可靠性，能夠及時提醒測試人員采取措施，避免設備損壞。

測試總結

通過本次測試可以看出，普科科技的 PKC7030 高頻交直流電流探頭在伺服驅動器測試中表現出色。其寬頻帶、高精度、快速響應以及可靠的過流報警功能，滿足了伺服驅動器在不同工作狀態下的電流測量需求。不僅為工程師提供了準確的測試數據，幫助他們?cè)u(píng)估伺服驅動器的性能，還保障了測試過程的安全性。該探頭的應用，有效提高了伺服驅動器的測試效率和質量，為工業自動化設備的穩定運行提供了有力支持。
