普科差分探頭PKDV5151助力客戶完成高低壓電機驅動波形測量

　　項目背景

　　某公司作為一家專業從事工業電氣設備研發與生產的高新技術企業，近期在其高低壓電機驅動系統的研發測試環節中，面臨了高壓波形測量的技術挑戰。傳統測量設備無法滿足其高電壓、高精度、高安全性的測試需求，經過多方比較和嚴格評估，最終選擇了普科的PKDV5151高壓差分探頭作為解決方案。

　　技術挑戰

　　在電機驅動系統的研發過程中，該公司的工程師團隊需要精確測量以下關鍵參數：

　　電機驅動電路中的高壓PWM波形

　　絕緣柵雙極型晶體管(IGBT)的開關特性

　　電機相電壓和線電壓波形

　　過電壓和浪涌保護電路的響應特性

　　這些測量面臨的主要困難包括：

　　1. 被測信號電壓高達1500V，遠超普通示波器輸入范圍

　　2. 需要同時測量差分信號，避免共模干擾

　　3. 高頻開關信號要求高帶寬測量設備

　　4. 必須確保測量過程的安全性，防止設備損壞和人員傷害

　　解決方案

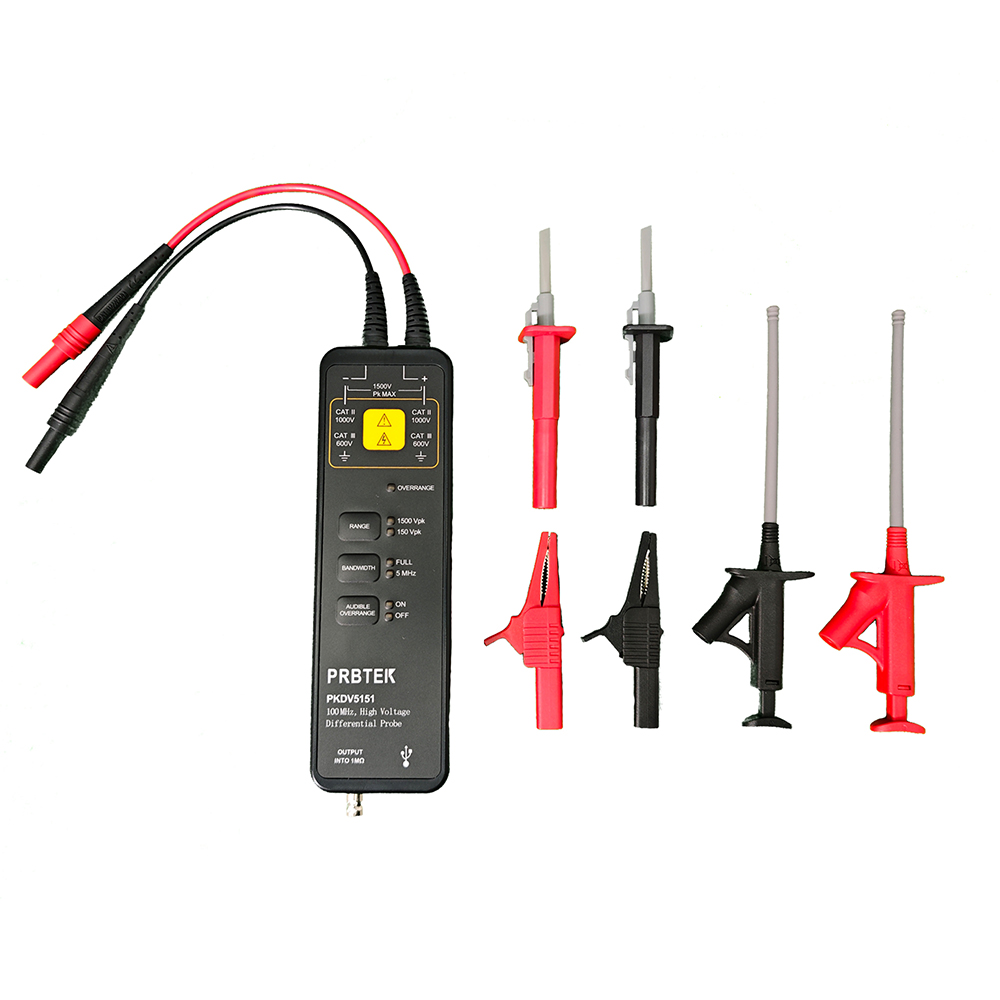

　　普科PKDV5151高壓差分探頭完美解決了上述所有技術難題：

　　1. 高壓測量能力

　　PKDV5151具有±1500V的最大輸入差分電壓范圍，完全覆蓋了該公司測試的各種高壓場景，包括：

　　380V交流電機驅動系統

　　600V直流母線電壓

　　1200V IGBT開關瞬態

　　2. 精準差分測量

　　探頭采用真正的差分輸入設計，共模抑制比(CMRR)＞50dB(1MHz)，有效抑制了電機驅動系統中常見的共模噪聲，確保了波形測量的準確性。

　　3. 高頻響應特性

　　100MHz的帶寬滿足了現代電機驅動系統中高頻開關信號的測量需求，可以清晰捕捉：

　　IGBT的開關瞬態(上升/下降時間)

　　PWM載波頻率及其諧波

　　電壓振鈴現象

　　4. 安全可靠設計

　　探頭具備過壓保護和良好的絕緣性能，測量時無需擔心損壞測試設備或危及操作人員安全。其衰減比為50:1,500:1，輸入阻抗10MΩ/2pF(差分),5MΩ/4pF(單端對地)，對被測電路影響極小。

　　實際應用效果

　　在實際應用中，PKDV5151探頭表現出色：

　　案例1：IGBT開關特性分析

　　在測試一款新型高壓變頻器時，工程師使用PKDV5151成功捕捉到了IGBT開關過程中的細節：

　　清晰地顯示了開關過程中的米勒平臺

　　準確測量了開關時間為87ns

　　發現了開關過程中的電壓過沖現象，為優化緩沖電路提供了依據

　　案例2：電機相電壓波形測量

　　在伺服電機驅動系統測試中，探頭幫助工程師：

　　獲得了純凈的三相電壓波形

　　發現了由于死區時間設置不當導致的電壓畸變

　　準確測量了電壓諧波含量，優化了控制算法

　　案例3：系統可靠性驗證

　　在高溫老化測試中，PKDV5151穩定工作：

　　連續監測72小時母線電壓波動

　　捕捉到了罕見的電壓跌落事件

　　為系統可靠性設計提供了寶貴數據

　　客戶評價

　　該公司測試部門負責人表示："普科PKDV5151高壓差分探頭已經成為我們電機驅動研發中不可或缺的測試工具。它的高壓測量能力、優異的噪聲抑制性能和可靠的安全性，大大提高了我們的測試效率和產品質量。特別是在調試高壓變頻器時，能夠清晰看到開關器件的動態過程，這對優化設計參數非常有幫助。"

　　技術價值總結

　　通過采用PKDV5151高壓差分探頭，該公司獲得了以下技術提升：

　　1. 測試能力擴展：能夠安全、準確地進行1500V以內各種高壓波形測量

　　2. 研發效率提升：快速定位設計問題，縮短產品開發周期

　　3. 產品質量提高：基于更精確的測試數據進行設計優化

　　4. 安全性保障：避免了高壓測量可能帶來的設備損壞和人員風險

　　未來應用展望

　　隨著該公司在高壓大功率電機驅動領域的持續發展，PKDV5151探頭將在以下新項目中發揮更大作用：

　　新能源車用電機控制器開發

　　工業大功率伺服系統研制

　　智能電網相關電力電子設備測試
