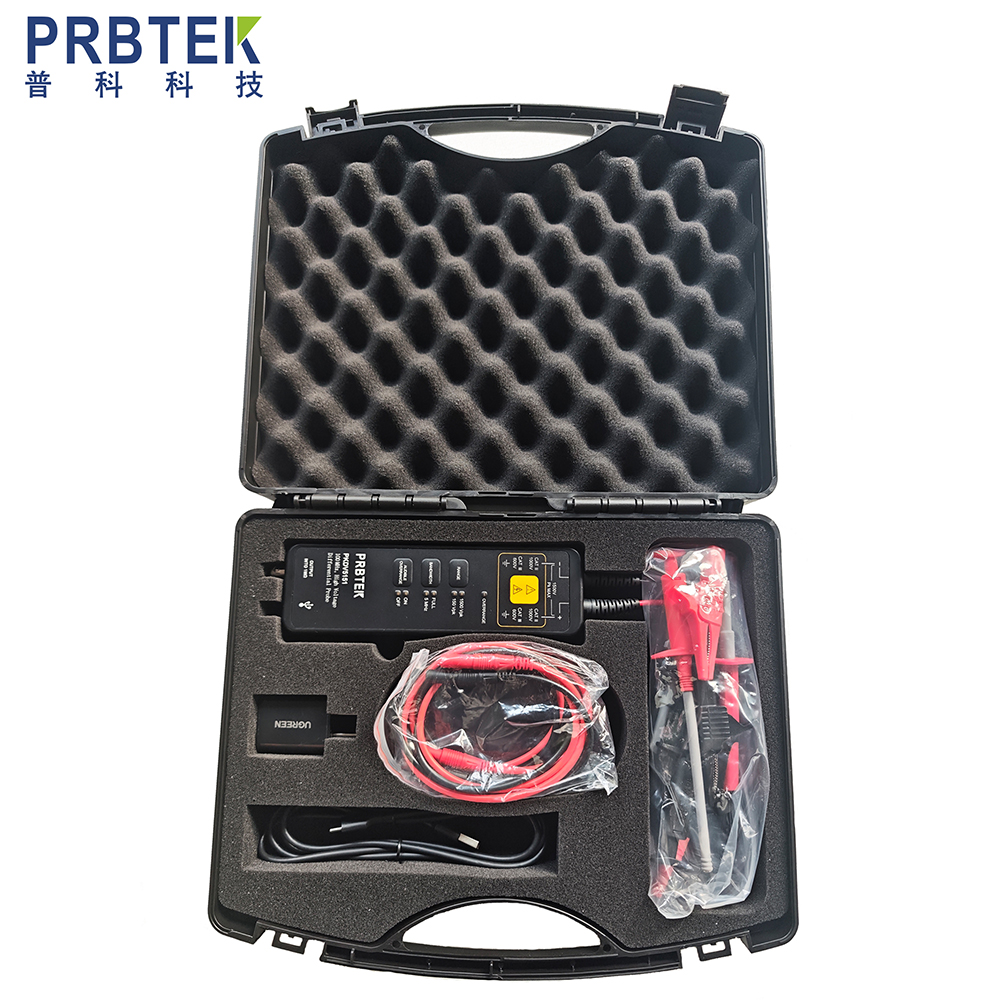

PKDV5351高壓差分探頭在大功率電機驅動系統共模噪聲分析中的關鍵應用

　　引言：共模噪聲的行業挑戰

　　在工業變頻器、伺服驅動等大功率電機系統中，高頻開關動作(如IGBT/PWM)產生的共模噪聲會通過寄生電容耦合至地線，引發電磁干擾(EMI)、誤動作甚至設備損壞。傳統單端探頭因接地環路問題難以準確捕捉此類噪聲，而PRBTEK PKDV5351高壓差分探頭憑借其高共模抑制比(CMRR)和3500V耐壓能力，成為工程師解決此類問題的理想工具。

　　PKDV5351核心性能優勢

　　帶寬100MHz可以完整捕獲IGBT開關過程的納秒級瞬態

　　上升時間≤3.5ns可以精確測量高頻振蕩波形(如ringing)

　　共模抑制比>80dB(DC), >50dB(1MHz)，有效隔離地線干擾，凸顯真實差分信號

　　輸入耐壓±3500V(1000X衰減)，可以安全測量高壓母線對地浮動電壓

　　≤100mVrms(100X)低噪聲，可以確保微小噪聲信號的測量分辨率

　　典型應用場景與實測案例

　　1. 變頻器輸出端共模電流路徑分析

　　問題：某800V伺服驅動器在10kHz PWM運行時導致PLC通訊異常

　　解決方案：

　　使用PKDV5351的1000X檔位直接測量電機電纜屏蔽層對地電壓(如圖1)，發現開關瞬態產生2.1kV共模電壓尖峰，通過CMRR>60dB的濾波功能鎖定噪聲頻段為1-5MHz。

　　數據支撐：實測波形顯示噪聲幅值與IGBT dv/dt強相關。

　　2. 三相逆變器橋臂平衡性診斷

　　配置：

　　探頭以差分模式連接上下橋臂中點(衰減比100X)，配合8.3ns延時校準消除示波器觸發誤差。

　　價值：

　　通過對比三相波形的不對稱度(精度±2%)，快速定位某相IGBT驅動信號異常導致的共模電壓偏移問題。

　　行業應用延伸

　　新能源車電驅系統：測量800V SiC逆變器開關損耗時的浮動電位

　　風電變流器：評估母線絕緣監測電路的高頻噪聲耐受性

　　工業機器人：抑制多軸協同運動時的電纜串?dāng)_

　　為什么選擇PKDV5351?

　　安全合規：CAT III 600V/CAT II 1000V認證，滿足高壓環境安全標準

　　靈活適配：10MΩ高輸入阻抗避免電路負載效應，2pF低電容保持信號保真度

　　效率提升：一鍵切換100X/1000X衰減比，兼顧高壓測量與精細噪聲分析

　　結語

　　在電機系統向高頻化、高壓化發展的趨勢下，PRBTEK PKDV5351以其專業級性能為工程師提供了可靠的共模噪聲分析手段，助力優化EMC設計并提升系統可靠性。

　　技術咨詢：聯系客服獲取應用方案。
