PKDV5351高壓差分探頭在氫燃料電池堆電壓均衡監測中的實戰應用案例

一、項目背景與核心挑戰

某新能源企業在新一代氫燃料電池汽車研發中，面臨氫燃料電池堆電壓監測的關鍵難題。該項目采用 200 節單體電池串聯組成的燃料電池堆，工作電壓峰值達 3500V，需實時同步采集每節單體電池電壓，精準把控電壓均衡狀態 —— 若單體電壓偏差超過 ±0.12V，會加速電池衰減，嚴重時可能引發堆體故障，直接影響整車?yán)m(xù)航與安全。

傳統監測方案存在兩大短板：一是普通高壓探頭僅支持單通道測量，無法滿足 200 路單體電池同步采集需求；二是部分探頭雖能承受高電壓，但共模抑制能力弱，在燃料電池堆復雜電磁環境中，測量數據易受干擾，誤差超過 5%，難以支撐精準的電壓均衡調控。

二、PKDV5351 的參數適配性分析

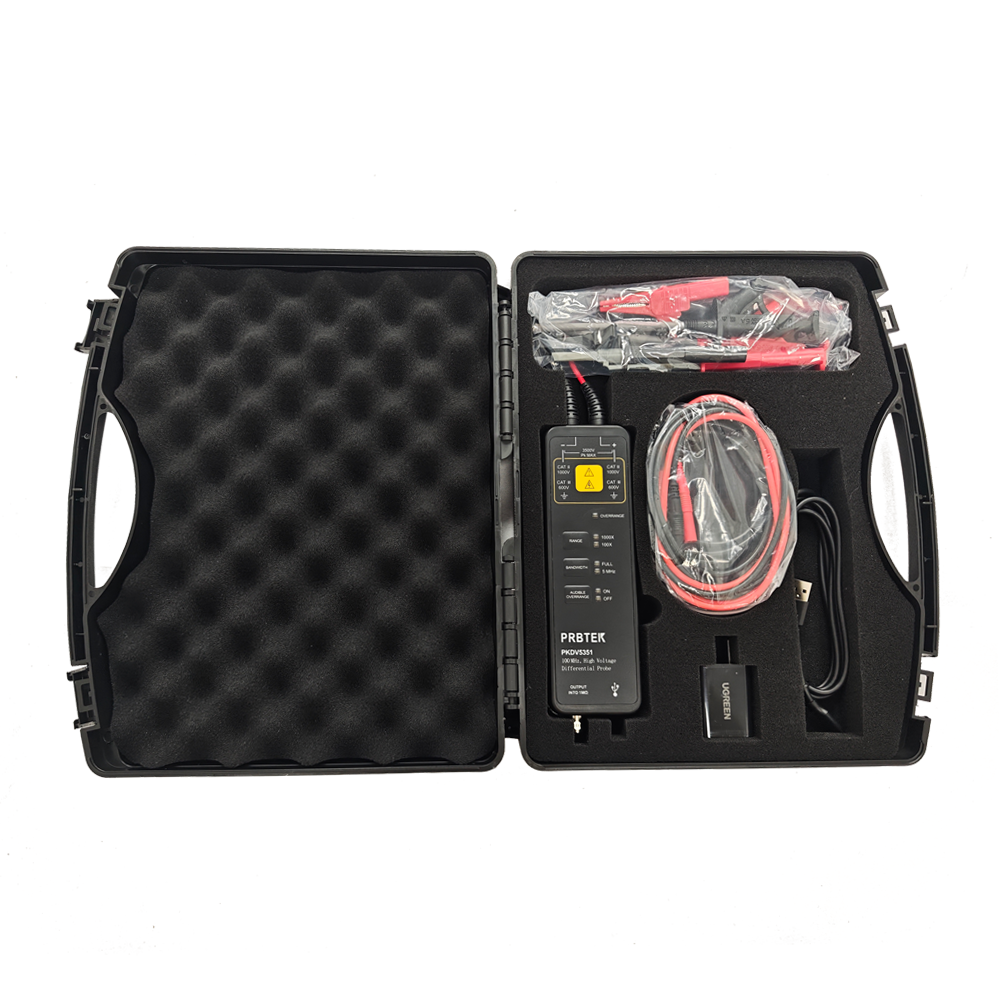

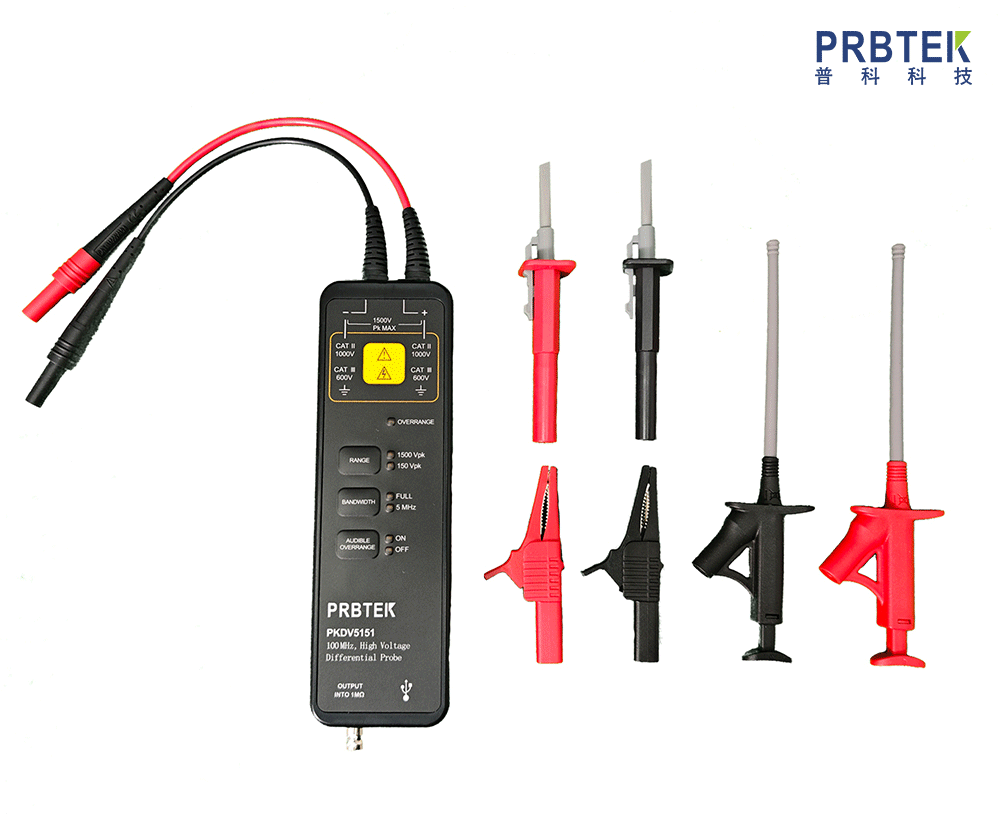

針對項目需求，研發團隊最終選定PKDV5351 高壓差分探頭，其核心參數與項目場景高度匹配，具體適配邏輯如下：

電壓與衰減比適配：項目中燃料電池堆最高電壓 3500V，單體電池電壓范圍通常為 0.6-1.2V。PKDV5351 具備 100X/1000X 兩檔衰減比，對應最大輸入差分電壓分別為 ±350V（100X 檔）、±3500V（1000X 檔）——1000X 檔可覆蓋堆體總電壓測量，100X 檔則適配單體電池小電壓范圍監測，無需頻繁更換探頭，兼顧安全性與靈活性。

輸入阻抗與電路保護：該探頭差分輸入阻抗為 10MΩ/2pF，相較于普通探頭 5MΩ 的輸入阻抗，對燃料電池堆原有電路的負載影響更小，避免因探頭接入導致的電壓分壓誤差，保障堆體正常運行。

抗干擾與數據準確性：燃料電池堆工作時，電機、逆變器等設備會產生高頻電磁干擾。PKDV5351 在 DC 頻段共模抑制比 > 80dB、1MHz 頻段 > 60dB，能有效濾除共模噪聲；同時 100MHz 頻寬與≤3.5ns 上升時間，可捕捉單體電壓瞬態波動（如啟動、加速時的電壓尖峰），1000X 檔位下參考噪聲≤600mVrms，確保測量數據穩定可靠。

三、實際應用與故障解決過程

監測系統搭建：研發團隊采用 200 組 PKDV5351 探頭，每組對應 1 節單體電池，探頭輸入端分別連接單體電池正負極，輸出端通過 BNC 接口接入多通道數據采集儀，采集頻率設定為 1kHz，實現 200 路電壓信號同步傳輸與實時顯示。

問題排查與數據驗證：在堆體額定功率運行測試中，通過 PKDV5351（1000X 檔）監測發現，5 節單體電池電壓與平均電壓偏差超過 ±0.1V，最大偏差達 ±0.15V，遠超 BMS 安全閾值。為確認數據準確性，技術人員切換至 100X 檔復測，結合探頭 ±2% 的精度特性，驗證偏差數據無誤，排除測量誤差可能，確定為真實的電壓不均衡問題。

均衡策略實施與效果驗證：基于 PKDV5351 提供的精準數據，研發團隊調整 BMS 控制算法：對電壓偏低的單體電池，通過輔助電路進行小電流充電補償；對電壓偏高的單體電池，啟動被動放電模塊調控。調整過程中，持續用 PKDV5351（100X 檔）實時監測電壓變化，確保每節電池電壓調整幅度可控。

經過 48 小時連續優化，再次用 PKDV5351（1000X 檔）全量檢測：200 節單體電池電壓偏差全部控制在 ±0.05V 以內，均衡性顯著提升。后續 300 小時耐久性測試中，優化后的堆體連續運行時間較未優化前延長 20%，整車?yán)m(xù)航里程提升 15%，完全滿足項目設計目標。

四、應用價值總結

PKDV5351 憑借 100X/1000X 衰減比、高共模抑制比、低輸入阻抗等核心參數，完美解決了氫燃料電池堆高電壓、多通道、抗干擾的監測需求。其不僅為電壓均衡調控提供了精準的數據支撐，避免因單體電池衰減導致的維護成本增加，更助力氫燃料電池汽車在安全性、續航能力上實現突破，為氫能源應用場景下的高壓信號監測提供了可復用的實戰方案。
