PKC7500高頻電流探頭在新能源汽車充電樁電流測試中的應用方案

一、應用背景

隨著新能源汽車產業的快速發展，充電樁作為關鍵基礎設施，其供電穩定性與安全性直接影響車輛充電效率及用戶安全。充電樁在運行過程中，主回路會產生高達500A的直流充電電流及低頻交流紋波，需通過精準的電流測量驗證其輸出穩定性、紋波抑制能力及過流保護功能。

傳統電流測量工具存在兩大局限：一是大電流場景下精度不足，難以捕捉微小紋波變化；二是低頻響應能力弱，無法準確還原5MHz以下的電流波形。而PKC7500高頻電流探頭憑借500A大電流測量能力與5MHz帶寬特性，可針對性解決充電樁測試中的技術痛點，為充電樁的研發調試、出廠檢驗提供可靠數據支持。

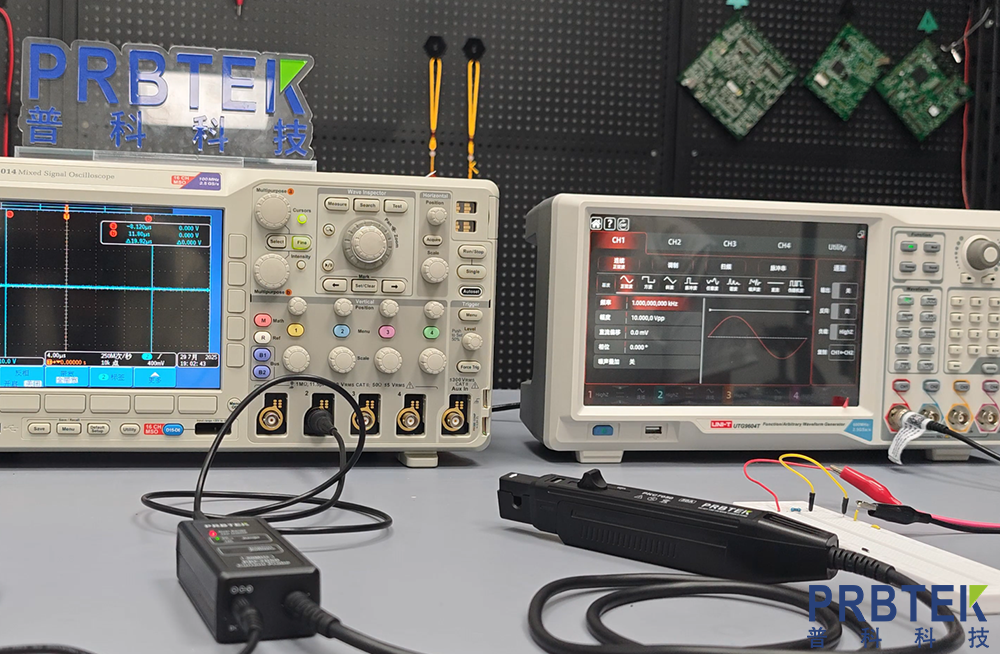

二、PKC7500 高頻電流探頭性能優勢

1. 大電流測量能力適配場景需求

該探頭支持最大500A連續電流（300Arm）及750A峰值電流測量，完全覆蓋充電樁正常工作及瞬時沖擊下的電流范圍，可避免因電流過載導致的設備損壞。

2.DC-5MHz高精度保障數據可靠性

帶寬覆蓋DC-5MHz，能精準捕獲充電樁輸出電流中的低頻紋波（通常在1kHz-5MHz）；全量程測量精度達±1%（如 500A 量程下誤差≤±1%±100mA），可滿足充電樁對電流穩定性的嚴苛測試要求。

三、操作步驟與注意事項

（一）操作步驟

1. 前期準備

確認電源適配器為標配DC12V/2A，連接后綠色電源指示燈亮起；示波器輸入阻抗設置為1MΩ。

將充電樁與被測車輛（或模擬負載）連接，確保測試區域干燥、無易燃易爆物品，遠離強磁場設備以減少干擾。

2. 消磁調零

斷開充電樁電源，將PKC7500傳感器頭開合至“LOCK”狀態，按下“消磁自動調零”按鈕，待綠色指示燈熄滅（約5秒）后完成調零。

3. 測量實施

根據測試場景切換量程，確認量程指示燈對應亮起。

打開傳感器頭，將充電樁輸出電纜置于傳感器頭中央位置，閉合后鎖定；啟動充電樁，通過示波器讀取電流波形，記錄連續電流值及紋波峰值。

測試結束后，先斷開充電樁電源，再打開傳感器頭取出電纜，避免帶電操作導致的觸電風險。

（二）注意事項

1. 安全操作規范

嚴禁測量電壓超過300V 的電路，操作前確保手部干燥、設備無受潮；傳感器頭核心部件無絕緣防護，需與裸導體保持安全距離。

避免劇烈沖擊或掉落傳感器頭，清潔連接面時需用防靜電軟布擦拭，防止刮傷影響測量精度。

2. 測量精度保障

被測電纜需置于傳感器頭中央位置，避免因位置偏移導致的波形失真；若發現測量誤差偏大，重新執行消磁調零或檢查示波器連接是否松動。

設備通電后需預熱30 分鐘，待溫度穩定后再進行正式測量，減少因自身發熱導致的偏差。

四、預期效果

準確獲取充電樁在不同工況（如快充、慢充、待機）下的電流值及紋波特性，為研發團隊優化充電模塊提供量化依據。

過流報警與高壓防護設計可降低誤操作風險，確保測試人員與設備安全，符合國際安全標準。
