使用示波器及探頭對三相電機驅動器進行測量

　　本篇介紹了使用示波器探頭對三相電機驅動器進行測量。包括以下幾個方面。

　　基本變頻驅動結構

　　脈寬調制 (PWM) 基礎知識

　　如何選擇和設置示波器探頭

　　選擇正確的接線配置

　　大多數現代電機驅動系統使用某種形式的調制來控制頻率，從而控制電機的速度。在大多數情況下，這些變頻驅動器 (VFD) 通過輸出精心控制的脈寬調制 (PWM) 波形來實現這一點。這些系統通常以三相輸出功率，因?yàn)檫@是電動機的最佳配置。

　　自電氣工程早期以來，三相交流感應電機 (ACIM) 一直是工業的主力。它們可靠、高效、經濟且?guī)缀醪恍枰S護。然而，有許多不同類型的電機和驅動器。交流感應電機 (ACIM) 的效率低于無刷直流電機 (BLDC) 和永磁同步電機 (PMSM)。

　　同步 BLDC 和 PMSM 比交流感應電機更高效、更輕，但需要更先進的控制算法。

　　盡管每種類型的系統都有獨特的特性，但電機驅動器都使用脈寬調制技術來改變傳遞給電機的頻率和電壓。

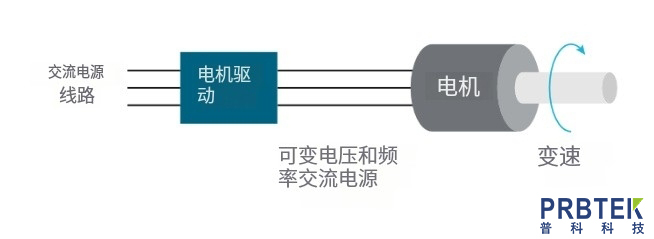

　　圖 1. 電機驅動器調節電機的輸入以實現速度和扭矩的控制。

　　進行電機驅動測量的挑戰

　　由于電機驅動器輸出上的脈寬調制，對這些信號進行穩定測量具有挑戰性。手動確定濾波器和觸發器的正確組合以實現穩定的波形非常困難，但這是實現一致測量的先決條件。

　　除了測量驅動器的輸出之外，評估驅動器輸入級性能(例如諧波、功率和功率因數)的測量也很重要。雖然可以將原始波形導出到電子表格或其他分析軟件中，但該過程非常耗時，并且在設計計算時需要小心。

　　這些測量涉及與被測設備的許多連接。電機驅動系統的不正確探測和連接完整性不良是電機驅動測量中常見的錯誤來源。

　　機械測量也很關鍵，可以使用傳感器進行。然而，如果沒有定制處理和縮放，可能很難或不可能以工程單位測量速度、加速度或扭矩。

　　由于這些原因，要使用示波器全面了解電機驅動系統，需要仔細的設置、穩定的波形和強大的測量算法。

　　PWM電機驅動原理

　　脈寬調制形式用于驅動多種類型的電機，包括有刷直流電機、交流感應電機、無刷直流電機和永磁同步電機。 PWM 允許驅動器改變傳送到電機的頻率和電壓。

　　盡管 PWM 驅動器的原理已為人們所了解多年，但功率半導體、控制電子器件和微處理器的進步和成本降低極大地刺激了此類驅動器的使用。矢量控制方法進一步加速了這一過程，使設計人員能夠?qū)崿F(xiàn)直流電機的效率和可控性以及交流電機的可靠性。 BLDC 和 PMSM 正在廣泛的應用中取代有刷直流電機和交流感應電機，不僅包括工業應用，還包括電動工具、家用電器和電動汽車。

　　圖 2顯示了三相變頻驅動器基本元件的框圖。

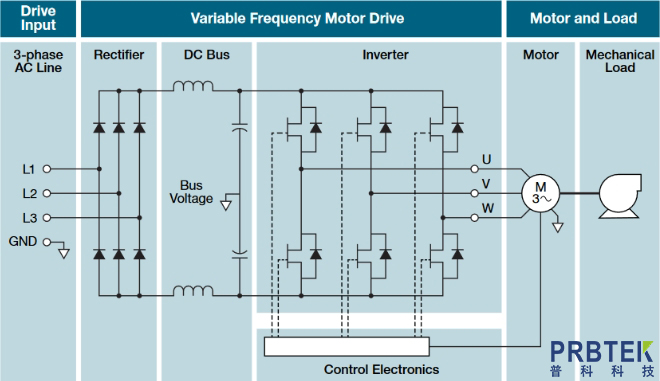

　　圖 2. 三相電機驅動器，分為功能塊。

　　PWM 驅動器可由直流、單相交流或三相交流供電。圖 2顯示了由三相電源供電的 VFD，這在工業設備中很常見。三相電源經過整流和濾波后產生直流母線，為驅動器的逆變器部分供電。逆變器由三對半導體開關(MOSFET、GTO、功率晶體管、IGBT 等)以及相關二極管組成。每對開關為電機的一相提供功率輸出。這種基本架構可以適應多種類型的電機，但控制電子設備在反饋和復雜性方面差異很大。這里簡單介紹一下用于驅動電機的幾種常見的 PWM 形式。

　　6 步/梯形驅動

　　這種類型的驅動器與 BLDC 電機一起使用。 BLDC 電機高效且體積小。它們具有直流電機的優點，但沒有會磨損的電刷。它們可以通過相對簡單的 6 步或梯形 PWM 策略進行電子換向。一組典型的 PWM 波形如下所示。

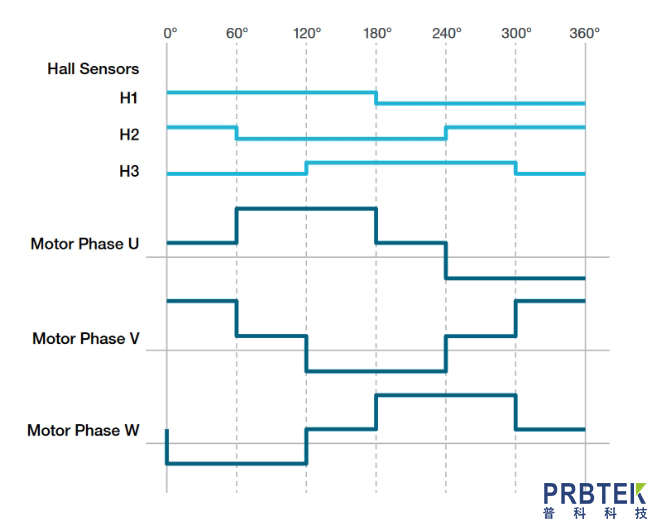

　　圖 3. 霍爾傳感器向簡單的 6 步控制器提供反饋。驅動輸出 U、V 和 W 施加到電機的定子。

　　標量驅動器

　　用于驅動交流感應電機的簡單 VFD 通過改變驅動電機的 PWM 波形的基頻來控制速度。為了保持全扭矩，驅動器中的控制系統保持電壓與 PWM 波形基頻之間的比率。這些稱為標量驅動器。

　　控制電子器件生成三個相隔 120° 的低頻正弦波，調制每對開關的脈沖寬度。

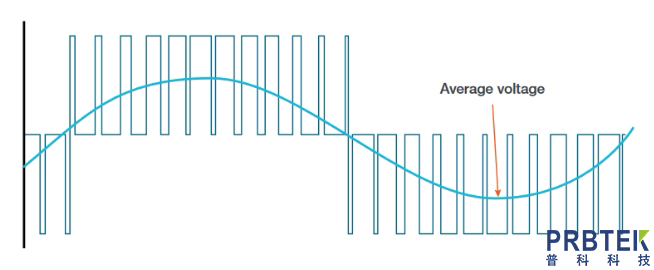

　　圖 4：A 相和 B 相之間脈寬調制波形的平均相間電壓為正弦曲線。

　　提供給電機繞組的平均電壓近似為正弦波。電機繞組的其他兩相具有相似的平均電壓，間隔 120°。

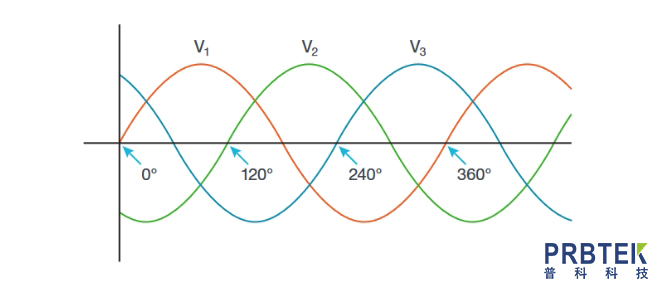

　　圖 5.隨時間繪制的三相電壓信號。

　　在很大程度上，電機對于逆變器的輸出電壓來說就像一個電感器。由于電感器對較高頻率具有較高阻抗，因此電機消耗的大部分電流是由于 PWM 波形輸出中的較低頻率分量造成的。這導致電機消耗的電流形狀近似為正弦波。

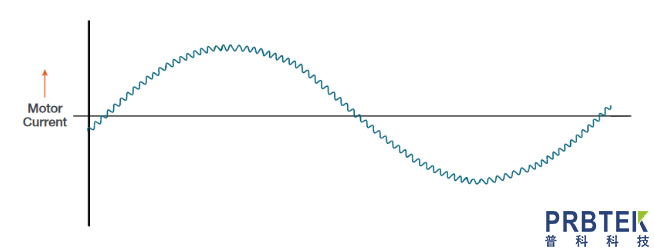

　　圖 6. 由于電機是感性負載，并且能夠抵抗快速電流變化，因此電機消耗的電流近似為正弦波。

　　通過控制調制波形的幅度和頻率，以及控制V/Hz比，PWM驅動器可以提供三相電源，以所需的速度驅動電機。

　　矢量驅動/磁場定向控制

　　更先進的交流感應電機和同步電機驅動器采用矢量驅動技術。這些驅動器比標量驅動器更靈活、更高效，但也更復雜。

　　矢量驅動器與標量驅動器有相似之處，即它們通過正弦電流驅動電機，但矢量驅動器提供更平穩的操作、更快的加速和卓越的扭矩控制。這些控制系統通常使用磁場定向控制 (FOC)，并且比標量驅動器復雜得多。

　　矢量 D 和 Q 是正交矢量，其大小與電機內的扭矩和磁通量有關。

　　圖 7. 矢量或磁場定向控制使用復雜的 PWM 波形。

　　控制系統必須測量轉子的位置以便使系統同步。這通常通過使用霍爾傳感器或正交編碼器接口 (QEI) 等傳感器來完成。 (也使用無傳感器系統，其中控制系統使用電機的反電動勢來確定轉子位置。)控制器使用 Clarke 和 Park 變換來計算 D 和 Q 的幅度，然后使用這些值作為設定值控制回路。

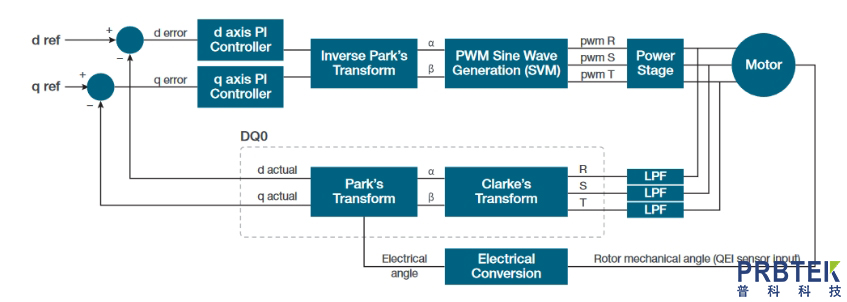

　　圖 8.矢量控制系統框圖。

　　連接 VFD 系統

　　示波器探頭選擇

　　對變頻驅動系統進行功率測量需要電壓和電流探頭。選擇用于電機驅動測量的示波器電壓探頭時，重要的是要考慮：

　　電機驅動測量涉及相對較高的電壓。例如，480 Vac 三相電機驅動器中的直流總線電壓通常約為 680 Vdc。確認探頭尖端以及用于連接探頭的附件的額定電壓。

　　共模電壓也可能相對較高。也就是說，測量結果通常相對于地面“浮動”，因此可以不使用接地參考探頭。重要的是要確保信號浮動不超過探頭的共模電壓額定值。

　　大多數感興趣的頻率都低于 200 MHz，因此具有此帶寬的探頭對于大多數日常測量來說應該足夠了。

　　探頭應涵蓋廣泛的測量任務。

　　由于這些原因，通常建議使用高壓差分探頭作為電力電子逆變器子系統、驅動輸入/輸出和控制系統測量的通用電壓探頭。

　　圖 9. 泰克差分探頭(例如 THDP0200)和泰克交流/直流電流探頭(例如 TCP0030A)為許多 VFD 測量情況提供了良好的覆蓋范圍。

　　注意：不得使用以地為參考的無源探頭來測量相電壓。中性端子可能不處于地電位，導致大量電流流過探頭和示波器接地。這是危險的，可能會導致 DUT 或示波器受到電擊或損壞。

　　圖 10. IsoVu 光隔離電壓探頭提供極高的共模抑制比，最大電壓為 2500 V，帶寬高達 1 GHz。

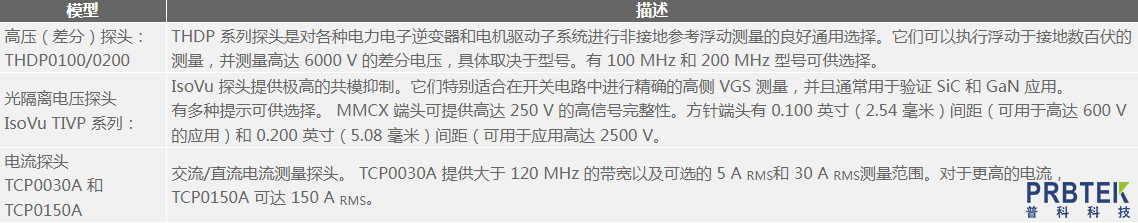

　　推薦用于電機驅動應用的一些探頭包括：

　　示波器探頭設置

　　在進行任何功率測量之前，必須采取一些重要步驟。電流探頭必須消磁，并且所有探頭都應去偏斜以獲得準確的結果。

　　在進行測量之前，對電流探頭執行消磁程序非常重要，以消除探頭磁芯中的任何殘余磁化強度。殘余磁化強度會導致測量結果不正確。該過程通常是通過從電流探頭的鉗口移除所有導體并按下按鈕啟動該過程來執行的。泰克電流探頭(例如 TCP0030A)會在使用前自動提示您執行消磁程序。

　　相差校正過程可糾正任意兩個不同示波器通道(包括探頭和探頭布線)之間的各種傳播延遲。這很重要，因?yàn)橄辔魂P(guān)系對于 VFD 系統上的許多測量至關重要。基本過程是為通道提供同步信號并調整每個通道的延遲以使其對齊。泰克提供功率測量相差校正夾具 (P/N 067-1686-xx) 來幫助解決此問題。

　　連接電流探頭時，請務必注意探頭上的箭頭。當電流探頭連接在負載的線路側時，箭頭應指向負載。如果電流探頭連接在負載的返回側，則箭頭應指向遠離負載的方向。

　　有關功率測量的探頭選擇和設置的更多信息，請參閱使用示波器對電源進行精確電壓測量的探測技術和使用示波器對電源進行精確電流測量。

　　接線配置

　　通常，VFD 的輸入和輸出都使用三相。然而，一些用于商業、住宅或汽車驅動系統的 VFD 可能由單相交流或直流供電。此外，三相系統可以采用兩種配置進行接線和建模：星形(或星形)和三角形。接線配置決定了功率分析中使用的計算，因此了解并選擇正確的接線配置以獲得預期結果非常重要。這些配置適用于電機驅動器的輸入和輸出。圖 11顯示了選定泰克示波器上 IMDA 解決方案支持的接線配置。

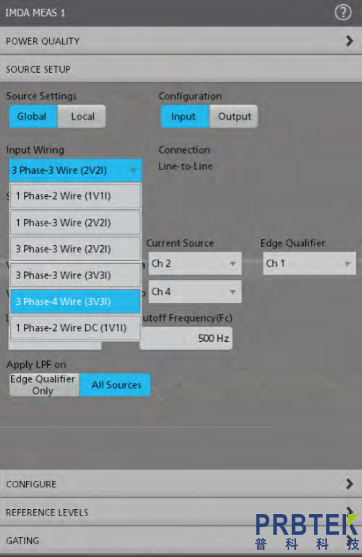

　　圖 11. 通過下拉列表在 IMDA 軟件中選擇輸入接線。

　　單相連接

　　1相2線(1V1I)

　　需要兩個通道：一個用于電壓，一個用于電流，如圖12所示，測量電壓。測量總功率，P = V*I。單相交流和直流電源使用相同的設置。

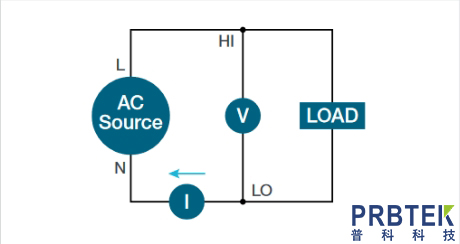

　　圖 12. 單相兩線交流測量。直流源使用相同的設置。

　　1相3線(2V2I)

　　1 相 3 線配置在電機驅動應用中很少見，但在北美住宅應用中很常見，其中有一個 240 V 和兩個 120 V 電源可用，并且每條腿上可能有不同的負載。測量此類源需要兩個電壓通道和兩個電流通道。測得的總功率為 V*I(負載 1 + 負載 2)。

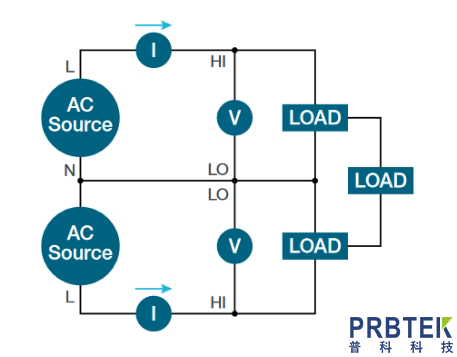

　　圖 13. 單相三線接線在工業環境中很少見，但在消費和輕型商業環境中很常見。

　　三相連接

　　測量具有 2 個電壓通道和 2 個電流通道的三相 3 線系統 (2V2I)

　　電機驅動器通常使用 3 線輸出，只需使用示波器上的 2 個電壓通道和 2 個電流通道即可精確測量。 (電機驅動輸入更可能使用 4 線系統。)當三線將電源連接到負載時，至少需要兩個瓦特表來測量總功率。需要兩個電壓通道和兩個電流通道，如圖14所示。電壓通道逐相連接，其中一相作為參考。負載和電源可以采用三角形或星形配置進行接線，但它們之間不得有中性導體。在這種情況下，兩個瓦特表就可以計算出輸送到負載的總功率。 (請參閱側邊欄：“4 個示波器通道如何測量三相系統?”)

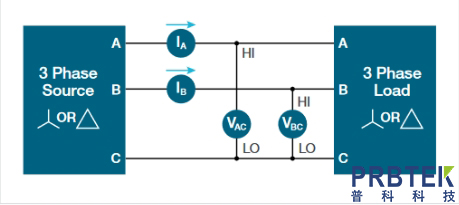

　　圖 14. 三相、三線、2 瓦特計方法。

       圖 14顯示了接線，圖 16顯示了用于測量 2V2I 連接的 IMDA 源設置。選擇線路控制建立用作電壓參考的相位。在此示例中，測量 A 相和 B 相上的電流，并測量 A 相和 B 相相對于 C 相的電壓。即，測量值是 V AC、V BC、IA和I B。在此示例中，總有功功率 (ΣTrPwr) 為：

　　瞬時功率，P1 = V AC * I A

　　瞬時功率，P2 = V BC * I B

　　ΣTrPwr = P1 + P2。
