基于PKDV508E 高壓差分探頭的電機反電動勢測試方案

電機的反電動勢是電機的驅動系統中評估電機性能的重要參數。例如在三相異步電機的測試中，普科科技PRBTEK的高壓差分探頭PKDV508E可準確的測量電機的反電動勢。通過分析測量數據，就能判斷電機的轉速、負載情況等，間接分析出電機是否存在故障，如繞組短路、斷路等情況，為電機的維護與優化提供依據。具體方案如下：

一、測量原理

電機反電動勢（E）的大小與電機的轉速、磁通量及繞組匝數有關，計算公式為E=K×n×Φ（K 為常數，n 為轉速，Φ 為磁通）。PKDV508E高壓差分探頭通過檢測電機繞組兩端的差分電壓，由于反電動勢為交流信號且可能伴隨較高電壓，利用探頭的高壓隔離與差分測量特性，從而獲取反電動勢的真實數據和波形。

二、測量準備

1.設備選型與檢查

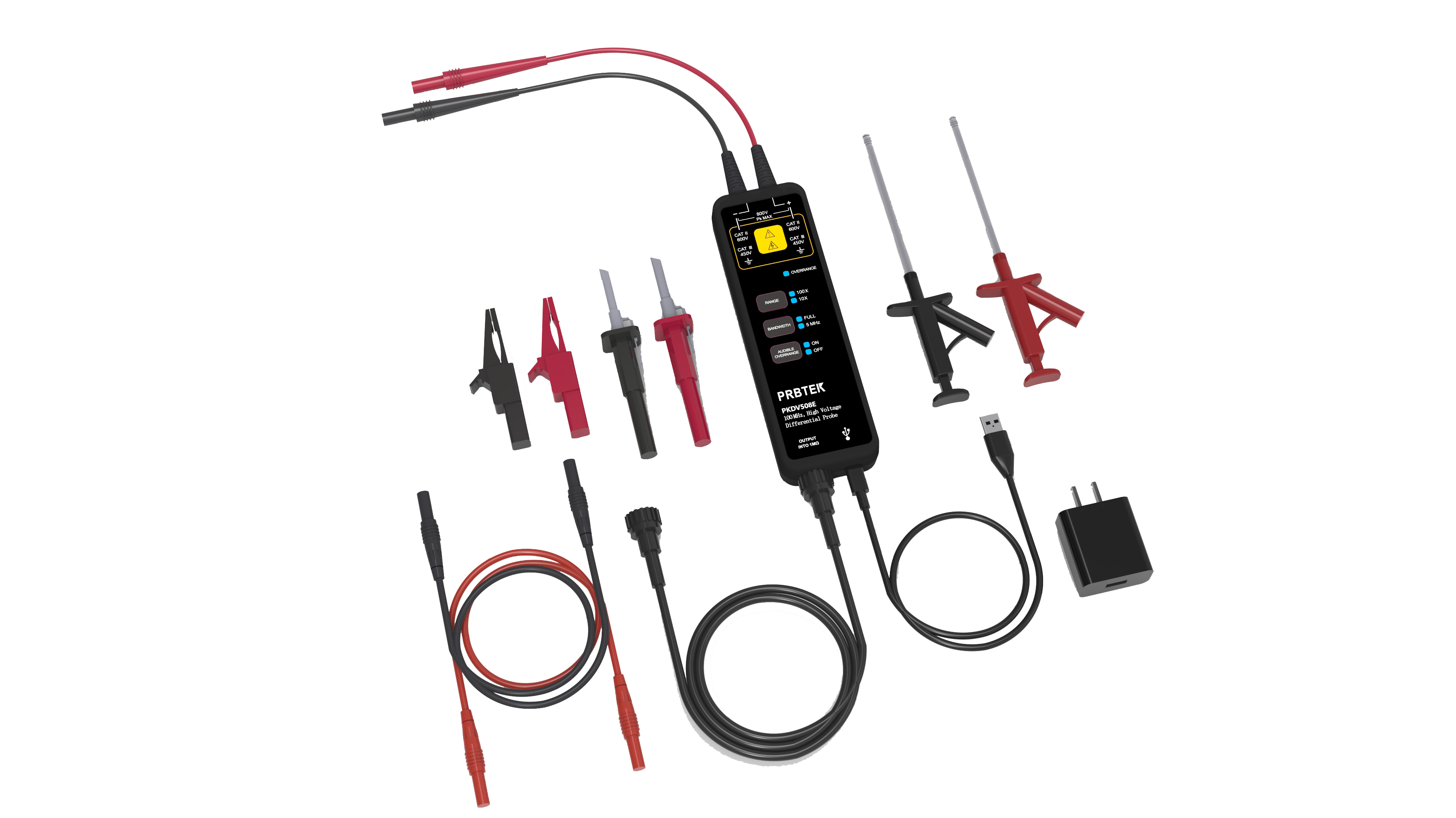

選用PKDV508E 高壓差分探頭（100X 檔位最大測量電壓 為±800V，滿足多數電機反電動勢測量需求），配套 100MHz 及以上帶寬、輸入阻抗為1MΩ 的示波器。測試前先檢查探頭線纜的完整情況，是否破損、接口是否松動，示波器是否正常自檢，確保設備無故障。

2.電機與測試環境準備

斷開電機與驅動電路的連接，確保電機處于空載狀態（減少負載對反電動勢的干擾）。清理電機接線端子，去除氧化層與灰塵，保證測試點接觸良好。若電機為高壓型（如工業驅動電機），需在絕緣臺面上操作，配備絕緣手套等防護裝備。

3.探頭參數設置

根據電機的額定電壓預估反電動勢范圍（通常為額定電壓的60%-80%），選擇PKDV508E 探頭的合適檔位（如預估為反電動勢500V 時選用 100X 檔位）。調節示波器的衰減比例與與探頭一致（100X 檔位對應示波器 100:1），時基調整至 5-10ms/div，以便觀察反電動勢波形周期。

三、測量步驟

1.連接測試回路

關閉電機電源，將高壓差分探頭的正表筆連接至電機繞組輸入端，負表筆連接至繞組輸出端（若為三相電機，需分別測量各相繞組，以U 相為例，連接 U 相輸入端與輸出端）。探頭接地線應懸空，避免與電機外殼或大地形成共模干擾影響信號的檢測，若環境干擾較強，可將探頭線纜進行雙絞處理，減少電磁耦合噪聲。檢測時遠離變頻器、電焊機等強電磁設備，若無法避免，可使用磁環套在探頭線纜上，降低高頻干擾。

2.驅動電機旋轉

采用外部驅動方式使電機旋轉（如通過聯軸器連接調速電機，或手動轉動電機軸），確保轉速穩定。記錄此時電機轉速n（單位：r/min）。

3.采集反電動勢信號

打開示波器，并連接探頭電源，待信號穩定后，觀察反電動勢波形。記錄波形的峰值（Vpp）、有效值及周期（T）。通過公式計算頻率 f=1/T，驗證計算頻率是否與轉速匹配相匹配（對于兩極電機，f=n/60）。

4.多工況測量

改變電機轉速，重復步驟2和3，記錄不同轉速下的反電動勢幅值，繪制 “反電動勢 - 轉速” 的曲線圖，評估線性度，以便檢測與評估電機的性能。

通過以上步驟，可利用PKDV508E高壓差分探頭完成電機反電動勢的精準測量，為電機性能評估、故障診斷提供值得信賴的數據支持。
