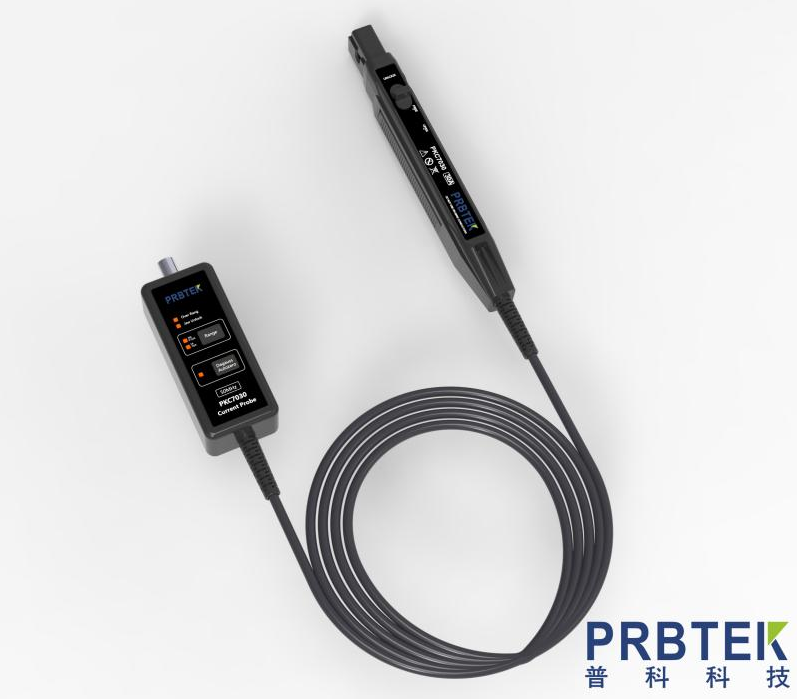

高頻電流探頭PKC7030H在射頻功率放大器研發場景中的應用方案

一、客戶背景

客戶名稱：某通信技術有限公司

行業領域：移動通信設備研發與制造行業

測試需求：在5G射頻功率放大器研發過程中，需精確測量功放供電回路的高頻脈沖電流，覆蓋2A-25A量程范圍，重點捕獲30MHz-120MHz頻段的電流瞬態波形；同時需兼容客戶現有示波器等設備。

二、應用所需整套儀器

三、系統搭建

1. 探頭供電搭建

將PKC7030H標配的DC12V/2A電源適配器接入220V市電，輸出端插入探頭電源接口。

2. 信號傳輸鏈路搭建

使用標配BNC信號連接線，一端牢固接入PKC7030H的BNC輸出接口，另一端接入是德科技DSOX1204G示波器的CH1通道，旋緊接口螺母。

3. 示波器基礎配置

將示波器CH1通道輸入阻抗切換為1MΩ，耦合模式設置為“DC”，觸發方式選擇“邊沿觸發”，觸發源指定為CH1。

4. 被測功放系統搭建

將直流穩壓電源輸出端與射頻功率放大器供電輸入端連接，調節穩壓電源輸出至功放額定供電電壓；

將射頻信號源輸出端與功放激勵信號輸入端連接，射頻負載與功放射頻輸出端連接；

打開PKC7030H探頭開關控制桿，將功放供電回路的正極導線置于探頭傳感器頭中央位置，推回控制桿至LOCK狀態，確認鉗口完全閉合無松動。

四、測試方法

1. 設備預熱與狀態檢查

開啟所有測試設備，預熱30分鐘，檢查各設備指示燈狀態正常，無故障報警。

2. 探頭消磁與調零

在射頻功放未啟動狀態下，按下PKC7030H探頭上的“消磁自動調零”按鈕，待綠色調零指示燈熄滅后，完成調零操作。

3. 量程與激勵信號設置

根據射頻功放額定工作電流15A，按下探頭“量程選擇”按鈕，切換至30A量程（10X衰減），確認量程指示燈綠燈亮起；

通過射頻信號源設置激勵信號頻率為50MHz、100MHz，輸出功率為0dBm。

4. 示波器參數優化

調節示波器時基至50ns/div，電壓檔位至2V/div，調節觸發電平至1V，確保能夠穩定捕獲功放工作時的高頻電流波形。

五、總結

本方案基于PKC7030H高頻電流探頭搭建的射頻功率放大器供電電流測試系統，精準匹配某通信技術有限公司的研發測試需求，核心優勢體現在三方面：

一是120MHz寬頻帶完美覆蓋5G射頻功放30MHz-120MHz的高頻電流測試需求，±1%的測量精度為功放電源拓?fù)鋬?yōu)化、效率提升提供了可靠的數據支撐；

二是兼容性強，直接適配客戶現有示波器，大幅降低了新增測試設備的采購成本；

三是操作便捷高效，自動消磁調零、一鍵量程切換等功能簡化了測試流程，提升了多批次研發樣品的測試效率。
