PKC7300高頻電流探頭在工業變頻器故障診斷中的應用方案

一、客戶背景與測試需求

客戶名稱：某重工集團

所屬行業：工業自動化、重型機械制造

測試需求：

精確測量：需要對大功率變頻器輸出側的電流波形進行精確測量，以分析其諧波含量、開關特性（如IGBT的開關瞬態），診斷因電流異常導致的設備過熱、電機振動等故障。要求能準確捕獲300A以內的連續電流和500A的峰值電流。

兼容性：必須兼容客戶現有實驗室的示波器（是德科技Keysight DSOX3054A），實現無縫連接和信號采集。

安全性：測量環境為600V CAT II電壓等級，要求探頭具備相應的安全認證，確保操作人員與設備安全。

二、應用方案核心儀器配置

本方案圍繞PKC7300探頭構建了一套完整、安全的測試系統。

三、系統搭建與測試方法

1. 系統搭建步驟：

a. 安全準備:確保變頻器完全斷電。操作人員佩戴絕緣手套;

b. 連接儀器：先將PKC7300的電源適配器連接至市電，并插入探頭主機的電源插口。使用BNC連接線將探頭輸出接口與示波器的CH1通道連接;

c. 示波器設置：開啟示波器，將對應通道的輸入阻抗設置為1MΩ（這是確保測量精度的關鍵步驟，若設為50Ω會導致幅值嚴重失準），探頭衰減比設置為10X（對應50A量程）或100X（對應300A量程）。

2. 測試方法與流程：

a. 探頭預校準（消磁與調零）：在不夾持任何導線的情況下，滑動探頭開關控制桿至完全閉合（LOCK狀態，此時鉗口打開指示燈熄滅）。按下 “Degauss AutoZero” 按鈕，指示燈亮起，探頭自動進行約5秒的消磁和調零，以消除剩磁影響，提高直流測量精度。完成后會發出提示音。

b. 預估電流與選擇量程：根據變頻器功率預估工作電流。初始測量可先選用50A量程（0.1V/A），以獲得更高的分辨率（10mA）。若電流過大導致過載報警（紅燈亮、蜂鳴器響），則切換至300A量程（0.01V/A）;

c. 夾持測量與上電：滑動開關控制桿打開探頭鉗口，將其鉗入變頻器輸出的一相導線，確保導線位于鉗口中心位置，然后閉合鉗口至LOCK狀態。一切就緒后，為變頻器上電并啟動運行;

d. 波形捕獲與分析：在示波器上穩定觸發并捕獲電流波形。利用示波器的測量功能，讀取電流有效值、峰值，并觀察波形是否存在畸變、毛刺等異?，F(xiàn)象。

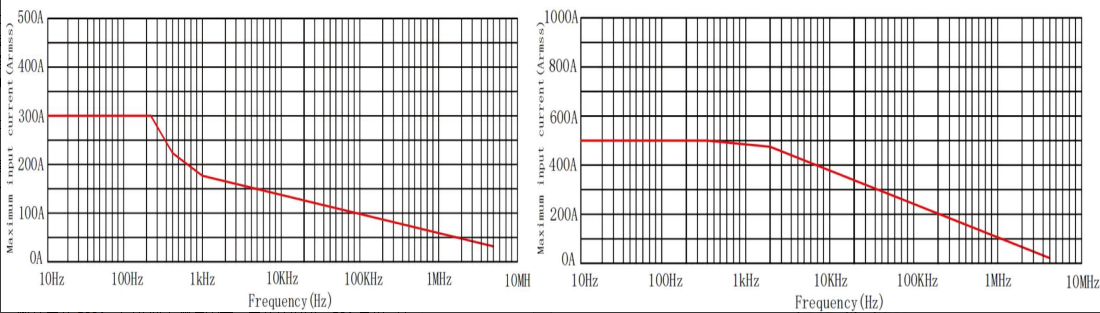

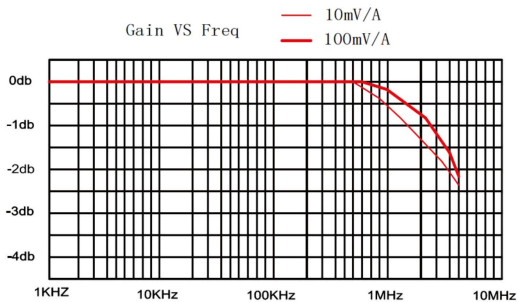

PKC7300的幅頻特性保證了在8MHz帶寬內信號的保真度。

四、測試結果與結論

測試結果：

成功捕獲了變頻器在不同負載和頻率下的輸出電流波形。在50A量程下，清晰地觀測到IGBT開關引起的電流高頻振蕩（頻率在1-2MHz范圍內），波形上升時間測量值與探頭本身的上升時間（≤44ns）相符，驗證了其高頻響應能力。

通過FFT功能分析，精確測得了電流的基波和各次諧波分量，為評估變頻器諧波失真提供了關鍵數據。整個測量過程穩定，探頭無發熱現象，過載報警功能在電流超限時及時提示，有效保護了設備。

方案總結：

PRBTEK PKC7300高頻電流探頭憑借其300A的大電流測量能力、DC-8MHz的帶寬、高達±1%的精度以及完備的安全設計，完美契合了工業變頻器故障診斷的復雜需求。
