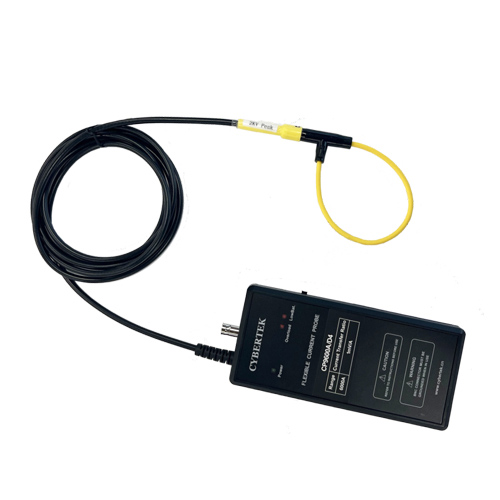

CYBERTEK知用CP9030SA柔性電流探頭產品說明及其使用方法

　　CP9000SA 系列探頭感應環細小柔軟，線徑典型值 2.5mm、2.5mm*1.2mm、1.6mm，耐壓值高達1kVpk，非常適合 MOSFET，IGBT 器件管腳電流測量(TO-220,TO-47 封裝)、電容紋波電流測量等小封裝器件電流測量。

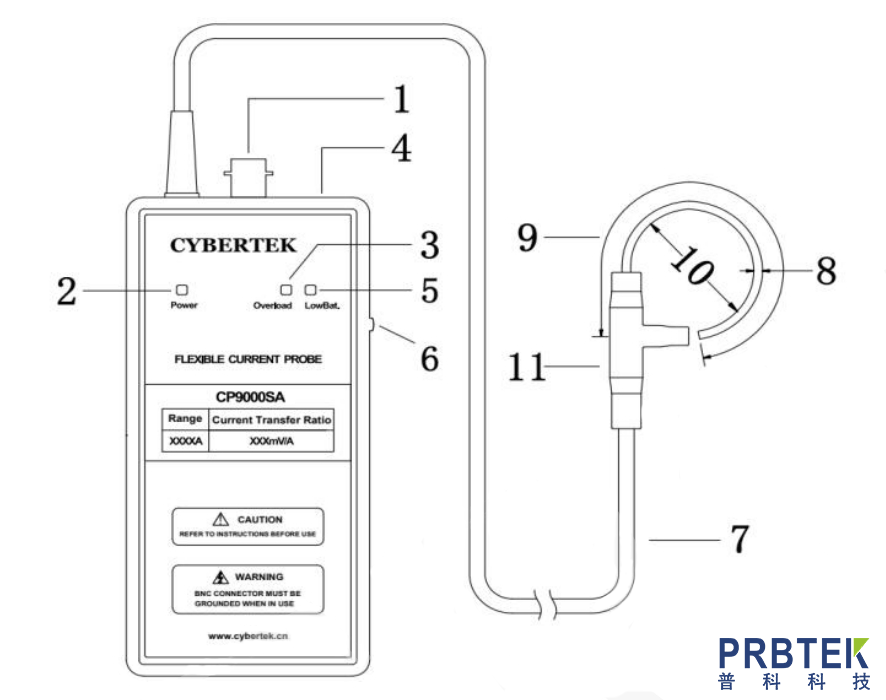

　　產品及附件說明：

　　1)信號輸出接口：BNC 標準接口，通過標配 BNC 連接線可接任何廠家示波器等。

　　2)電源指示燈：通電后，該指示燈亮為綠色。

　　3)過載指示燈：被測電流過載后，蜂鳴器響，且該指示燈亮為紅色。

　　4)USB 5V 供電接口：標準 USB(B 型)接口，標配 USB 供電連接線。

　　5)低電池報警指示燈：電池電壓低后，該指示燈亮為紅色，提示更換電池。

　　6)電源開關：控制電源開和關。

　　7)連接線:標準為 1 米，可根據用戶需求定制。

　　8)探頭感應環本體線徑：典型值：2.5mm*1.2mm、D1.6mm 和 D2.5mm。

　　9)柔性探頭周長：典型值:80mm(2.5mm*1.2mm、D1.6mm)和 100mm(D2.5mm),可定制。

　　10) 柔性探頭直徑(最小處)：25mm 和 30mm。

　　11) 電流探頭方向:表示電流以所示方向流過時，輸出為正，否則輸出為負。

　　操作方法：

　　1) 探頭與示波器或者其它測量儀器連接時，要求示波器或者其它測量儀器有參考地且輸入阻抗設置為 1MΩ(或者≥100kΩ);根據探頭靈敏度指標設置示波器衰減比例:例如CP9012A靈敏度為 50mV/A，示波器設置 20X;CP9600A 靈敏度為 1mV/A,示波器設置1000X。

　　2) USB 供電電壓接入探頭或者裝上 4 節 5 號電池給探頭供電，開關打到ON 位置，綠色電源指示燈亮。

　　3) 插入被測電流引線(或者引腳)，確保電流感應環插頭插到位(插到底部為止)，且被測導線從探頭感應環中間穿過，否則影響測量精度。CP9000LA 系列需要旋鈕鎖住探頭。

　　4) 被測電路通電。

　　5) 測量結束后，先斷開電路，再拔下探頭環。

　　6) 斷開探頭電源，保存好探頭。
