知用CYBERTEK柔性電流探頭CP9300A的測量注意事項

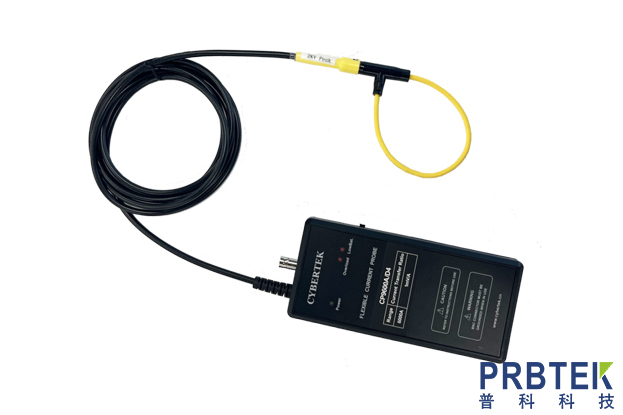

　　普通的電流探頭，只能測低頻小電流或者瞬間大電流，對于高頻持續大電流，需要用到柔性電流探頭即羅氏線圈。特別是高壓環境，柔性電流探頭可以定制隔離絕緣層，即使2kV-5kV的高壓環境，也可以正常測試。CP9000A系列柔性電流探頭是僅測試AC電流信號的探頭，具有高帶寬，高精度(典型值2%)等特點。可以實現寬廣的電流測量范圍，頻率可從1Hz到15MHz，電流范圍從數安培級別到數百千安培級別，大大解決了電流測試的難題。其主要特點包括：線圈輕巧柔軟且可以自由插拔，可以探測到許多硬制探頭無法達到的地方,輕而易舉的實現與被測對象連接;插入損耗幾乎為零，僅為幾個皮亨，對被測對象近乎為零的干擾;標準的BNC輸出接口，很方便實現與示波器，數據采集器，數字電壓表等連接，觀測電流波形;4節5號電池供電或者外部USB DC5V電源供電，使用更加靈活方便;聲光過流報警功能，更具人性化設計;探頭環和連接線長度可以根據客戶要求定制，滿足特殊場合測試要求。

　　CP9000A系列探頭環外徑典型值3.5mm和4.5mm，耐壓值分別高達2kVpk和5kVpk，感應環在狹小空間可以自由穿梭，適合大電流測量場合。

　　知用柔性電流探頭CP9300A應用領域：

　　1、電網巡檢;

　　2、脈沖/浪涌大電流測試;

　　3、高壓大電流環境測試;

　　4、監測系統電流變化。

　　測量時注意事項

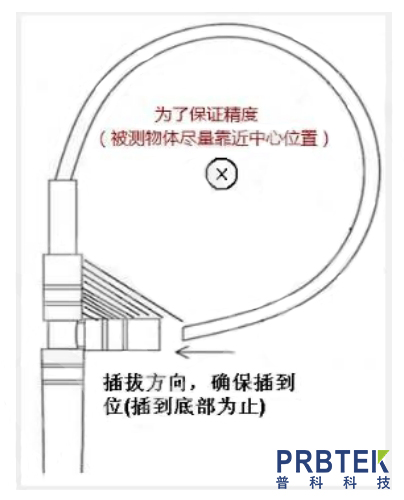

　　1) 為保證測量精度，測量時被測導線應穿過探頭環中心位置。

　　2) 感應環交界處誤差最大，如下圖陰影區域，測量誤差最大，被測導線應盡量避免該區域。

　　3) 測量時確保探頭環插到位(插到底部為止)，否則影響測量精度。

　　4) 測量被測信號時，若附近有強烈磁場干擾源(如多圈線圈組成的磁場輻射源)，應盡可能遠離，否則會引起測量誤差。

　　5) 測量被測信號時，探頭應盡量遠離高速變化的高壓信號干擾源(如100V/us 以上信號)或者頻率達到 MHz 級別以上的干擾源，否則會引起測量誤差。

　　6) 判斷周圍是否有很強干擾源，可以使用如下方法：探頭環放在被測導線周圍，未夾住導線，測量周圍干擾信號強度。

　　注：圖中陰影區域誤差最大， 被測導線應盡量避免該區域
