示波器浮地測量-使用普通的探頭和差分探頭對比

　　在差分信號的測量方法中我們提過示波器浮地測量方法，現在我們舉個實例分析一下，和差分探頭測量進行對比。

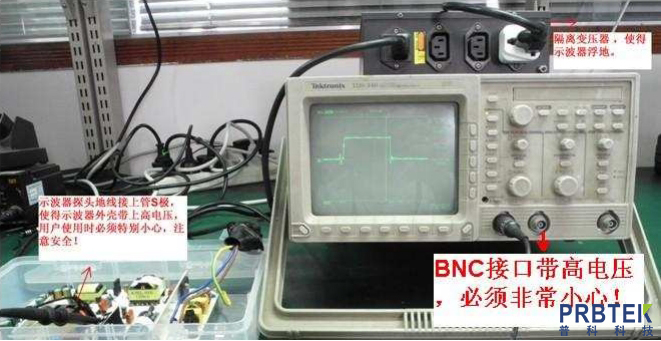

　　圖1：示波器浮地 利用普通探頭測量半橋電路上管驅動波形系統

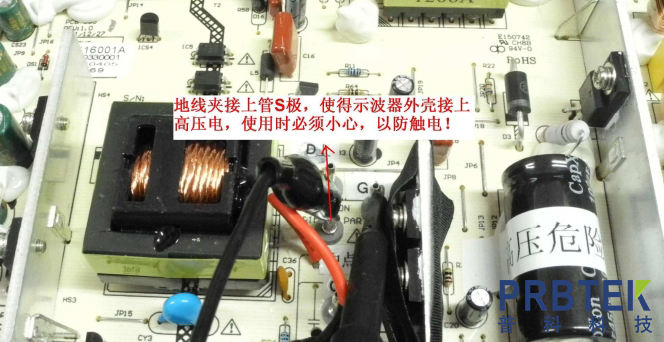

　　圖2：普通探頭接上管 S 極，使得地線帶高壓

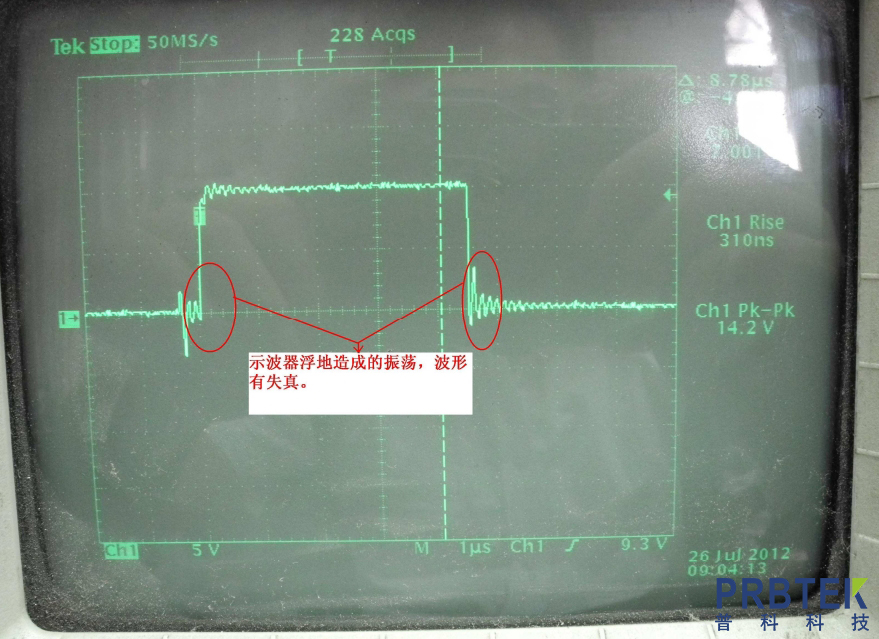

　　圖3：示波器浮地普通探頭測量 造成的波形失真

　　通過以上圖1和圖3分析可知，示波器浮地測量的失真比較大，當然也有方法加以改進，使得測量的波形失真小;示波器浮地測量最大問題是存在安全隱患，示波器BNC接口，外殼都會帶電，工程師測量時必須非常小心。高壓差分探頭測量驅動電壓時(驅動電壓一般比較小)對CMRR指標要求比較高，否則測量失真也比較嚴重!

　　下面將討論利用示波器浮地測量時，如何更準確的測量驅動波形：

　　現在我們來仔細分析普通探頭測量的前端接法，通過下面圖片4可以看到：

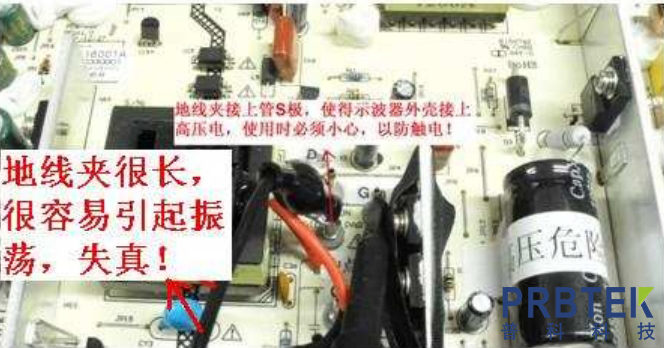

　　圖4地線夾很長，容易造成測量時引起振蕩，波形失真

　　現在我們改進一下測量方法，把地線夾去掉，利用示波器普通探頭前端探針和周圍的地環進行測量，這樣可以保證測量引線最短，干擾最小，達到最佳測量。參考下圖片5：

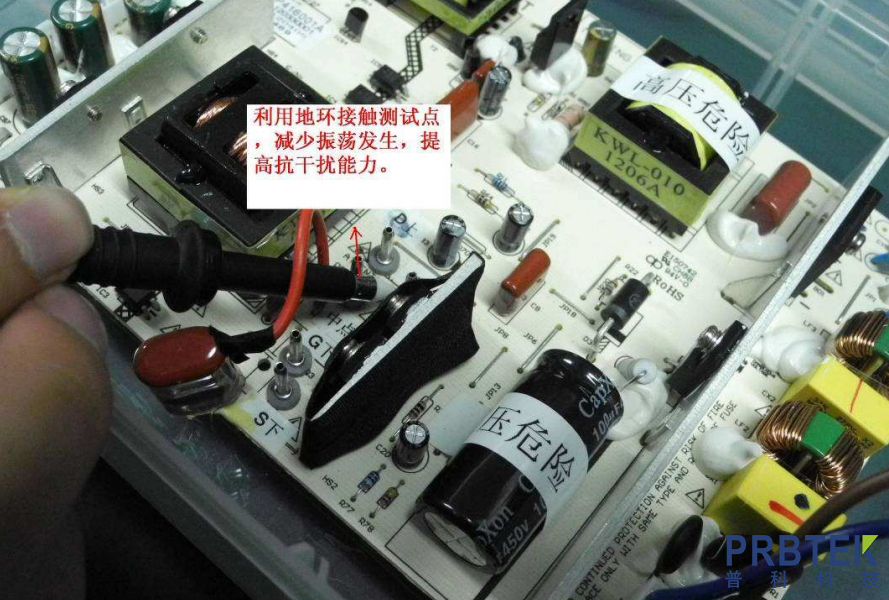

　　圖5：示波器地線去掉，利用地環取代長地線，振蕩減小，干擾最小，測量誤差最小

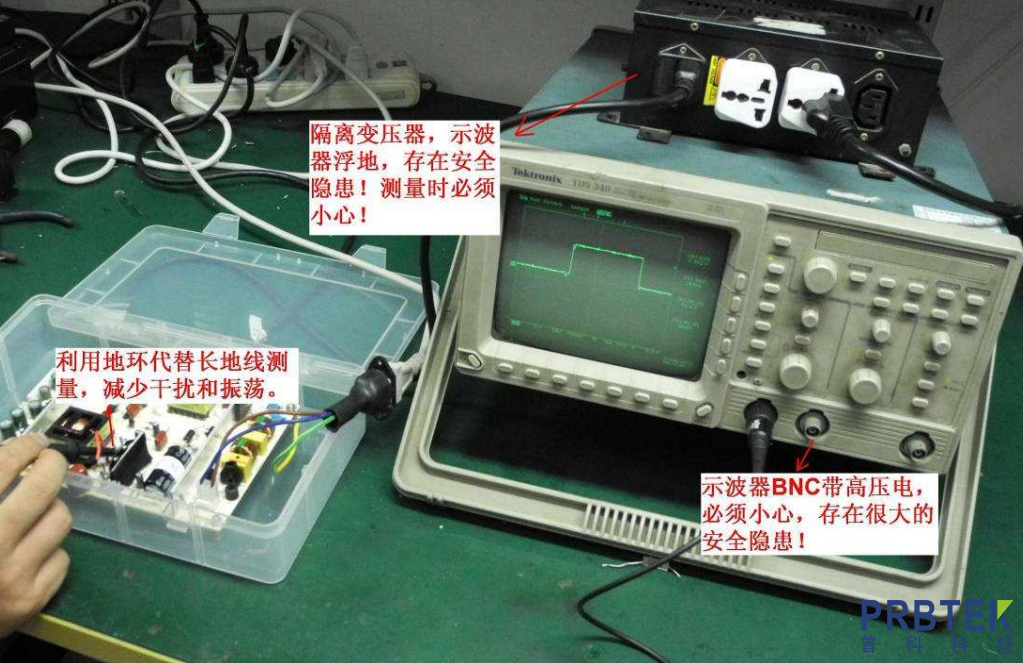

　　圖6：利用地線環取代長地線的測量系統

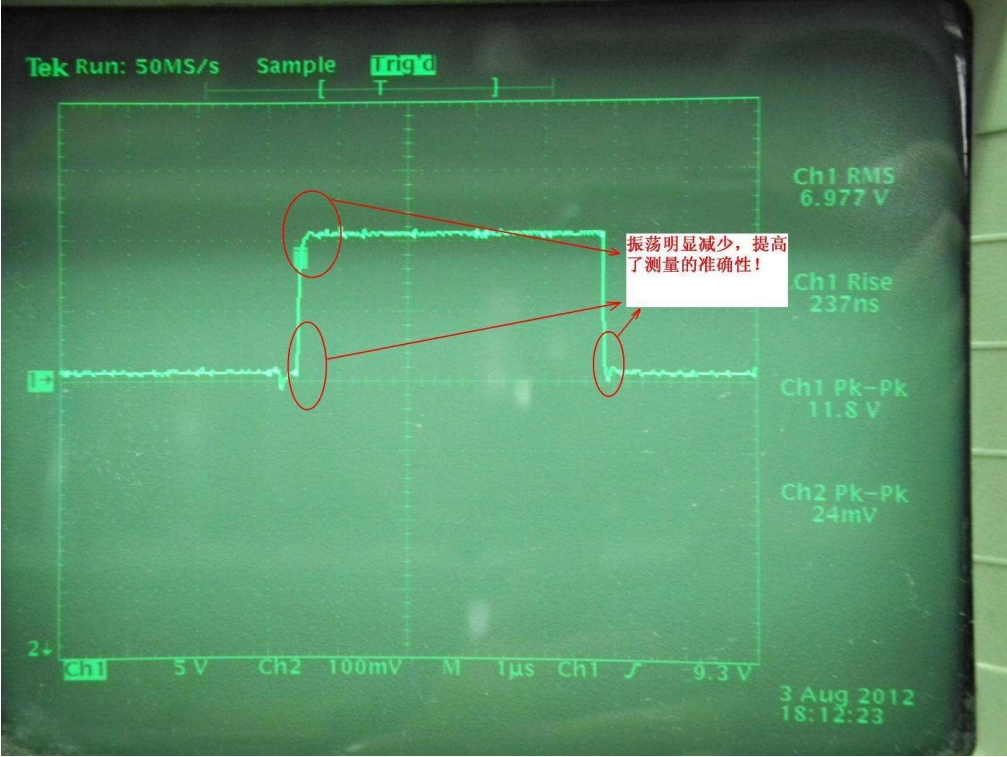

　　圖7：利用地線環取代長地線的測量波形

　　從圖5-7可以看到，示波器浮地測量時，必須減小普通探頭長地線的影響，利用探頭前段的地環，使得接線最短，這樣測量波形失真非常小。但是同樣存在安全問題，這是示波器浮地測量無法避免的問題!
