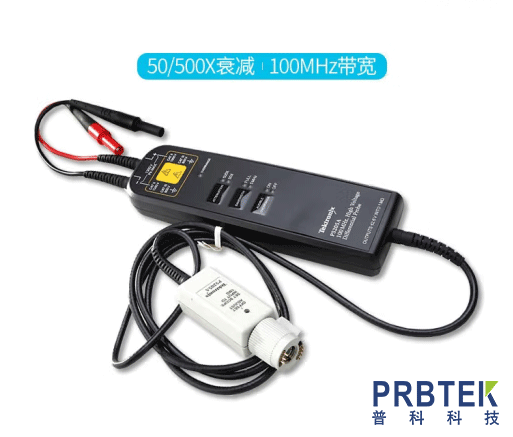

tektronix泰克P5205A高壓差分探頭產品說明書

　　泰克P5205A是有源差分探頭，能夠安全地測量高達 ±1300 V 的差分電壓。這些探頭可有效地測量 IGBT 電路，例如電機驅動器和電源轉換器。P5205A 探頭配備泰克 TekProbe? 接口，可將刻度信息傳送至示波器。當與 1103 TekProbe? 電源一起使用時，可以直接連接到配置有 TekProbe? 接口的示波器或任何示波器。

　　P5205A 高壓差分探頭規格參數：

　　帶寬(-3dB)：100MHz

　　差模電壓(RMS或DC)：1000V CATⅡ

　　差模電壓(峰值)：1300V

　　共模電壓(RMS或DC+峰值A(chǔ)C)：1000V CATⅡ 600V CATⅢ

　　共模抑制比@60Hz/1MHz(典型值)：80dB/50dB

　　衰減(可切換)：50×/500×

　　輸入電阻：4MΩ

　　輸入電容：7pF

　　電源：TEKPROBE電源

　　安全標準：UL3111-1,CSA1010.1,CSA1010.2.031， EN61010-2-031,EN61010-2-031

　　兼容產品：TDS400/500/600/700/TDS3000/5000/6000*/7000B*/CSA7000B*和11000系列。

　　*TDS7154B、TDS7254B、TDS7404B、TDS6604、TDS6404、CSA7154和CSA7404B要求TCA-1MEG緩沖放大器。

　　產品特點：

　　高達100MHz的帶寬

　　1000Vrms CATⅡ

　　5600V的差模電壓(DC+峰值A(chǔ)C)

　　2200V的共模電壓(RMS) 超量程警示

　　安全認證

　　可切換衰減

　　可切換帶寬限制

　　產品應用：

　　浮動測量、開關電源設計、電機驅動器設計、電子鎮流器設計、CRT顯示器設計、功率轉換器設計、功率半導體器件

　　P5205A 高壓差分探頭包括：2個鱷魚夾，2個伸縮式夾，2個延長夾，2個適配器，2個插桿式鉤夾，軟手提箱，手冊(070-9472-00)。
