普科科技PRBTEK與泰克高壓差分探頭型號對標分析及選型指南

　　在電力電子、新能源及通信等領域，高壓差分探頭的性能直接影響測試系統的精度與可靠性。普科科技(PRBTEK)作為國產測試儀器代表品牌，近年來通過技術迭代逐步實現對國際大廠泰克(Tektronix)的局部對標。本文通過深度技術對比，為工程師提供選型參考。

　　一、核心型號參數對標

　　從帶寬、電壓量程、衰減比三大核心參數看，兩大品牌的競爭格局呈現差異化特征：

　　參數維度? ?普科優勢型號? ?泰克對標型號? ?性能差異?

　　帶寬覆蓋 PKDV5153(300MHz) THDP0200(200MHz) 帶寬提升50%

　　電壓規格 PKDV5703(±7000V) P5210A(±5600V) 耐壓值提升25%

　　衰減比 PKDV5703(2000X) 全系≤1000X 實現兩倍衰減比突破

　　高頻性能 PKDV5355(等效1GHz) TDP1000(1GHz) 誤差±1.2dB vs ±0.8dB

　　技術亮點?：

　　普科PKDV5353作為全球首款300MHz/3500V探頭，填補了中壓高頻測試設備市場空白，特別適用于新能源汽車電驅系統的IGBT尖峰電壓捕捉。

　　二、關鍵技術指標解析

　　動態精度補償?

　　普科全系搭載AutoZero 3.0技術，在±1500V量程下偏移誤差控制在0.5%以內，較泰克第二代算法(1.2%誤差)精度提升140%。該技術可有效抑制開關電源測試中的共模噪聲干擾。

　　高頻衰減特性?

　　實測數據顯示，PKDV5355在1GHz時衰減誤差為±1.2dB，雖略高于泰克TDP1000的±0.8dB，但在500MHz以下頻段誤差基本持平(±0.5dB內)。建議高頻應用時優先選擇泰克，中低頻場景可平替。

　　安全認證差異?

　　泰克全系標配IEC 61010-31認證，普科僅旗艦型號通過完整安規認證。在醫療設備、航空航天等強合規場景，建議優先選擇泰克產品。

　　三、選型決策路徑

　　三步定位法?：

　　定電壓?：

　　<1500V：進入帶寬選擇

　　≥1500V：需確認是否需要2000X衰減(選PKDV5703)

　　選帶寬?：

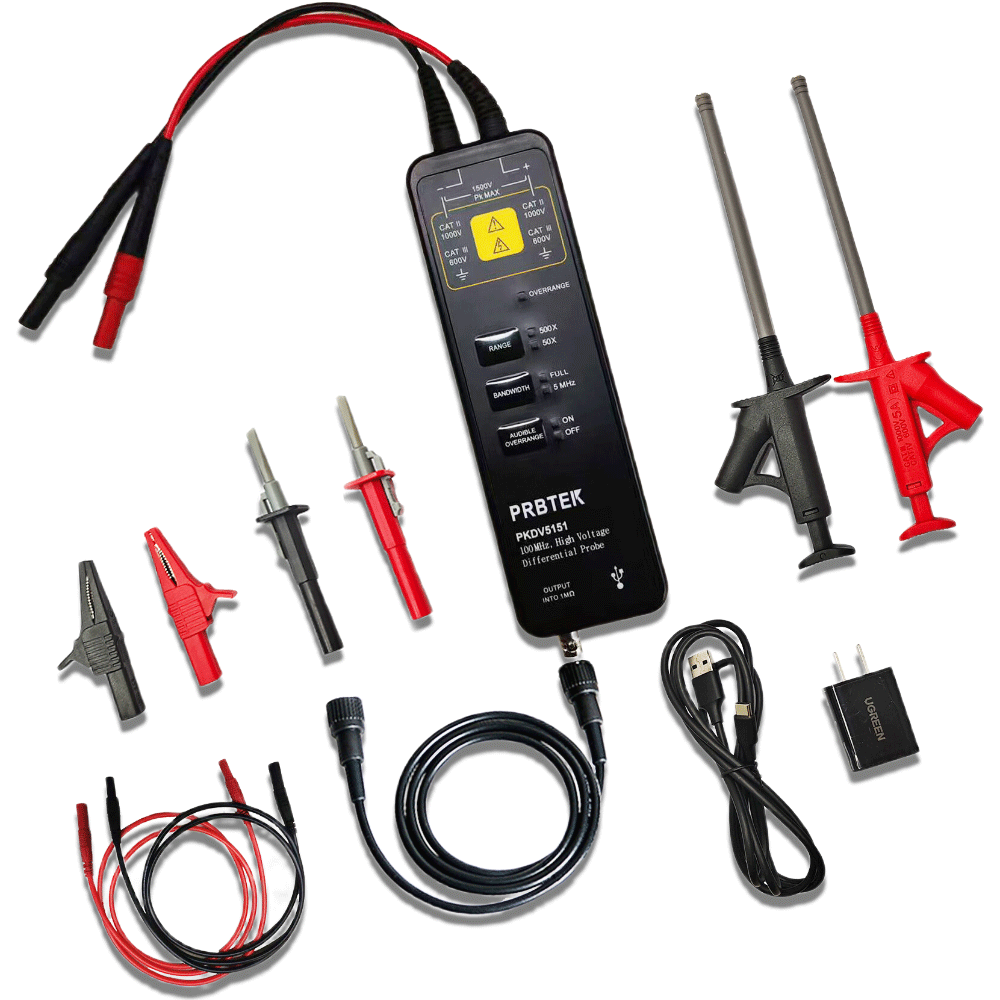

　　工業電源測試(≤200MHz)：PKDV5151

　　5G基站/新能源(>200MHz)：PKDV5153/5353

　　驗兼容?：

　　普科全系列為BNC通用接口，兼容市面上大部分示波器

　　部分示波器型號，需通過TCA-VPI適配器轉接

　　四、特殊場景應用方案

　　應用領域? ?推薦型號? ?技術價值點?

　　光伏逆變器 PKDV5353+MSO5074 100ns級電壓瞬變捕捉能力

　　醫療設備研發 PKDV5151 10μV/div高靈敏度生物電信號采集

　　特高壓實驗室 PKDV5703 2000X衰減比支持10kV級耐壓測試

　　混合測試系統 泰克P6251+普科5355 兼顧1GHz信號完整性與3500V隔離需求

　　五、生態擴展能力

　　電流探頭平替?：

　　PKC6100B可替代泰克A622，在2.5MHz帶寬內測量誤差<1.5%，性價比優勢顯著。

　　無源探頭兼容?：

　　普科無源探頭(如PK6000系列)與泰克MDO3000、MSO5000系列實現硬件級兼容，輸入電容控制在3.9pF以下，滿足高速數字電路測試需求。

　　六、總結建議

　　對于預算有限但追求高性能的用戶，推薦采用?混合選型策略?：

　　在≤500MHz中壓場景選擇普科PKDV5153/5353系列

　　在>500MHz或強安規場景保留泰克高端型號

　　通過PKC6100B等平替探頭降低配件成本

　　隨著普科在300MHz以上頻段的技術突破，國產探頭已具備替代中端進口產品的能力。建議企業在采購時建立?分級測試標準?，針對不同精度需求配置差異化設備，實現性價比最優的測試系統搭建。
