PRBTEK高壓差分探頭PKDV5351在電池測試系統中的應用詳解

　　1. 產品概述

　　PRBTEK高壓差分探頭PKDV5351是一款專為高電壓差分測量設計的專業測試工具，適用于電動汽車電池系統、儲能設備、工業電源等高壓應用場景。該探頭具備高帶寬、高精度和強隔離能力，可安全、準確地測量高達±3500V的差分電壓，是電池研發、生產及測試環節的重要設備。

　　2. 核心優勢

　　(1)高電壓測量能力(±3500V)

　　適用于電動汽車高壓電池包(如800V系統)、儲能電站等場景，可直接測量電池組總電壓或模組間電壓差。

　　相比普通萬用表或示波器，能安全測量超高電壓，避免設備損壞或人身風險。

　　(2)100MHz高帶寬

　　支持動態信號捕捉，如：

　　電池快充(350kW超充)時的瞬態電壓波動。

　　電機急加速導致的脈沖放電電壓變化。

　　適用于高頻開關電源、逆變器等測試場景。

　　(3)雙衰減比(100X/1000X)

　　100X模式：適合測量中高壓(如100V~1000V)，提供更高信噪比。

　　1000X模式：專為超高電壓(如2000V~3500V)優化，確保測量安全。

　　(4)國產高性價比

　　相比Keysight、Tektronix等進口品牌(同類產品價格1.5萬~3萬元)，PKDV5351以￥5780的定價提供相近性能，性價比突出。

　　3. 在電池測試中的典型應用

　　(1)電動汽車電池包電壓監測

　　測試需求：800V高壓電池系統需實時監測總電壓及各模組電壓均衡性。

　　解決方案：

　　使用PKDV5351的1000X衰減模式，直接測量電池包正負極電壓。

　　通過示波器記錄充放電過程中的電壓變化，分析電池一致性。

　　(2)電池管理系統(BMS)校準

　　測試需求：驗證BMS采集的電壓精度是否在±0.5%以內。

　　解決方案：

　　將PKDV5351與BMS并聯，對比兩者數據。

　　利用其高精度(±1%)和低噪聲特性，確保校準可靠性。

　　(3)快充與脈沖放電測試

　　測試需求：捕捉100kW以上快充時的電壓波動。

　　解決方案：

　　100MHz帶寬支持高頻信號測量，清晰顯示電壓跌落/過沖現象。

　　分析電池內阻(通過ΔV/ΔI計算)。

　　(4)電池安全測試

　　過壓測試：模擬BMS失效，監測電池電壓是否超限(如鋰電芯超過4.2V)。

　　短路測試：記錄短路瞬間的電壓崩潰波形，評估電池保護機制。

　　4. 實測連接示例

　　測試設備

　　示波器(如Rigol DS1104Z)

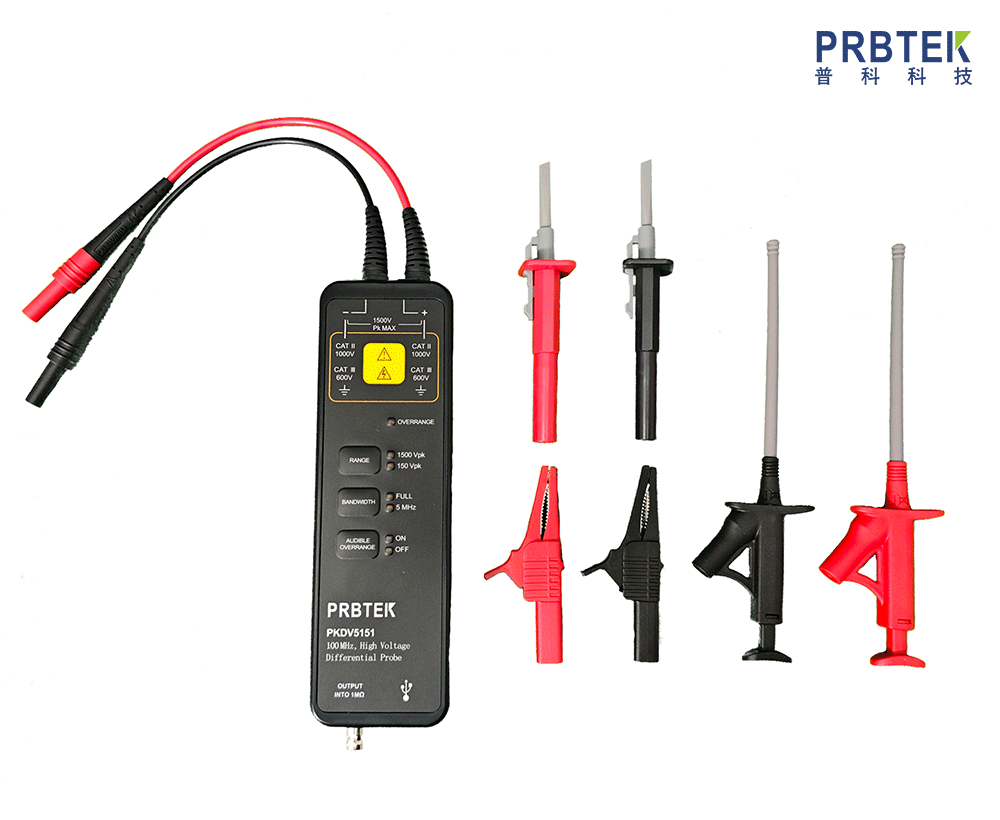

　　PRBTEK PKDV5351高壓差分探頭

　　待測電池(如800V動力電池包)

　　接線步驟

　　1. 將探頭衰減比設為1000X(針對高壓測量)。

　　2. 正極接電池正端，負極接電池負端(注意極性)。

　　3. 探頭輸出通過BNC接口連接示波器。

　　4. 設置示波器輸入比例為1000X，確保顯示電壓正確。

　　注意事項

　　安全隔離：確保探頭接地端不直接連接電池負極(除非使用隔離電源)。

　　量程選擇：超過1000V時務必使用1000X模式，避免探頭過載。

　　校準歸零：測量前執行探頭偏移校準，提高精度。

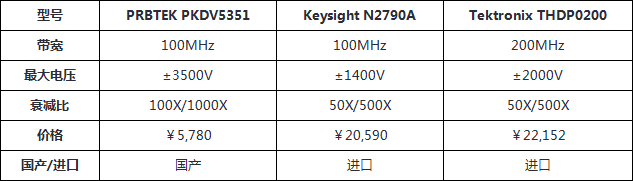

　　5. 與競品對比

　　優勢總結：

　　PKDV5351在電壓范圍和性價比上顯著優于進口品牌，適合預算有限但需高性能的測試場景。

　　6. 總結

　　PRBTEK PKDV5351高壓差分探頭**憑借±3500V高壓測量、100MHz帶寬和雙衰減比設計，成為電池測試領域的實用工具，尤其適合：

　　電動汽車高壓電池研發與生產。

　　儲能系統電壓監測與故障分析。

　　BMS驗證與動態性能測試。

　　對于需要高電壓、高動態測試的用戶，PKDV5351以不足6000元的價格提供了進口品牌80%以上的性能，是國產測試儀器的優秀代表。
