普源無源低阻探頭RP6150A的常見故障及其注意事項

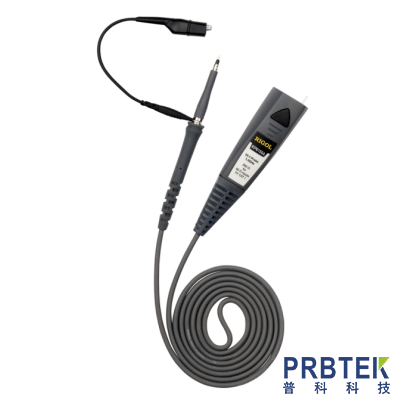

　　RP6150A無源低阻探頭是1.5GHz帶寬無源探頭:DS6104標配2套，DS6102標配1套。可用于高頻單端小幅度信號測量。

　   常見故障

　　1.探針折斷

　　成因:

　?。?）探頭跌落或物理沖擊導致探針折斷。

　?。?）探針與過熱的測試點連接導致金屬針褪色、探針連接塑料部分融化。

　　操作提示:

　　（1）探頭不使用時，請勿將探針留在被測裝置的被測點(孔)處。

　　（2）防止給探頭過度施壓。

　?。?）避免探針與過熱物體連接。

　　2.電纜線折斷或老化

　　成因:

　?。?）在操作過程中過度彎曲探頭和電纜線連接部位。

　?。?）在操作過程中或存放時電纜線被過度拉緊、纏繞。

　　操作提示:

　　（1）手握探頭時需握在堅實部位，避免過度彎曲探頭和電纜線連接處。

　?。?）避免用力拉扯電纜線，存放時避免電纜線纏繞。

　　3.探頭鉤折斷

　　成因:

　　探頭鉤固定在被測物后，用力搖晃導致探頭鉤折斷。

　　操作提示:

　?。?）當操頭不使用時，請勿將探頭鉤繼續掛在被測裝置上。

　　（2）探頭鉤固定在被測物后，請勿用力拉扯或大幅度搖晃。

　　4.接地線折斷或丟失

　　成因:

　?。?）在連接或分開探頭和接地鱷魚夾時，拉斷接地線。

　?。?）接地鱷魚夾連接被測裝置的地線以后，仍用力拉扯導致拉斷接地線。

　　操作提示:

　?。?）盡量避免將接地鱷魚夾與探頭分開。

　?。?）接地鱷魚夾固定在被測物后，請勿用力拉扯或大幅度搖晃。

　　注意事項

　　CATI：IEC測量類別1。在類別1過壓情況下用于在不直接連接到市電的電路上進行的測量。

　　 設備通過雙重絕緣或加強絕緣保護。

　　（1）使用前請仔細閱讀用戶手冊以避免人員損傷和設備及其所連接設備的損害，為避免危險，請按說明正確使用。

　?。?）探頭與(輔助測試的)附件組合的測量等級是它們組合的較低者。

　?。?）如果用戶不按照說明書使用探頭，那么探頭所提供的保護將會降低或消失。

　　注:產品規格如有變更，恕不另行通知。
