柔性電流探頭原理和測量中需要注意的問題

　　與示波器配套應用的電流探頭分為兩種。第一種，交流探頭：羅氏線圈、電流鉗。第二種.交直流探頭：電流槍、高頻電流鉗。今天來分享下羅氏線圈的探頭原理和測量中需要注意的問題。

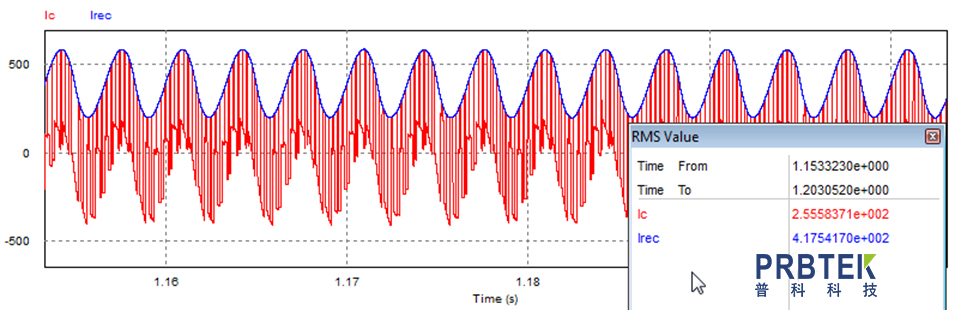

　　安裝有直流電抗器的變頻器中的直流母線電流是交流和直流疊加的電流，必須用交直流探頭才能準確測量。如果用交流探頭測量就不能測量出直流母線電流中的直流分量。

　　2.羅氏線圈(柔性電流探頭)

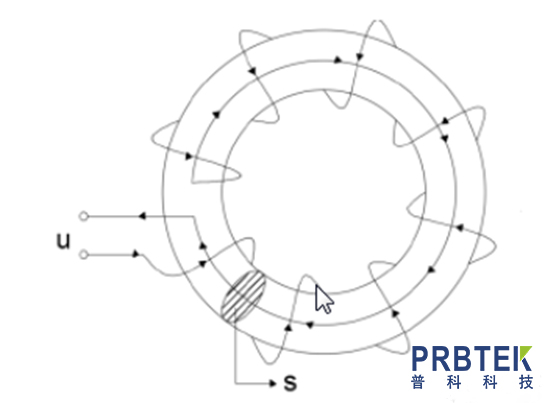

　　羅氏線圈的結構很簡單，在柔軟的非磁性材料上繞上線圈就能檢測電流，羅氏線圈測量電流的依據是法拉第電磁感應定律和安培環路定律，當被測電流沿軸線通過羅氏線圈中心時，在環形繞組所包圍的體積內產生相應變化的磁場，變化的磁場在線圈中產生感應電壓，感應電壓經過放大的積分后產生電流檢測信號。

　　1)線圈繞在非磁性材料上，線圈內的磁場很微弱，必須先進行放大，在經過積分器積分后輸出電流檢測信號。

　　2)羅氏線圈的技術難點主要在微弱信號放大電路和積分電路上。

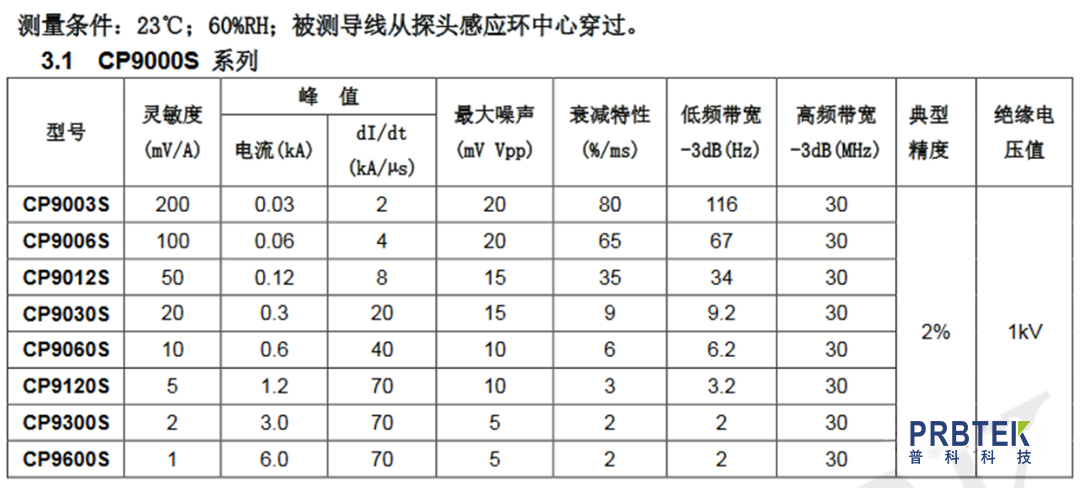

　　羅氏線圈的測量帶寬是一個很重要的指標，和示波器的帶寬是從直流開始不同，羅氏線圈的帶寬是一個范圍。

　　3.使用羅氏線圈應該注意的問題

　　1)羅氏線圈的精度較低，大部分是2%精度，最高只有1%精度，不能作為精密測量的儀器。

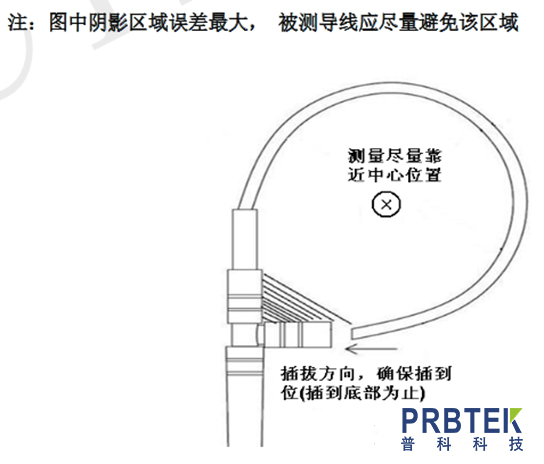

　　2)使用羅氏線圈時最好讓導線從羅氏線圈的中心穿過，這樣誤差最低，不要讓導線靠近下圖中的陰影部分。

　　3)實驗室中的羅氏線圈存在工頻電流干擾，即使羅氏線圈中沒有任何導體，這是正?，F(xiàn)象，我們的周圍空間存在較強的50Hz工頻磁場，羅氏線圈感應了周圍空間的工頻磁場，這種現象無法消除，因此用羅氏線圈測量低頻電流時就要考慮工頻磁場的干擾問題。在采購羅氏線圈時要注意帶寬的下限要高于50Hz.

　　4)羅氏線圈不能調整零漂，如果發現羅氏線圈的輸出出現零漂，使羅氏線圈內部的放大電路出了問題。需要聯系廠家維修。

　　5)實驗室中的羅氏線圈的線圈的線圈直徑很細，外表的塑膠保護層較薄，在測量時要注意保護，不要弄破塑膠保護層，塑膠保護層損壞后，線圈就會裸露在外面，失去保護，一旦線損壞，羅氏線圈就會報廢。
