什么是電流探頭動態范圍限制?

　　作為一名專業的硬件設計及測試工程師，我們每天都在使用各種不同的數字示波器進行相關電氣信號量的量測。

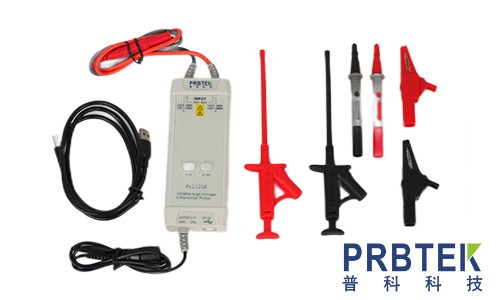

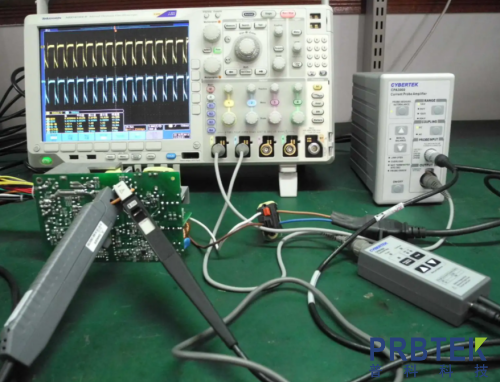

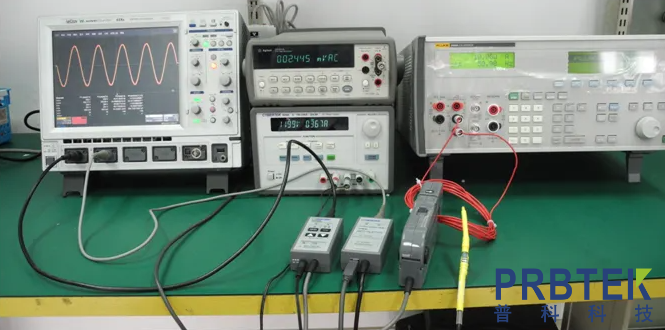

　　與這些示波器相配的探頭種類也非常多，包括無源探頭(句括高床探頭，傳輸線探頭)、有源探頭(包括有源單端探頭、有源差分探頭等)，電流探頭、光探頭等。每種探頭各有其優缺點，因而各有其適用的場合。

　　不過你知道嗎?所有探頭都有一個不應超過的高壓安全限值。對于無源探頭，這個極限可以從幾百伏到幾千伏。然而，對于有源探針，最大安全電壓極限通常在幾十伏的范圍內。為了避免人身安全危險和探頭的潛在損壞，明智的做法是了解測量的電壓和所用探頭的電壓極限。

　　除了安全考慮之外，還有測量動態范圍的實際考慮。示波器具有振幅靈敏度范圍。例如，1 mV至10 V/幀是典型的靈敏度范圍。在八柵極顯示器上，這意味著您通?？梢韵喈?dāng)精確地測量4 mV峰峰值至40 V峰峰值范圍內的信號。

　　這假設至少顯示信號振幅的四個平方，以獲得合理的測量分辨率。

　　使用1x探頭(1X探頭)，動態測量范圍與示波器相同。對于上述示例，這將是4mV至40V的信號測量范圍。

　　然而，如果您需要測量40 V范圍以外的信號，該怎么辦?

　　您可以使用衰減探頭將示波器的動態范圍轉換到更高的電壓。例如，一個10X探頭將動態范圍從40 mV轉換為400 V，它通過將輸入信號衰減10倍來實現這一點，從而有效地將示波器的刻度放大10倍。對于大多數一般用途，10X探頭是首選，因?yàn)樗鼈兊母叨穗姶卜秶退鼈冊斐傻男盘?hào)源負載較小。但是，如果您計劃測量非常寬的電壓電平范圍，您可能需要測試可切換的1X/10X探頭。這為您提供了4 mV至400 V的動態范圍，然而，在1X模式下，必須更加注意信號源負載。
