電流傳感器的主要特性有哪些?

　　電力測控系統中常用的傳感器類型是電流傳感器。因此，電流傳感器的選擇對測控系統至關重要，測控系統主要測量線路中的電流，避免線路過流造成事故。我們來看看電流傳感器的主要特性。

　　1.標準額定IPN和額定輸出電流ISN

　　IPN是指電流傳感器可以測試的標準額定值，用有效值(Arms)表示。IPN的大小與傳感器產品的型號有關。Is是指電流傳感器的額定輸出電流，一般為10~400mA，雖然根據某些型號可能有所不同。

　　2.偏移電流ISO

　　偏置電流也叫剩余電流或殘余電流，主要是電子電路中霍爾元件或運算放大器工作狀態不穩定造成的。傳感器在生產時，在25℃，IP=0的情況下，失調電流已經調整到*小，但是當傳感器離開生產線時，會產生一定的失調電流。產品文檔中提到的精度已經考慮了失調電流增加的影響。

　　3.線性

　　線性度決定了在測量范圍內傳感器輸出信號(次級電流IS)與輸入信號(初級電流IP)的比例。南京鐘旭電子科技有限公司電流傳感器的線性度優于0。5%。

　　4.溫度漂移

　　偏移ISO是在25℃時計算的。當霍爾電極周圍的環境溫度發生變化時，ISO也會發生變化。因此，必須考慮失調電流ISO的最大變化，其中IOT指電流傳感器性能表中的溫度漂移值。

　　5.過多

　　傳感器的過載能力是指當電流過載時，一次電流在測量范圍外仍會增大，過載電流的持續時間可能較短，而過載值可能超過傳感器的允許值。一般過載電流值傳感器無法測量，但不會對傳感器造成損壞。

　　6.準確(性)

　　霍爾效應傳感器的精度取決于標準額定電流IPN。在+25℃時，傳感器的測量精度對一次電流有一定的影響，在評價傳感器精度時還必須考慮失調電流、線性度和溫漂的影響。

　　表1總結了用于觀察和評估高速開關波形的三種電流傳感器的規格。

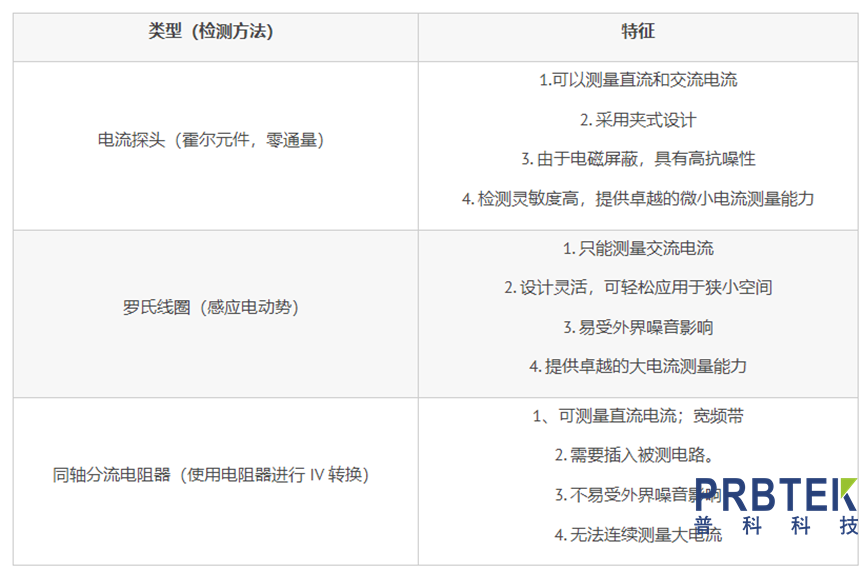

　　表2列出了電流傳感器的一般特性。

　　因?yàn)檫@些特性是從檢測方法和相關硬件設計中衍生出來的，所以通常適合于的廠家和產品線。為了突出這些電流傳感器在高頻域的特性差異，作者使用了開發環境中常用的評估設備進行測量。
