頻譜分析儀+近場探頭輕松解決BMS電磁干擾

　　在新能源汽車中，由于電壓高、電流大，電磁干擾(EMS)一般不是問題，而電磁干擾(EMI)則是一個棘手的問題。電機控制器和BMS中存在大量的電磁干擾問題。大部分公司采用測試生產底層的老套路來整改生產測試，很少有公司在設計階段引入仿真等正向設計方法。底部測試EMI超標怎么辦?很多工程師不知所措，不知道如何下手，或者只是加電容和電感。如果做不到，就戴上磁環，用屏蔽線。雖然要花錢，但是最后的效果不一定很好。解決電機控制器和BMS控制器電磁干擾的重要環節是什么?很明顯，就是找到相應頻段的干擾源。注意是對應頻段的干擾源。每個干擾源都有一個干擾大的頻段和一個干擾小的頻段。

　　EMC研究頻域。如果要找干擾源，過了時域就很難發現問題了，或者至少時域不能對應頻點。

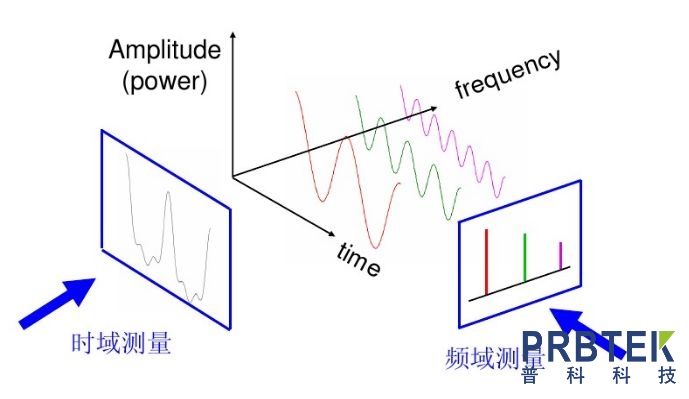

　　時域和頻域的關系如下:在脊側交叉查看峰值。

　　如何快速找到干擾源，這次介紹一種重要的EMC干擾源查找方法:

　　EMC干擾源排除黃金搭檔_頻譜分析儀+近場探頭

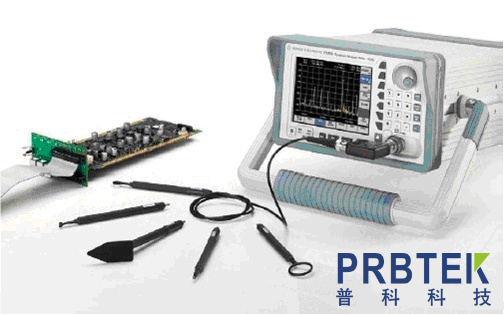

　　如圖所示，將近場探頭連接到頻譜分析儀，即可開始近場分析。

　　1.按下電源鍵啟動機器。

　　2.設置中心頻率。按下控制面板左上角的“頻率”長按鈕。只需通過數字鍵盤直接設置中心頻率。設置頻譜有兩種方式，一種是設置中心頻率，另一種是設置起始頻率和終止頻率。根據感興趣的頻率或超標頻率設置。

　　3.設定掃描寬度。按下控制面板左上角的“SPAN”，然后直接輸入掃描帶寬。對于測試校正，建議輸入標準中要求的RBW。

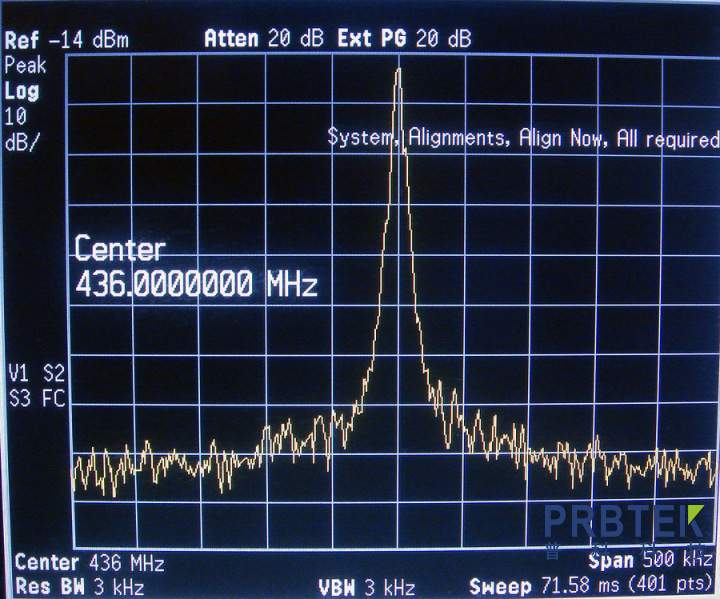

　　4.設置參考電平振幅。按下控制面板左上角的振幅，輸入?yún)⒖茧娖剑@樣頻譜圖可以很好的顯示。

　　5.然后在產品的不同位置掃描探針。找到超標頻段對應的干擾源。

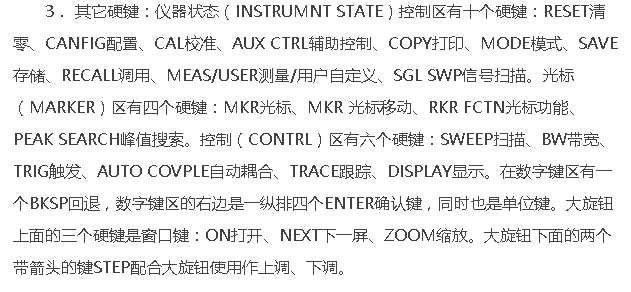

　　其他按鍵功能可以參考下圖:

　　以上就是_頻譜分析儀+近場探頭來進行EMC干擾源的排查，如您使用中還有其他問題，歡迎登陸西安普科電子科技www.jmcsled.cn
