如何避免示波器電流探頭的錯誤使用?

　　理想情況下，所有示波器探頭都應該是一根不會對被測設備造成任何干擾的導線。當連接到您的電路時，它具有無窮大的輸入電阻，而電容和電感為零。這將準確地復制測量的信號。但現實是示波器探頭會給電路帶來負載效應。探頭上的電阻、電容和電感元件可能會改變被測電路的響應。

　　只要你把探頭接到示波器上，用你的設備接觸它，探頭就會成為電路的一部分。探頭對設備施加的電阻、電容和電感負載效應會影響您在示波器屏幕上看到的信號。這些負載效應可能會改變被測電路的工作狀態。了解這些負載效應有助于避免為特定電路或系統選擇錯誤的探頭。探頭具有電阻、電容和電感特性，如圖所示。

　　探頭的基本電路

　　為了在過于狹窄的環境下到達檢測點，可能有必要尋找增加長導線或電線的方法。但在探頭上增加附件或探頭會降低帶寬，增加負載效應，導致頻率響應不均勻。

　　一般來說，探頭的輸入線或引線越長，帶寬降低越大。窄帶寬的測量可能不會受到很大影響，但在進行寬帶寬(尤其是1 GHz以上)的測量時，應仔細選擇所用的探頭和附件。隨著探頭帶寬的減小，您將失去測量快速上升時間的能力。下圖演示了示波器顯示的上升時間如何隨著附件長度的增加而變慢。為了獲得最精確的測量，最好使用最短的探頭。

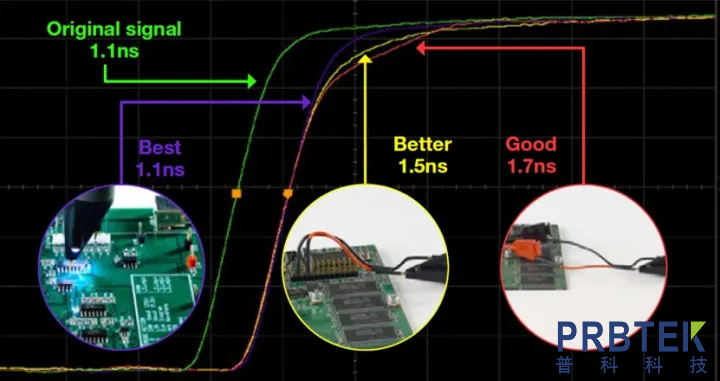

　　不同的探頭引線長度對應的探頭負載效應

　　對應于不同探頭引線長度的探頭負載效應。

　　使用最短的引線來保持探頭的帶寬和精度。

　　另外，最好使用較短的接地引線，因為它們越長，引入的電感就越大。保持接地線盡可能短，并盡可能靠近系統接地點，以確保測量的可重復性和準確性。

　　提示:如果必須在探頭上加一根導線才能到達難以到達的檢測點，最好在探頭上加一個電阻，以減少加導線引起的諧振。添加長導聯時，可能無法解決帶寬限制問題，但可以平坦化頻率響應。為了確定要使用的電阻，可以檢測一個已知的方波，例如示波器上提供的參考方波。如果電阻設置正確，您將看到一個干凈的方波(除了其帶寬可能受到限制)。如果信號響起，請增加電阻。單端探頭只需要在探頭處加一個電阻。如果您使用差分探頭，請為每條引線添加一個電阻。

　　在探頭上加一個電阻，可以克服長探頭連接引起的諧振，減少振鈴和過沖。但是，它不能解決增加引線帶來的帶寬限制。

　　電阻器用于抑制長探頭引線引起的峰值。
