如何選擇具有足夠帶寬的探頭進行測試?

　　在使用示波器進行重要測量時，務必選擇具有足夠帶寬的探頭。帶寬不足會使信號失真，使您很難做出明智的工程測試或設計決定。

　　普遍接受的帶寬計算公式為：評測從 10% 到 90% 的上升沿時，帶寬乘以上升時間等于 0.35。

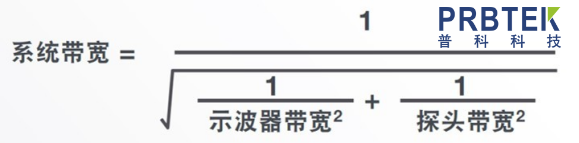

　　值得注意的是，您的整個系統帶寬也是需要考慮的重要因素。探頭和示波器的帶寬都要考慮，從而確定系統帶寬。計算系統帶寬的公式如下所示。

　　例如，假設您的示波器和探頭帶寬均為 500 MHz。使用上面的公式可知，系統帶寬將為 353 MHz。您可以看到，與探頭和示波器的兩個單獨帶寬相比，系統帶寬大大降低。

　　現在，如果探頭帶寬僅為300 MHz，示波器帶寬仍為 500 MHz，那么應用上述公式，系統帶寬進一步降至 257 MHz。

　　探頭和示波器組成了一個“系統”，對帶寬的整體影響比它們單獨的影響都要大。

　　tips: 關于無源探頭的帶寬補償 - 示波器標配的無源探頭數據帶補償?shù)母咦锜o源探頭，該探頭內部為高通傳輸電路構成，而示波器內部為低通電路構成，所以如果要保證比較精確的測試結果，需要在探頭連接到示波器的輸入通道的時候進行帶寬補償。補償?shù)臅r(shí)候需要用示波器前面板上的Probe Comp信號進行補償，通過調節示波器探頭與示波器連接處的可調節電容來進行補償。

　　以上就是關于探頭的帶寬相關問題，如您使用中還有其他問題，歡迎登陸西安普科電子科技www.jmcsled.cn
