柔性電流探頭的工作原理及特點

　　柔性電流傳感器，是一種檢測裝置，能感受到被測電流的信息，并能將檢測感受到的信息，按一定規律變換成為符合一定標準需要的電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等。

　　柔性電流傳感器的工作原理，是將一種環形線圈直接套在被測導體上，導體上流過的交流電流會在導體周?chē)a(chǎn)生一個交變磁場，從而在線圈中感應出一個與電流變比成比例變化的交流電壓信號。以此工作特點確立電流傳感器的基本算法，并通過特殊的結構設計和加工方法制作而成。

　　柔性電流傳感器的技術特點

　　柔性電流探頭是一個安全的儀器可以提供給所有的示波器和數字萬用表(需配置專用的轉換連接器)或功率記錄器使用。

　　線性度高：線圈不含磁飽和元件，輸出信號與待測電流信號一直是線性的。

　　測量范圍寬：可測量頻率從：5Hz~30MHz，電流可以從 0.7A~350000A，無需配其它電流互感器，非常適合電子各方面研究與開發、可控制開關按鍵、電子電力設備開發、高頻率電力波形測試、測量故障電流終端或短路電流、諧波電流分析、測量信號或?qū)Φ匦孤峨娏髟谌喙╇娤到y(tǒng)分析。7 V峰值輸出，直接插入數據采集設備，數字萬用表或功率記錄器。

　　容易標定：線性度高使得標定非常容易。在系統應用時可采用常見的基準信號進行標定，在標定后的量程范圍內始終是線性的，使測量結果非常準確。

　　安裝方便：由于采用柔性線圈，可以測量不同的物體，容易嵌入俠小封閉的空間，可鎖定線圈，在測量時作為采集單元的測量精度為±1%+2mV 。無需改動主回路，同時對于不規則導體的測量更具優勢。

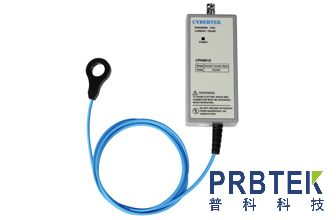

　　DK柔性電流探頭是您理想的電子電力開發應用工具，它結合了一個易于使用，小巧、靈活、準確、快捷、安全的設備可以提供給所有的示波器和數字電表使用，它可以從小電流到大電流，并且可以把波形在示波器上顯示出來，使用頻率最大 30MHz，非常適合電子各方面的研究與開發。

　　以上就是關于柔性電流探頭的工作原理及特點，如您使用中還有其他問題，歡迎登陸西安普科電子科技www.jmcsled.cn
