PRBTEK分享電流探頭使用中的一些技巧方法

　　電流探頭雖然沒有示波器的電壓探頭那么常見，但是它的作用是其他探頭無法代替的。它能夠在不破壞導線的情況下測量流經導線的電流。當電流探頭與電壓探頭配合使用時能夠測試功率、相位等數據。這對于測試測量系統來說非常的有用。

　　電流探頭有兩個很有用的技巧：

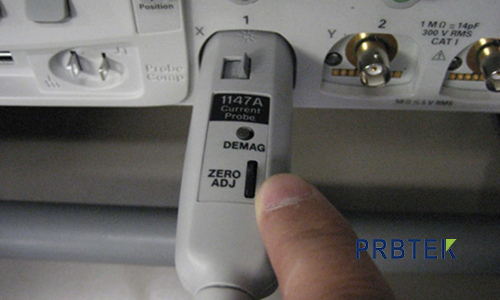

　　1.消除磁性(去磁/消磁)和直流偏置要確保精確地測量低電平電流，您需要對磁芯進行去磁以消除殘余磁性。就像消除CRT顯示器的多余磁場可以改善畫質一樣，您可以通過對電流探頭進行消磁或去磁來消除任何剩余磁性。如果在探頭核心被磁化的情況下進行測量，那么就會產生和剩余磁性成正比的偏置電壓，從而誘發測量誤差。無論您何時要接通/斷開探頭的電源開關或者對其輸入過量電流時，去除探頭磁核的磁性都非常重要。為執行探頭去磁/消磁，可以將探頭與所有導體斷開，并確定探頭閉鎖，然后按下探頭DEMAG(或DEGAUSS)按鈕。此外，您還可使用探頭上的調零控制按鈕來校正探頭的多余電壓偏置或溫度漂移。

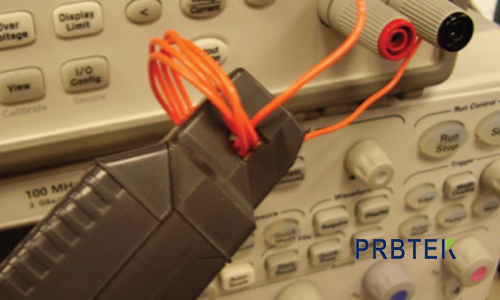

　　2.提高示波器探頭靈敏度電流探頭可以測量流經探頭鉗口的電流所生成的磁場。它會生成與輸入電流成正比的電壓輸出。如果您正在測量直流信號或小幅度的低頻交流信號，可以通過在探頭上纏繞多匝被測導體來提高測量靈敏度。此時信號的強度將按照被測導體在探頭上纏繞的匝數倍增。例如，如果一個導體在探頭上纏繞了5圈，而示波器顯示的讀數為25 mA，那么實際的電流就是25 mA除以5，即5 mA。在本例中，您可以將電流探頭的靈敏度提高5倍。使用鉗式電流探頭和示波器可以非常簡便地測量電流，并且不必破壞電路。不過，當您在測量結果中引入示波器的寬帶噪聲時，示波器的垂直噪聲可能會妨礙您進行精確的低電平電流測量。通過應用本文中介紹的一個或多個測量技巧，您可以消除示波器的隨機噪聲，以及電流探頭的多余磁性或直流偏置，從而顯著提高您的測量精度。

　　以上就是電流探頭的使用技巧，如您使用中還有其他問題，歡迎登陸西安普科電子科技www.jmcsled.cn
