羅氏線圈在納秒級電磁脈沖中的應用

　　羅氏線圈是一種交流電流傳感器，是一個空心環(huán)形的線圈，有柔性和硬性兩種，可以直接套在被測量的導體上來測量交流電流。

　　羅氏線圈適用于較寬頻率范圍內的交流電流的測量，對導體、尺寸都無特殊要求，具有較快的瞬間反應能力，廣泛應用在傳統的電流測量裝置如電流互感器無法使用的場合，用于電流測量，尤其是高頻、大電流測量。

　　那么羅氏線圈在納秒級電磁脈沖中的應用有那些呢?下面西安普科電子科技小編帶大家看看：

　　一、對國軍標GJB8848中PCI注入電流實驗的驗證(10/550ns)

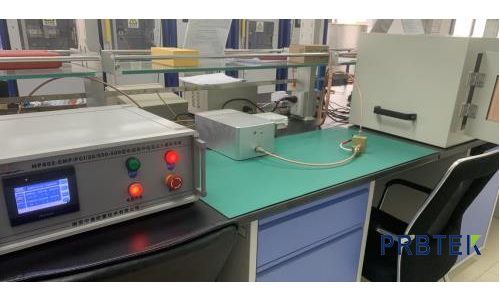

　　發(fā)生器型號：電磁脈沖PCI注入電流模擬器NPS02-EMP/PCI/20/550-500A

　　峰值：5A-500A

　　波形特調：T1：7.5ns，T2：500ns,目標：盡可能更快的波形。

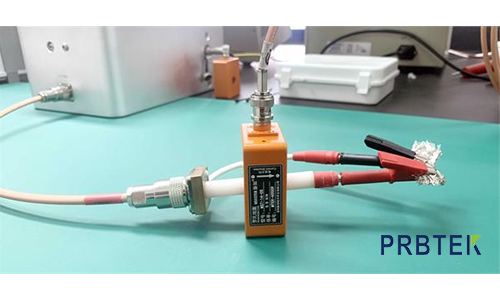

　　20A電流測試。REF3：Pearson 8585c CH2：MRS-14-05

　　設置：CH2：50Ω，

　　實測靈敏度：0.5V/A的1/2，符合50歐阻抗匹配測試結果。T1/T2基本吻合。

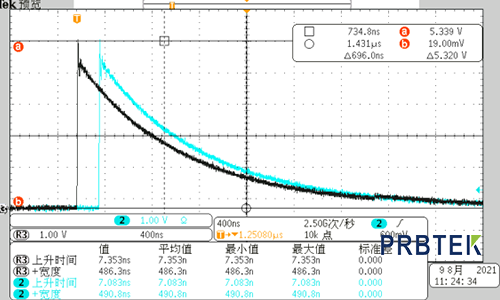

　　100A電流測試第1次。REF2：Pearson 8585c CH2：MRS-14-05

　　設置：加衰減器SMA10-40-8.5，40dB，8.5GHz，10W;CH2：1MΩ阻抗設置，

　　實測靈敏度：0.5V/A+5‰，T1/T2基本吻合。

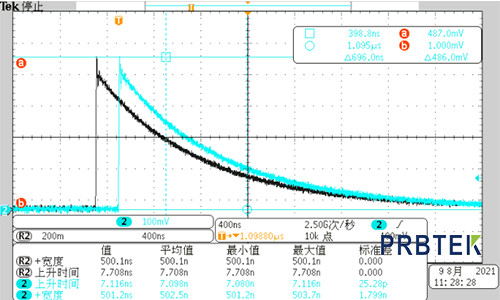

　　100A電流測試第2次。REF2：Pearson 8585c CH2：MRS-14-05

　　T1測試偏快一點。

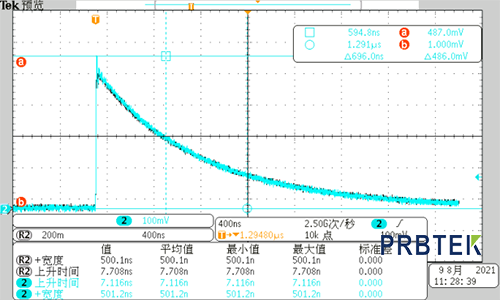

　　100A電流測試第2次。REF2：Pearson 8585c CH2：MRS-14-05

　　重合度截屏

　　100A電流測試第3次。REF2：Pearson 8585c CH2：MRS-14-05

　　波形上升沿放大驗證。

　　二、帶寬確認

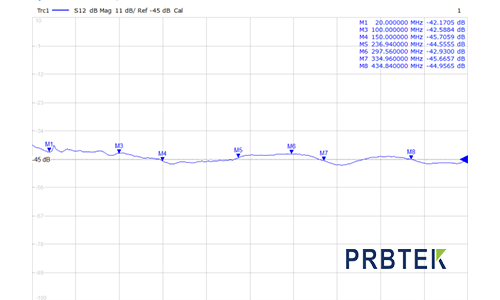

　　使用網絡分析儀，對羅氏線圈的帶寬驗證。

　　自制50ΩBNC工裝，結果僅供參考，在約20M-450MHz頻帶內達到3dB跌落要

　　以上就是羅氏線圈在納秒級電磁脈沖中的應用，如您在使用中還有其他問題，歡迎登錄西安普科電子科技www.jmcsled.cn
