使用更靈活、更方便的羅氏線圈

　　羅氏線圈也稱為電流測量線圈和差分電流傳感器。它主要用于測量交流電流。線圈框架圍繞被測導體。導體周圍的磁場將隨著導體中的電流而變化，并且將感應框架上的漆包線。

　　根據數學推導，電動勢與導體中電流的導數成比例，并且比例系數與線圈匝數，骨架的橫截面，磁導率等以及電動勢積分后，可以恢復導體。羅氏線圈是空心的環形線圈，具有撓性和剛性。它可以直接放在被測導體上以測量交流電流。工作原理基于法拉第定律。它描述了在閉合電路和連接電路中感應的總電動勢?？偞磐康臅r間變化率的比例關系。　　

　　羅氏線圈類似于交流電流互感器，其中電壓被導向第二個線圈，并且與流經絕緣導體的電流成比例。關鍵區別在于線圈具有空心，這與電流互感器正好相反，后者依靠高磁導率的鋼芯和第二繞組實現磁耦合。中空芯采用較低的插入電阻設計，以實現更快的信號響應和線性信號電壓。

　　空心線圈成環放置在載流導體周圍，交流電產生的磁場將在線圈中感應出電壓。Rokowski線圈在線圈回路中產生與電流變化率(導數)成比例的電壓。之后，對線圈電壓進行積分，以便探頭提供與輸入電流信號成比例的輸出電壓。　

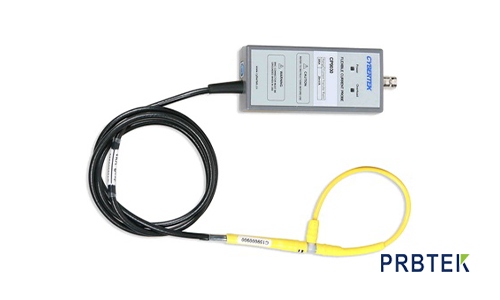

　　羅氏線圈特征：

　　1.線圈輕巧柔軟，可以自由插拔。它可以檢測硬探頭無法到達的許多地方，并且易于與被測物體連接;

　　2.插入損耗幾乎為零，只有幾個皮亨，并且對被測物體的干擾幾乎為零;

　　3.標準的BNC輸出接口，方便實現與示波器，數據采集器，數字電壓表等的連接，觀察電流波形;

　　4.USB供電接口設計，使用更加靈活方便;

　　5.聲光過流報警功能，設計更人性化;

　　6.探頭環和連接線的長度可根據客戶要求定制，以滿足特殊場合的測試要求。

　　以上就是羅氏線圈的相關介紹，如您使用中還有其他問題，歡迎登陸西安普科電子科技www.jmcsled.cn
