示波器探頭補償校準

　　部分工程師在做電路調試的過程中，通常需要利用探頭把被測信號引到示波器的通道上。

　　在利用探頭探測信號過程中，很多工程師都是拿起示波器就開始直接探測信號，大部分工程師會忘記要對示波器和探頭進行補償校準，最后導致工程師走了很多彎路，測試結果和波形不準確，如何正確的使用探頭，對測試結果影響非常大。

　　在利用探頭探測信號之前，需要對探頭進行補償，通過對探頭的校準來補償探頭的漂移，經過探頭的補償校準后，可以提高探頭的測試精度，那我們今天給大家講一下如何校準無源探頭。

　　首先是介紹一個普通的老式探頭

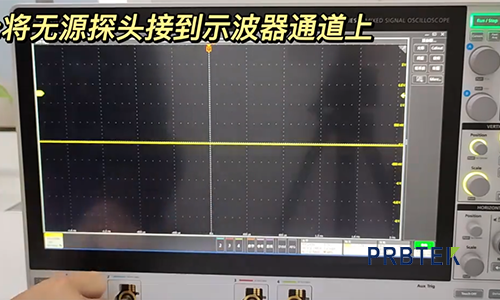

　　Step1: 將無源探頭接到示波器通道上;

　　Step2: 將無源探頭前端夾住示波器的校準信號和地線;

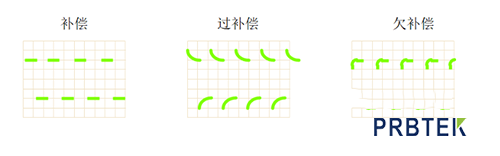

　　Step3: 按一下示波器的Autoset，觀察示波器上的波形，看看是不是標準的方波，如果不是標準的方波，需要利用探頭標配工具調整探頭上面的電容，在無源探頭上有個可調電容旋鈕，用螺絲刀擰動，直至標準的方波波形，判斷的標準如下圖。

　　新一代TPP系列無源探頭

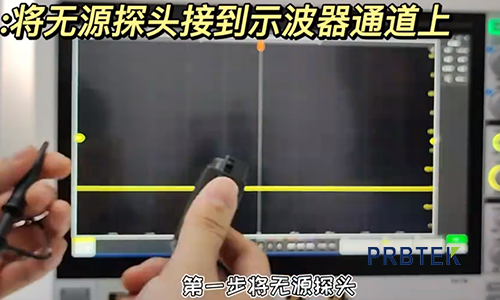

　　Step1: 將無源探頭接到示波器通道上;

　　Step2: 將無源探頭前端夾住示波器的校準信號和地線;

　　Step3: 點擊示波器的通道菜單，點擊探頭設置，點擊補償探頭;

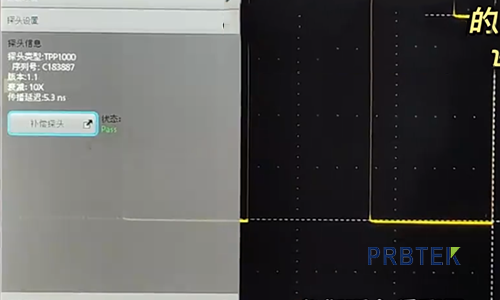

　　Step4: 查看探頭補償后的狀態，如果是Pass，說明探頭校準合格，如果Fail，說明探頭有問題。

　　以上就是西安普科電子科技為您分享的關于示波器探頭補償校準的相關內容，您使用中如果還有其他問題，歡迎登錄西安普科電子科技www.jmcsled.cn
