示波器探頭對信號源阻抗的影響

　　根據阻抗的相對值，在測試點中增加探頭和示波器導致各種負荷效應。

　　信號源阻抗的值可能會明顯影響探頭負荷的凈效應。例如，在信號源阻抗低時，很難注意得到典型高阻抗10X探頭的負荷效應。這是因為與低阻抗并聯增加的高阻抗不會明顯改變總阻抗

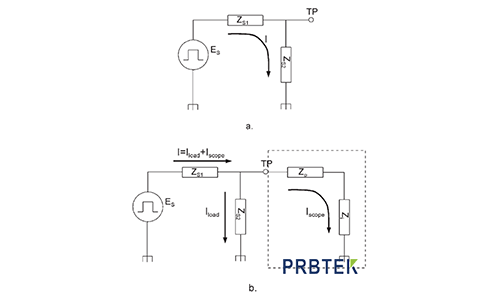

　　4.1.在測試點(TP)上測量的信號可以通過信號源和相關的負荷阻抗表示。探測測試點在信號源負荷上增加了探頭和示波器阻抗，導致測量系統吸收部分電流

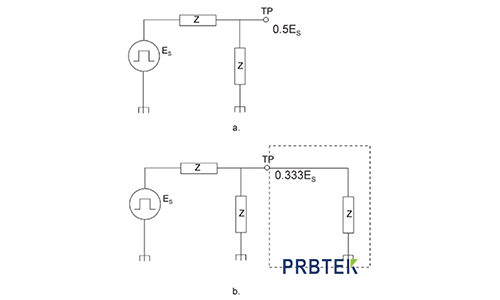

　　4.2.信號源阻抗越高，探測導致的負荷越大。在這種情況下，所有阻抗都相等，探測導致測試點上的信號幅度下降了30%以上

　　但是，在更高的信號源阻抗時，情況發生明顯變化。對相等的Z值，在沒有把探頭和示波器連接到測試點時，信號源負荷是2Z(參見圖4.2a)。這導致在未探測的測試點上產生了0.5ES的信號幅度。但是，在連接探頭和示波器時(圖4.2b)，信號源上的總負荷變成1.5Z，測試點上的信號幅度降低到未探測值的2/3。

　　在后一種情況下，可以采取兩種方法，降低探測對阻抗負荷的影響。一種方法是使用阻抗更高的探頭。另一種方法是在阻抗較低的測試點的電路中其它地方探測信號。例如，陰極、發射機和信號源的阻抗通常要低于金屬盤、集電極或加蔽線。
