多款無源探頭1:1衰減比有什么區別

　　在無源探頭中，是德科技有5款1:1無源探頭，除了N2870A無源探頭10070D只支持1：1的衰減比外，其他的三款N2889A,N2140A,N2142A探頭還支持10：1的衰減比。

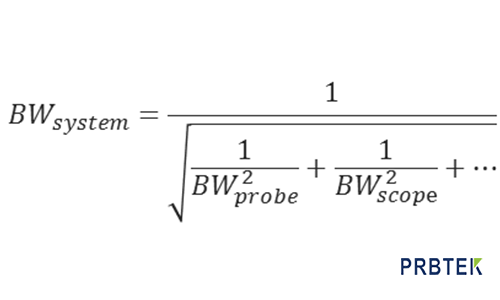

　　值得注意的是這四款1:1衰減比的探頭，在1:1衰減比的帶寬分別是N2870A 35 MHz,10070D 20 MHz,N2889A 10 MHz,N2140A/N2142A 6 MHz。探頭帶寬，也會影響整個示波器測試系統帶寬，在一些特殊情況下會引起差異。

　　例如在使用這些1：1探頭測試9 MHz 1V的正弦波,測試最準確的是N2870A和10070D，N2889A相比10070D結果也會偏低，因為在9 MHz帶寬時，N2889A在帶寬內已經開始衰減。N2140A/N2142A測試到的信號衰減厲害。因此在對比不同1:1無源探頭測試同一信號有差異時，首先要考慮探頭的帶寬問題。

　　如果測試9 MHz 1V的方波，由于N2870A的輸入電容(39pf)相比10070D(70pf)要小,所測試到的N2870A所測試到的上升沿時間也會比10070D更小。

　　1:1的無源探頭相比10:1的無源探頭，會給整個示波器測試提供帶來更好的信噪比(使用1:1無源探頭時不會對示波器自身底噪進行數學放大)，因此1:1無源探頭對于較小紋波信號的測試更據有優勢。

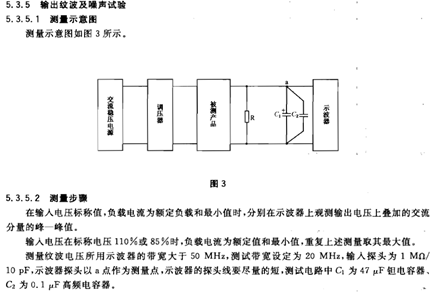

　　根據國標GB/T 14714-2008《微小型計算機系統設備用開關電源通用規范》里對于紋波的測試要求

　　要求示波器測試系統帶寬20 MHz,針對于電壓分類1.5V/5V/12V紋波和噪聲測試規格的最高要求是小于50mv Vpp，這個量級的峰峰值，可以采用10:1的無源探頭進行測試。

　　需去除示波器探頭上的夾子與地線(因為這個本身的夾子與地線會形成環路，像一個天線接收雜訊，引入一些不必要的雜訊)

　　但針對于產品自身會有更高要求(更小的峰峰值，小于20 mV)的紋波測試需求時，推薦使用N2870A來測試。需要分析更高帶寬的紋波時(2 GHz以內)，可以使用是德科技N7020A有源探頭測試。

　　上文就是關于多款無源探頭1:1衰減比有什么區別的介紹，如果您在使用中還有其他問題，歡迎登陸普科科技
