示波器探頭帶寬越高越好嗎

　　“示波器的帶寬當然是越高越好”。這句話從某種意義上是正確的：帶寬越高，意味能夠準確測量被測信號的帶寬越高，價值越大，也越值錢。但是，從使用角度來說，帶寬越高未必越好。因?yàn)樵肼曉诟鱾€(gè)頻率之間均勻分布。這意味著探頭帶寬越高，引入的頻率越多，進入信號的噪聲也越多。

　　人們最熟悉的技術指標就是帶寬。探頭的帶寬范圍從直流一直到大約 30 GHz。對帶寬的一個常見誤解是以為帶寬越大，可以看到的數據就越多。但事實并非總是如此。隨著帶寬的增加，許多關鍵技術指標都會發生變化，這也是需要考慮的重要因素。

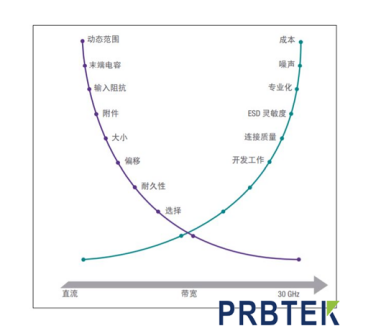

　　不斷提高的帶寬如何影響其他關鍵技術指標

　　噪聲在各個頻率之間均勻分布。這意味著探頭帶寬越高，引入的頻率越多，進入信號的 噪聲也越多。為了防止發生這種情況，應該根據下文介紹的計算方法，只使用需要的帶寬。而且，還需要借助更專業化的探頭來測量更高頻率。

　　當然，這需要加大開發力度，才能為敏感元件創造出如此專業化但成本較高的產品。使用帶寬超過需求的探頭可能會帶來額外的成本、工作量和噪聲，這些要素可能會大大地影響您的測量結果。 各類探頭都有優點和缺點，對于所進行的特定測試，需要選擇更合適的探頭。充分理解關鍵技術指標，理解其對您的意義，將使探頭選型變得更加容易。

　　如何選擇合適的探頭帶寬?

　　如果使用的探頭帶寬不正確，那么您可能會遺失信號細節，或者為系統引入不必要的噪聲。為了加深理解，我們先來討論帶寬的意義。探頭帶寬本質上就是 3 dB 點。3 dB 點是指探頭輸出相對于標稱響應減少3 dB 時的頻率。

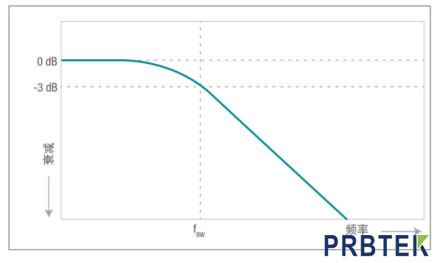

　　3 dB 點的顯示結果

　　假設用1:1 探頭測量 1 Vpp的低頻正弦波。由于您使用的是1:1 探頭，因此進入示波器的探頭輸出將等于設備輸入探頭的實際信號。但是，如果繼續增加此1 Vpp 信號的頻率，那么最終您將到達一個點，在該點上探頭輸出遠遠小于輸入探頭的實際信號。當您看到示波器屏幕上的輸出相對于 1 Vpp 輸入降為 0.7 Vpp 時，那么就表示您到達了3 dB 點，因?yàn)橄鄬?duì)于其標稱響應，輸出減少了3 dB。

　　隨著頻率增加出現 3 dB 點的示例

　　現在已經了解了3 dB 點理論，可以利用它來改善測試。選擇適合探頭的第一步是了解信號的帶寬。要確定信號帶寬(BW)，可以使用以下簡單公式：如果我們測量的是10%和 90%的閾值，則信號帶寬等于上升時間除以0.35。如果測量的是20%和80%的閾值，則信號帶寬等于上升時間除以0.22。

　　計算完信號帶寬后，可根據以下兩個經驗選擇探頭帶寬：

　　– 探頭帶寬應該比模擬應用中最快的正弦波頻率高 3 倍

　　– 探頭帶寬應該比數字應用的最高數字時鐘速率快 5 倍

　　根據這些快速計算方法，您可以大致確定何種探頭帶寬適合您的應用。隨著上升時間加快，信號帶寬隨之增加，這意味著您需要帶寬更高的探頭。但請記住，帶寬過高也會帶來麻煩。

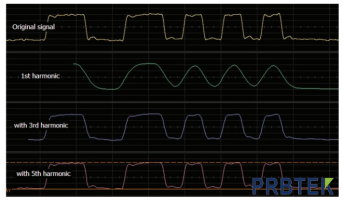

　　另一種考慮帶寬的方法是以諧波為基礎。一般而言，探頭帶寬越高，捕捉到的諧波越多，二者都會使信號精度稍有提高。如下面圖所示，原始信號為黃色跡線，一階諧波為綠色跡線。您可以看到，它們具有相同的周期和占空比，但一階諧波的上升沿明顯較 慢，并且拐角非常圓滑。藍色跡線顯示一階和三階諧波，其上升沿較快，角點變得更清晰。但在圖像的底部，我們可以看到一階、三階和五階諧波。其邊沿平緩，拐角銳利，信號頂部和底部有很多細節。帶寬越高，波形將顯露出越多的細節。

　　更高的帶寬意味著更多諧波及更豐富的信號細節

　　了解了上面的規律，我們用100 MHz探頭測量100 MHz時鐘。完成這個測量后，最終將會在屏幕上看到如下圖所示的正弦波。因此，無法得到準確的上升時間或任何真正的信號細節。這意味著所做的任何測量都不準確，毫無意義。

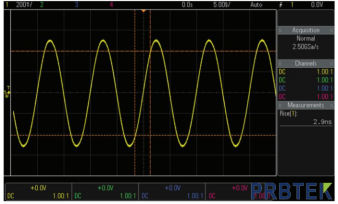

　　使用 100 MHz 探頭測量 100 MHz 時鐘信號

　　但是，如果使用500 MHz探頭測量相同100 MHz信號，就會有足夠的帶寬來捕獲更多的諧波，從而得到更精確的信號表示。

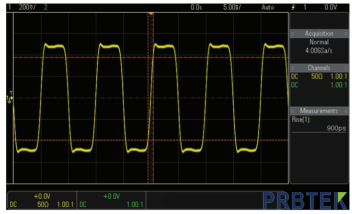

　　使用 500 MHz 探頭測量 100 MHz 時鐘信號

　　以上內容由普科科技prbtek為您分享，由此可見，示波器探頭帶寬并非越高越好，要處理的信號選擇合適的探頭帶寬是很重要的。但帶寬過高也不好，過猶不及。在確定多大帶寬適合應用并選擇正確的探頭時，這些理論和快速計算方法可以幫助大家不犯錯誤。
