如何利用示波器和電流探頭進行電流測試

　　在電流測試中，除了常用的萬用表外，我們還可以采用示波器+電流探頭的方法，在不破壞電源線的情況下，體驗簡單高效的優點。以下是操作例子。

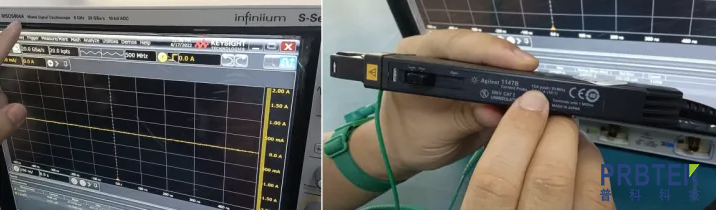

　　第一，本次操作所用示波器型號為MSOS804A，帶寬最大為8GHz，電流探頭為是德科技的1147B。

　　在示波器的通道1中連接電流探頭，示波器可以自動識別電流探頭的型號，并轉換縱軸單位。

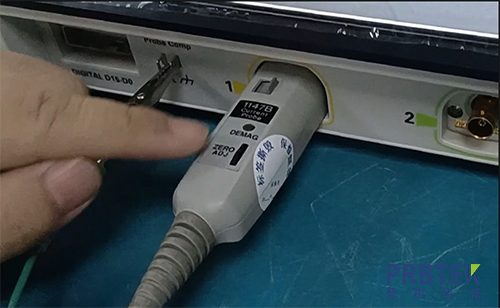

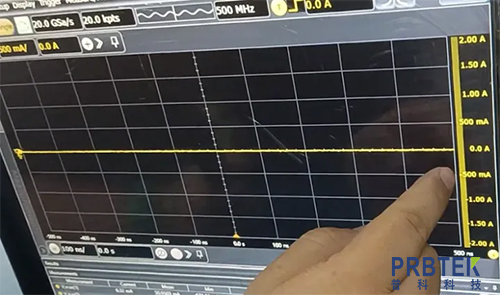

　　接著，我們將電流探頭進行消磁和歸零，可通過下圖所示位置的2個按鈕進行操作，設置完成后即可測試電流。

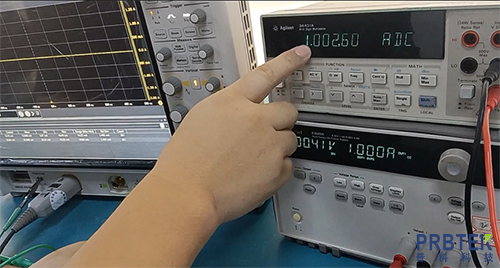

　　我們設置了一個1A的恒流源，可以用萬用表檢測電流信號。

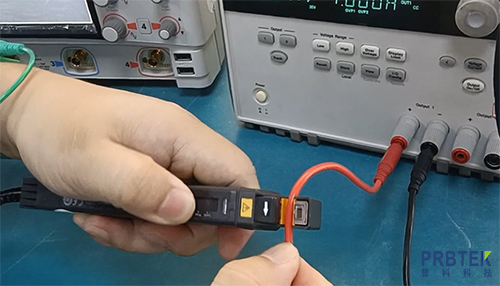

　　通過白色箭頭指示方向(即電源流向)，我們打開電流探頭的夾口，將電源線放在夾口中。

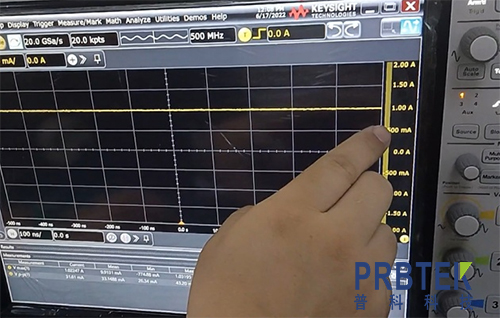

　　此時示波器上可以測量出線中的電流為1安培，也可以測量出電流的當前值、最大值等信息。

　　上述就是“示波器，電流探頭測試電流”的詳細方法。
