示波器探頭補償?shù)南嚓P(guān)知識分享

　　除輸入阻抗外，所有示波器都有特定的固有電容器。這種電容器通常很低，通常是數十個微微法拉。它不會給直流測量帶來任何問題。由于輸入電容隨著頻率的增加而開始被用作低通濾波器，因此在交流測量中十分重要。

　　探頭補償是什么?

　　探頭補償是調整探頭電容以補償示波器固有輸入電容的影響的過程。為確保測量結果具有優異的準確性或線性，需要對探頭進行適當?shù)难a(bǔ)償。

　　為何需要補償探頭?

　　補償不當?shù)奶筋^主要會導致兩個測量誤差。第一個是幅度錯誤。對比分別使用補償探頭和補償不足或補償探頭的測量，顯示即使在低頻下也有明顯的幅度變化。

　　探頭補償不當造成的另一個問題是波形失真。更準確地說，它會導致脈沖信號的上升和下降時間的變化。請記住，這些誤差會隨著頻率的增加而加劇。

　　探頭什么時候應該賠償?

　　探頭應在第一次使用或重要測量前補償。由于不同示波器的輸入電容不同，在使用不同示波器時總是需要補償探頭。通常不需要補償同一示波器的不同端口之間的移動探頭。然而，頻率信號越高，補償探頭就越重要。

　　探頭怎樣補償?

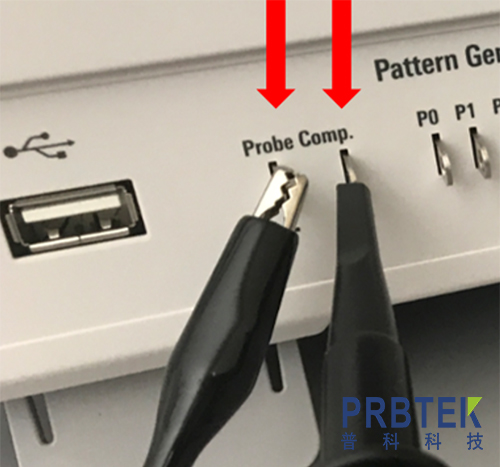

　　幾乎所有的示波器都有內置方波發生器，通常以1000Hz的頻率運行。這種發生器通常被標記為“探頭補償”，或者用方波和接地符號表示。

　　探頭的尖端與方波源相連，探頭接地線接地。

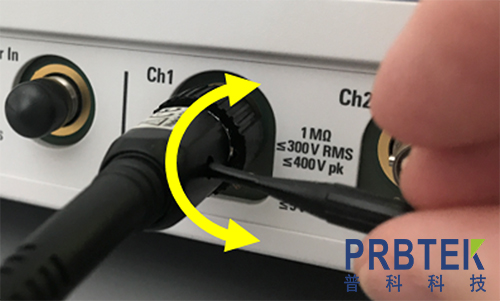

　　在方波補償信號盡可能呈矩形之前，用絕緣螺絲刀或工具調整電容。

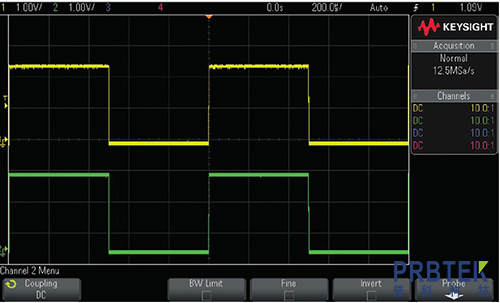

　　當補償信號的頂部基本處于水平時，說明探頭得到了適當?shù)难a(bǔ)償。

　　通過補償探頭會在信號上升沿線產生過沖，而欠補償探頭會在信號上升沿線產生下沖。

　　對過補償或欠補償探頭，補償電容會調整到波形有良好的方形邊緣。通常，這只需要稍微轉動一下。

　　請注意，方波或矩形波具有高頻和低頻重量，因此可以用于探頭補償。
