示波器探頭的接地問題

　　示波器探頭接地問題可通過積累探測經驗來解決。

　　探頭接地是電流從探頭返回源的低阻抗路徑。增加該路徑的長度將在高頻時創建探頭輸入的大共模電壓。根據下列方程式，產生電壓的行為就好像該路徑是一個感應器：

　　增加接地感應 (L)、增加電流 (di) 或降低轉換時間 (dt) 都將導致電壓增加(V)。當此電壓超過示波器定義的閾值電壓時，將出現錯誤的數據測量。

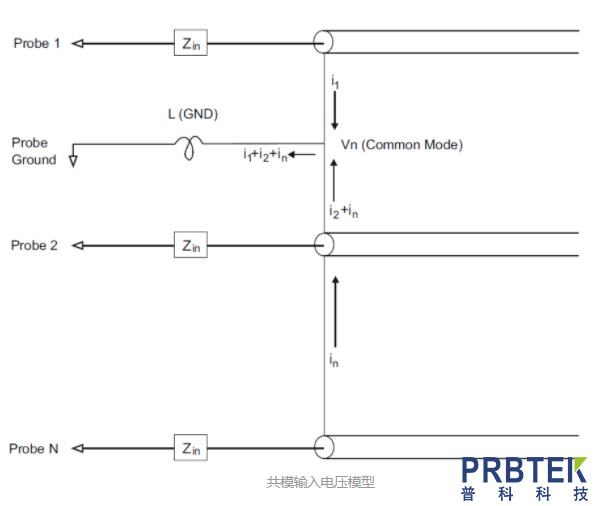

　　將一個探頭接地與許多探頭共享將強制流向每個探頭的所有電流返回時流經該探頭 (其接地返回被共用)的共用接地感應。結果是在上面的方程式中電流增大 (di)，且根據轉換時間 (dt)，共模電壓可能增加到一個會產生錯誤數據的水平。

　　除共模電壓外，長接地回路也會降低探頭系統的脈沖保真度。上升時間增加，振鈴由于探頭輸入處的干燥 LC 電路也會增加。因?yàn)閿?shù)字通道顯示重建了波形，它們不會顯示振鈴和擾動。通過檢查波形顯示，您不會發現接地問題。事實上，可能通過雜亂的毛刺或矛盾的數據測量發現問題。使用模擬通道來查看振鈴和擾動。

　　最佳探測習慣

　　由于變量 L、di 和 dt，您可能無法確定在測量設置中有多少余量。下面指導您樣成好的探測習慣：

　　? 如果使用組中的任意通道捕獲數據，每個數字通道組(D15–D8 和 D7–D0)的接地導線應該連接到被測設備的接地。

　　? 在嘈雜的環境中捕獲數據時，除了通道組的接地之外，應該使用每三個數字通道探頭的接地。

　　? 高速定時測量(上升時間 < 3ns)應該使用每個數字通道探頭自己的接地。

　　設計高速數字系統時，您應該考慮設計直接面向儀器探頭系統的專用測試端口。這將使得測量設置更容易并可重復用來獲取測試數據。

　　對于高速信號，將接地導線連接到探頭導線，夾子連接到接地導線，將夾子連接到被測設備中并使其接地。
