示波器探頭在測試直流和低頻交流時的工作原理

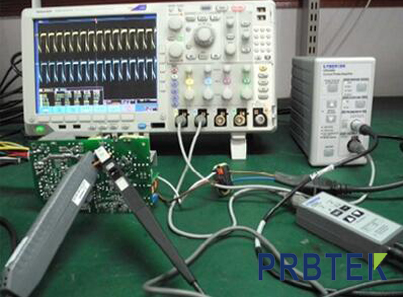

       示波器電流探頭對測量結果的準確性以及正確性至關重要，它是連接被測電路與示波器輸入端的電子部件。簡單的探頭是連接被測電路與電子示波器輸入端的一根導線，復雜的探頭由阻容元件和有源器件組成。簡單的探頭沒有采取屏蔽措施很容易受到外界電磁場的干擾，而且本身等效電容較大，造成被測電路的負載增加，使被測信號失真。

       當電流鉗閉合，把一通有電流的導體圍在中心時，響應地會出現一個磁場。這些磁場使霍爾傳感器內的電子發生偏轉，在霍爾傳感器的輸出產生一個電動勢。電流探頭根據這個電動勢產生一個反向（補償）電流送至電流探頭的線圈，使電流鉗中的磁場為零，以防止飽和。電流探頭根據反向電流測得實際的電流值。用這個方法，能夠非常線性的測量大電流，包括交直流混合的電流。

電流探頭在測試高頻時的工作原理

       隨著被測電流頻率的增加，霍爾效應逐漸減弱，當測量一個不含直流成分的高頻交流電流時，大部分是通過磁場的強弱直接感應到電流探頭的線圈。此時，探頭就像一個電流變壓器，電流探頭直接測量的是感應電流，而不是補償電流，功放的輸出為線圈提供一個低阻抗的接地回路。

電流探頭在交叉區域時的工作原理

       當電流探頭工作在20KHz的高低頻交叉區域時，部分測量是通過霍爾傳感器實現的，另一部分是通過線圈實現的。
