200M帶寬的示波器應該配一個多少帶寬的無源探頭呢？

　　前天，有個客戶咨詢，問了這樣一個問題：一個200M帶寬的示波器，配一個200M帶寬的無源探頭，能行嗎?帶寬會不會降低到140M?那么今天，就從這個問題出發，跟大家來聊一聊如何選擇合適的示波器探頭呢?示波器探頭的帶寬對示波器有何影響呢？

　　一、示波器帶寬

　　對常常跟數字示波器接觸的電器工程師而言，數字示波器的網絡帶寬可謂是她們最關注的指標之一。帶寬直接關系信號的功率高保真和檢測的精確度。大家通常說的帶寬就是指-3dB帶寬，如下圖1所顯示。在200M帶寬的數字示波器上鍵入200M的正弦波形，本質上其力度就會下降3dB。但是，倘若對這時精確測量過的信號幅度除于0.707，想借此得到真實數據信號幅度，得出的結論卻不一定恰當。由于事實上，數字示波器在設計時，為了確保帶寬參數和減少信號失真，在帶內的信號衰減力度一般會低于3dB。因此，200M帶寬是一個設計指標，確保對200M之內的正弦波形力度的損耗不得超過3dB，以獲取比較好的精確測量置信水平。

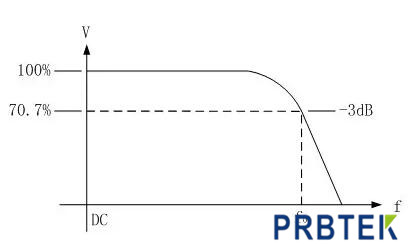

　　圖-1 帶寬定義為響應曲線中幅度下降3dB的頻率

　　二、探頭的帶寬

　　示波器要進行測量必須使用探頭，示波器探頭的帶寬對示波器有著怎樣的影響?下面我們針對應用最為廣泛的高阻無源探頭進行分析。高阻無源探頭有不同的衰減比例，如1×、10×、100×等，即使是同一個探頭，在不同的衰減檔位下，帶寬也不一樣，使用時應注意。如ZP1025S在1×檔位下的帶寬為10M，而在10×檔位下的帶寬為250M，如圖2所示。那么ZP1025S切換到10×檔位后接到ZDS2022帶寬為200M的示波器上，系統的整體帶寬是多少?答案是：仍然是200M。

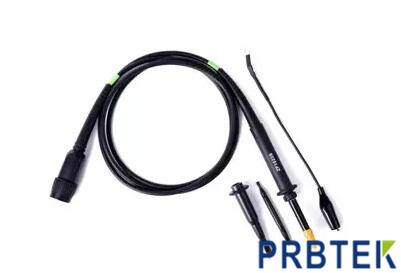

　　圖-2 示波器探頭ZP1025S

　　我們來實測驗證一下，把探頭ZP1025S連接到ZDS2022示波器上，通過探頭測量一個頻率為200M，有效值為200mV的正弦波，測量結果如圖3所示，頻率為200M，有效值為161mV，衰減了約2dB。從而，探頭與示波器組成的系統，帶寬仍然達到了200M。值得注意的是，對200M的信號并非衰減越小越好，這會帶來其他方面的問題。

　　圖-3 對200M正弦波的實測驗證

　　探頭選用的原則是，探頭的帶寬應不低于示波器帶寬，以保證連接到示波器上之后可以充分利用示波器的帶寬。當探頭的帶寬低于示波器帶寬時，系統的帶寬會受限于探頭帶寬，并可能產生額外的波形畸變，這種畸變是由于探頭與示波器不匹配造成的。使用示波器廠家推薦的探頭，可以避免由于探頭與示波器不匹配造成的額外波形畸變，并在探頭帶寬不低于示波器帶寬時，保證示波器帶寬擴展到探尖。

　　回到前面的問題：一個200M帶寬的示波器，配一個200M帶寬的無源探頭，能行嗎?帶寬會不會降低到140M?通過上面的講解，您應該很容易得到答案：這樣的配置是可行的，帶寬不會降低到140M，但為保證200M的可用帶寬，及避免額外的波形畸變，應盡可能用示波器廠家推薦的探頭。
