PRBTEK分享柔性電流探頭的選型指南

　　柔性電流探頭，即羅氏線圈。它是一種交流電流傳感器，由一個均勻纏繞在非鐵磁性材料上的環形線圈和積分器構成，輸出信號是電流對時間的微分，可以直接套在被測量的導體上來測量交流電流。廣泛應用于研發實驗室、高校、電網監控、工業檢測、生產線等，那么，如何選擇一款合適的柔性電流探頭呢?哪些指標是必須要關注的呢?今天普科科技(PRBTEK)給大家分享一下：

　　1. 帶寬

　　柔性電流探頭是交流探頭，只能測量交流，帶寬有低頻截止點(-3dB 點)fL 和高頻截止點(-3dB點)fH。如下圖：(-3dB 點：是指實際幅度的70.7%位置)

　　選擇探頭時就要考慮探頭的高頻截止點fH 和低頻截止點 是否滿足要求fL。

　　要保證幅度滿足精度要求，選擇時一般要留有5 倍余量。比如說探頭的低頻截止點是50Hz，表明實際如果測量50Hz，幅度大概是實際值的70.7%，誤差高達近30%。也就是測量50Hz 的頻率波形，那么實際選擇探頭時要考慮截止點低于10Hz 的型號探頭。高頻截止點也是同樣道理，比如說驅動頻率是100KHz，要想準確測量，必須選擇高頻帶寬大于500KHz的電流探頭，當然如果考慮到上升沿的問題，帶寬就要綜合考慮了。有些電流波形，雖然頻率只有100KHz，但是上升沿可能只有幾十個ns，就需要帶寬高達幾十MHz 的電流探頭了。

　　2、相位

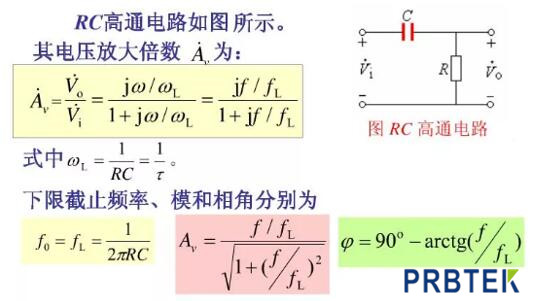

　　柔性電流探頭一般在不同頻點相移不同，原理類似于RC 的帶通過濾波器，這里簡單的舉個例子：RC 高通濾波器，幫助了解(注：網上摘錄RC 高通濾波器圖)。

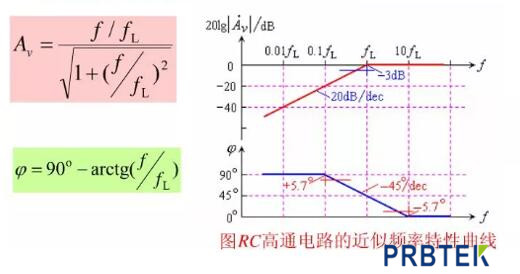

　　由此可做出如圖所示的RC高通電路的近似頻率特性曲線：

　　以上分析可知：在低頻截止點位置RC 高通濾波器相移為45°，柔性探頭類似于這種原理，柔性探頭時有源積分放大器，相移會有所不同，可通過廠家實測獲得數據。

　　以上柔性電流探頭選型指南由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、電源紋波探頭、柔性電流探頭、近場探頭、邏輯探頭、功率探頭和光探頭等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn/
