10k信號上升延遲測量:示波器探頭設置全攻略

測 10k 信號上升延遲，優先用 ×10 無源探頭，先做探頭補償與延時校準，再按規范連接與設置示波器，最后用光標或自動測量讀取延遲值，核心是控制接地電感與系統時延一致性。以下是完整設置與操作步驟：

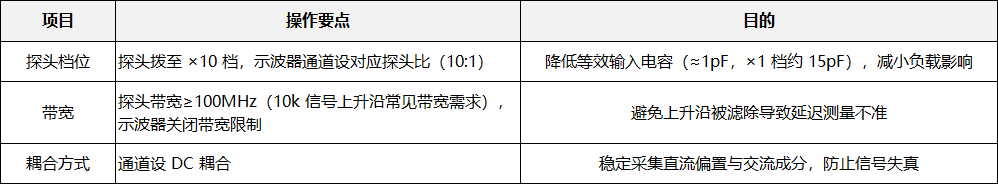

一、探頭選型與基礎設置（關鍵前提）

二、探頭補償校準（必做步驟）

連接校準信號：將探頭探針接示波器 CAL 輸出（通常 1kHz、3Vpp 方波），接地用最短接地針（≤1cm）直連校準地端，避免長接地夾引入電感時延。

調整波形：按 Auto 鍵自動設置時基與垂直刻度，使屏幕顯示 2-3 個完整方波周期；用探頭自帶調節棒調整補償電容，直至方波無過沖、欠沖，上升 / 下降沿垂直陡峭。

確認補償：補償后波形平頂、沿?zé)o畸變，否則需重新調節或更換探頭。

三、探頭延時校準（提升測量精度）

自動校準（推薦）：按 Probe 鍵進入通道探頭設置，選擇 Delay Calibration/Auto Calibration，示波器自動測量并存儲探頭延時補償值（顯示 Calibrated Delay）。

手動校準（無自動功能時）：

短接探頭（探針接地），記錄時間零點（觸發基線）；

接入校準信號，用光標標記上升沿 50% 閾值點，讀取與零點的偏差，手動輸入示波器做延時補償。

四、信號連接規范（控制誤差核心）

接地：用探頭最短接地針（≤1cm）連接被測電路參考地，嚴禁長接地夾（電感會引入 ns 級時延誤差）。

探針：探針垂直接觸信號點，避免晃動或接觸不良導致波形抖動。

雙路測量（對比延遲時）：兩路探頭接地與接線長度一致（誤差≤1mm），消除路徑時延差。

五、示波器觸發與測量設置

觸發設置：

觸發源選被測通道（如 CH1），觸發模式為邊沿觸發，極性選上升沿；

觸發電平設信號幅值的 50%（延遲測量常用閾值），釋抑時間設為信號周期的 1-2 倍，防止誤觸發。

時基與垂直刻度：

時基調至能清晰顯示上升沿細節（如 10μs/div，10k 信號周期 100μs，顯示 1-2 個周期）；

垂直刻度調至信號占屏 80%，提升讀數分辨率。

測量方式：

自動測量：按 Measure 鍵，選擇 Rise Delay，示波器自動讀取上升沿 50% 閾值點的延遲值；

光標測量：?jiǎn)⒂脮r(shí)間光標，光標 1 對基準信號上升沿 50% 點，光標 2 對被測信號同閾值點，屏幕顯示時間差即為上升延遲。

六、常見誤差與規避

接地電感：用短接地針（≤1cm），避免接地環路；

探頭負載：×10 檔 + 示波器 1MΩ 輸入，減少對 10k 信號電路的影響；

系統時延：雙路測量時保持接線與接地一致，校準后再測。

七、測量流程總結

探頭 ×10 檔→示波器設 10:1 探頭比→DC 耦合→關閉帶寬限制；

做探頭補償與延時校準；

短接地針連接被測信號與地；

50% 電平觸發→調整時基 / 垂直刻度→用自動測量或光標讀取上升延遲。
