安全應用：如何規避羅氏線圈次級能量的潛在風險？

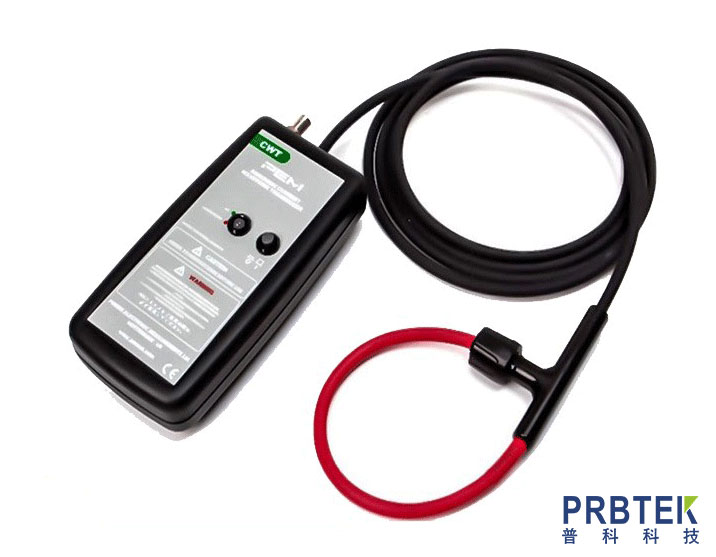

羅氏線圈因非接觸測量、寬量程、無磁飽和等優勢，被廣泛用于電力短路監測、新能源汽車電流采集、工業高頻測試等場景。但很多工程師和運維人員在使用時，常忽略其次級能量的潛在風險 —— 輕則擊穿后端芯片，重則引發設備燒毀，甚至造成輕微灼傷。

本文針對羅氏線圈次級能量的常見安全問題，拆解 “風險類型 + 規避方法 + 實操技巧”，內容通俗易懂，適配從新手到資深工程師的不同需求，幫你快速掌握安全應用要點，同時規避 90% 以上的實操風險。

一、先搞懂：羅氏線圈次級能量有哪些安全風險？（新手必看）

羅氏線圈次級能量的風險，并非來自 “能量總量大”，而是 “能量瞬時特性” 與 “應用不當” 的疊加。日常使用中，主要有 3 類高頻風險，需優先警惕：

1. 過壓風險：最易忽略，卻最傷設備

觸發場景：次級回路突然開路（比如拔示波器探頭時沒接假負載）、初級電流驟變（如雷擊、電路短路）。

危害后果：次級電壓會飆升至數千伏（公式：U?=M×dI?/dt，M 為互感，dI?/dt 為電流變化率），直接擊穿 ADC 芯片、運算放大器等后端設備，甚至導致線圈絕緣層老化開裂。

常見案例：某新能源實驗室調試時，斷開羅氏線圈與采集卡的連接后，未接假負載，恰逢電路出現瞬時短路，次級電壓驟升為 800V，瞬間燒毀價值 2000 元的采集卡。

2. 過載風險：負載選錯，線圈易燒

觸發場景：次級負載電阻過小（如誤接短路導線）、長期超額定功率運行。

危害后果：次級電流驟增（I?=U?/R 負載），線圈繞組因過熱熔斷，絕緣層碳化，嚴重時會引發導線起火。

關鍵數據：若次級電壓 10V，負載電阻 1Ω，電流會達到 10A，線圈功率（P=I2R）會超過額定值 10 倍以上，10 秒內即可燒毀。

3. 人身接觸風險：概率低，但需防范

觸發場景：潮濕環境下接觸裸露的次級端子、脈沖場景中直接觸碰未防護的接線。

危害后果：高電壓可能擊穿空氣產生火花，造成手部局部輕微灼傷；若環境潮濕（人體電阻降低），可能產生微弱電擊感，但無致命風險（次級能量通常在 0.01J-1J，遠低于致命閾值 50J）。

二、5 步規避方案：從選型到維護，全流程控風險

羅氏線圈次級能量的風險，只要按 “選型→電路設計→安裝→調試→維護”5 步操作，就能有效規避。每一步都有具體標準和實操技巧，直接套用即可。

第一步：選型避坑 —— 選對線圈，風險少一半

選型是源頭控制，核心是 “匹配場景需求”，避免 “大參數線圈用小場景” 或 “小參數扛大電流”。重點看 3 個參數：

避坑提醒：別盲目追求 “高互感”！互感越大，相同電流變化率下，次級電壓越高，過壓風險也越大。

第二步：電路設計 ——3 個保護措施，防過壓防過載

電路設計是核心防護，重點加設 “鉗壓、限流、信號調理”3 類電路，既能控風險，又不影響測量精度：

1. 防開路過壓：并聯鉗壓元件（必做）

次級開路是過壓重災區，必須在次級兩端并聯鉗壓元件，根據場景選對應類型：

工頻 / 緩變場景：用穩壓管（如次級電壓 5V，選 5.6V/1W 穩壓管），成本低，靜態電流?。?/span>

脈沖 / 高頻場景：用 TVS 瞬態抑制二極管（如次級電壓 100V，選 120V/100W TVS），響應快（≤1ns），耐浪涌能力強；

高壓場景：用壓敏電阻（如次級電壓 500V，選 600V 壓敏電阻），通流容量大，適合雷擊防護。

實操技巧：鉗壓元件要緊貼線圈次級端子焊接，導線長度≤5cm，減少寄生電感導致的保護延遲。

2. 防過載短路：串聯限流電阻 + 熔斷絲

限流電阻：選金屬膜電阻，阻值 =（U?max/I?max）-R 線圈（I?max 為線圈允許最大電流，通?！?00mA）。比如 U?max=100V，R 線圈 = 50Ω，I?max=100mA，選 1kΩ/2W 電阻；

熔斷絲：選快熔型（如 0603 封裝，120mA），熔斷速度≤100ms，短路時快速斷開，保護線圈。

3. 信號調理：加積分電路 + 放大器（兼顧安全與精度）

羅氏線圈輸出的是 “電流變化率信號”，需通過積分電路轉化為 “與電流成正比的信號”，再用放大器放大到 0-5V（或 0-10V），適配后端設備：

積分電路：用 OPA2277 運放 + 1μF 電容 + 10kΩ 電阻，積分時間常數匹配初級電流頻率（如工頻 50Hz，選 3ms）；

放大器：用同相比例放大，放大倍數 = 1+Rf/R1，確保放大后電壓≤設備最大輸入。

安全優勢：放大器高輸入阻抗（≥1MΩ）可限制次級電流≤10μA，即使有高電壓，也不會燒設備。

第三步：安裝規范 ——4 個細節，避免人為風險

安裝時的小細節，直接影響安全，重點做好 4 點：

線圈固定：用尼龍支架固定，避免線圈外殼與金屬設備直接接觸，減少漏電風險；

導線耦合：羅氏線圈要完全閉合，接口扣緊；電流互感器要讓導線居中穿過，避免偏移導致磁耦合不均；

接線要求：區分次級正負極，避免接反；裸露導線用絕緣膠帶包裹，防止短路；

接地處理：線圈屏蔽層單獨接保護地（PE 地），接地電阻≤4Ω；信號地與電源地單點連接，避免地環流干擾。

第四步：調試技巧 —— 先接假負載，再測實際信號

調試是風險高發期，按 “先假負載→后實際負載” 的順序操作，避免開路：

調試前，先在次級端子并聯假負載（阻值與實際負載一致，如 100Ω/1W）；

用低壓小電流（如 1A 工頻電流）測試，確認輸出信號正常（幅值、波形符合理論值）；

逐步增大電流至額定值，觀察次級電壓、電流是否在安全范圍；

若需斷開負載（如拔示波器探頭），先接好假負載，再斷開原負載。

第五步：維護要點 —— 定期檢查，延長壽命減風險

日常維護不能少，重點做 3 項檢查，每季度 1 次：

外觀檢查：看線圈是否有過熱變色、絕緣層破損，接線端子是否松動氧化；

絕緣檢測：用 500V 絕緣電阻表測線圈繞組與外殼的絕緣電阻，應≥100MΩ，否則需清潔或更換；

保護元件更換：TVS 管、壓敏電阻每 2 年換 1 次（或觸發過壓報警后立即換），避免性能退化。

三、常見問題解答（FAQ）：新手常問的 3 個安全問題

1. 羅氏線圈次級能量會電死人嗎？

不會。多數場景下次級能量在 0.01J-1J，遠低于人體致命能量（50J），僅極端脈沖場景可能造成輕微灼傷，做好防護即可。

2. 次級回路可以長期開路嗎？

絕對不行！開路會導致次級電壓飆升，輕則燒設備，重則加速線圈老化，必須接假負載或鉗壓元件。

3. 用了鉗壓元件，還需要接假負載嗎？

建議接。鉗壓元件主要防瞬時過壓，假負載可避免長期開路導致的線圈損耗，雙重保護更安全。

四、總結：羅氏線圈安全應用的核心原則

羅氏線圈次級能量的風險，核心是 “預防大于補救”。記住 3 個核心原則：

選型時 “匹配場景”，不盲目追求高參數；

電路中 “加足保護”，鉗壓、限流一個都不能少；

操作時 “規范流程”，調試先接假負載，維護定期查絕緣。

只要按以上方法操作，就能讓羅氏線圈安全穩定運行，既發揮其測量?jī)?yōu)勢，又避免安全事故。
