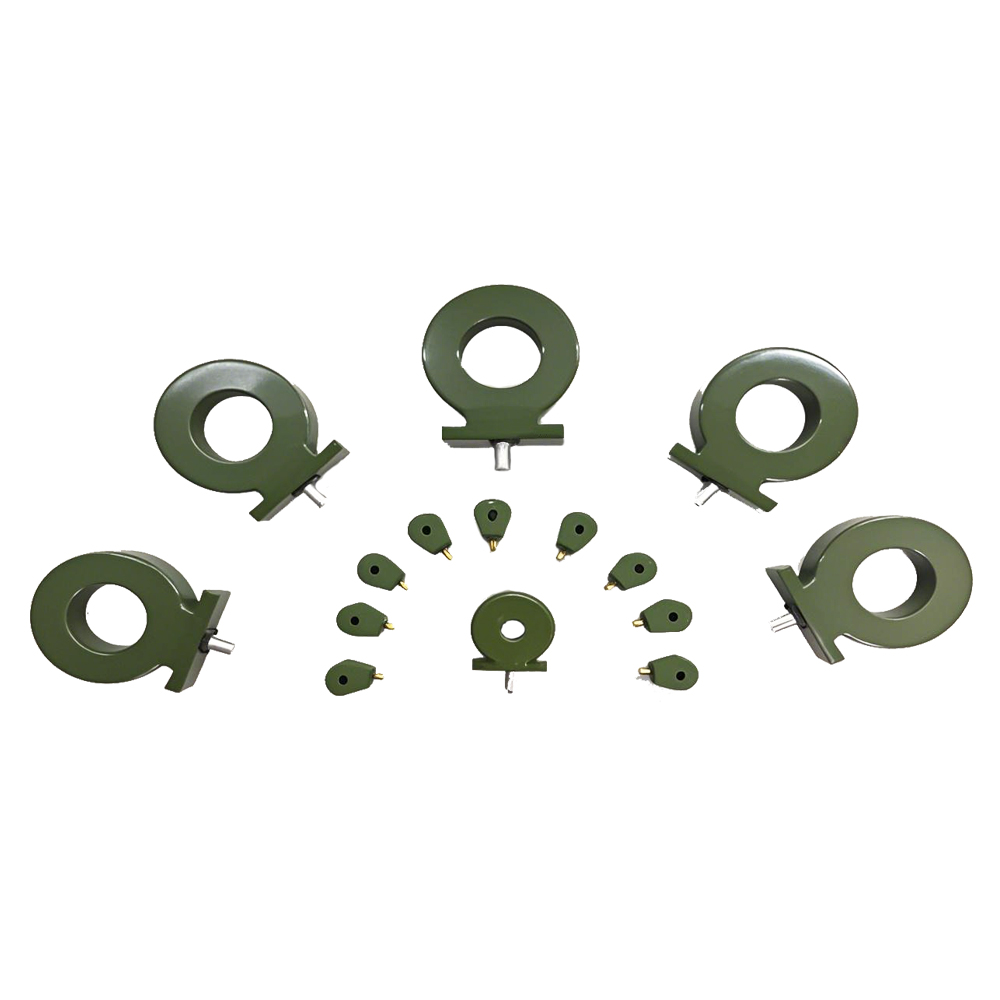

【選型指南】普科科技 PK 系列電流互感器

普科科技 PK 系列電流互感器基于電磁感應原理，以非接觸式測量實現大電流線性轉換與高壓電氣隔離，具備寬頻帶響應（0.1Hz 至數 MHz）、納秒級上升沿捕捉能力及高靈敏度特性，廣泛適用于軍工瞬態功率分析、醫療高頻監測、新能源汽車電機控制等場景。為幫助用戶精準匹配應用需求，本指南從核心參數匹配、場景適配、定制化確認、選型驗證四維度提供系統選型方案。

一、核心參數匹配：鎖定基礎型號

電流互感器的核心參數直接決定測量精度與安全性，需優先根據被測電流特性、測量?jī)x器要求鎖定關鍵指標，篩選對應型號。

1.1 電流范圍：匹配峰值與有效電流需求

不同型號的最大峰值電流與最大有效電流差異顯著，需結合被測場景中電流的瞬時峰值與長期有效值選擇，避免過載損壞或量程冗余導致精度下降。各型號核心電流參數如下表所示：

選型原則：

被測電流峰值 ≤ 所選型號最大峰值電流的 90%，預留 10% 安全余量（如被測峰值 18000A，選最大峰值 25000A 的 PK-101）；

被測電流長期有效值 ≤ 所選型號最大有效電流（如長期工作電流 180A，選最大有效電流 200A 的 PK-101，而非 150A 的 PK-4997）。

1.2 輸入輸出比：適配測量?jī)x器量程

輸入輸出比決定 “被測大電流” 與 “輸出小信號” 的轉換關系，需與示波器、數據采集卡等測量?jī)x器的輸入范圍匹配，確保輸出信號處于儀器最佳測量區間（通常為儀器量程的 30%-80%）。

儀器輸入范圍為 ±5V 時：若被測電流 100A，選 1A:1V 的 PK-2100（輸出 100V，超出量程，不合適）；選 10A:1V 的 PK-110（輸出 10V，仍超量程）；選 40A:1V 的 PK-3082（輸出 2.5V，符合要求）；

儀器輸入范圍為 ±10V 時：若被測電流 500A，選 1A:1V 的 PK-2100（輸出 500V，超量程）；選 10A:1V 的 PK-110（輸出 50V，超量程）；選 100A:1V 的 PK-4997（輸出 5V，符合要求）。

關鍵提示：全系列輸出阻抗均為 50Ω，需確保測量?jī)x器輸入阻抗匹配（建議設為 50Ω），避免信號反射導致失真。

1.3 前沿上升時間：捕捉瞬態信號細節

前沿上升時間決定互感器對快速變化電流的響應能力，需根據被測信號的上升沿速度選擇，確保完整還原瞬態波形：

納秒級瞬態信號（如上升沿≤50ns）：選上升時間 50ns 的型號（PK-110、PK-2100、PK-4100、PK-101），如雷達發射機、射頻功率放大器測試；

中速瞬態信號（上升沿 50-100ns）：選上升時間 70ns 的型號（PK-410、PK-4997），如工業設備開關瞬態；

低速瞬態信號（上升沿 100-200ns）：選上升時間 100ns（PK-2877、PK-150、PK-3082）或 200ns（PK-4418）的型號，如電網故障電流、大型電機啟動。

1.4 頂降與電流時間積：保障長時間測量精度

頂降：指電流持續期間輸出信號的衰減程度，頂降越小，長時間測量精度越高。

高精度長時間測量（如持續 1μs 以上的脈沖）：選頂降≤0.1%/μs 的型號（PK-410、PK-4100、PK-2877、PK-3082）；

短時間脈沖測量（如≤1ms）：可選頂降 10%/ms 的型號（PK-110、PK-4997、PK-101），性價比更高。

電流時間積（I?t）：衡量互感器耐受 “電流 × 持續時間” 的能力，需滿足被測電流與持續時間的乘積 ≤ 型號最大電流時間積。

如被測電流 100A、持續時間 2ms（I?t=0.2A?s），選最大 I?t≥0.2A?s 的 PK-3082（0.2A?s）或 PK-101（0.3A?s）；

若被測 I?t=0.4A?s，需選最大 I?t=0.5A?s 的 PK-4418。

二、應用場景適配：細化功能需求

不同領域的測量環境、目標參數差異較大，需結合場景特點進一步確認型號細節，確保適配性。

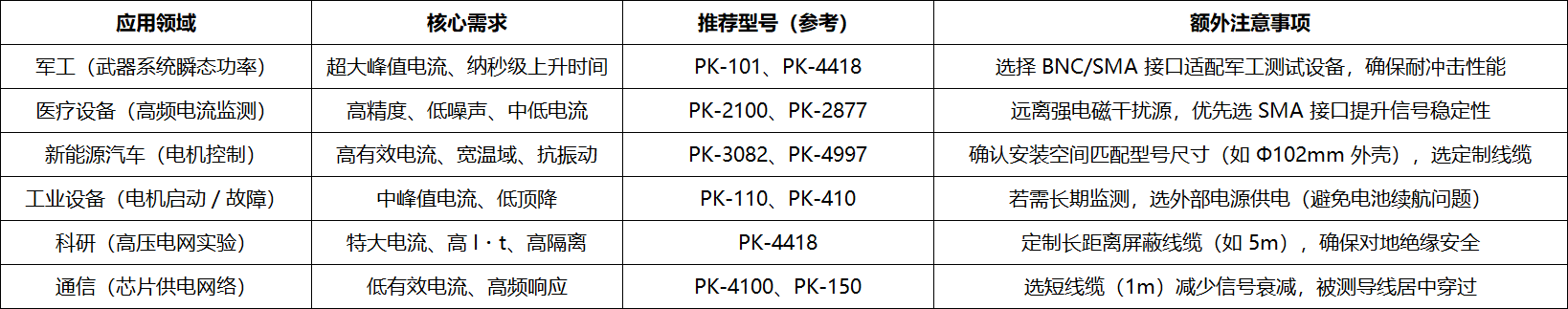

2.1 按行業與場景分類

2.2 安裝與尺寸適配

各型號外殼尺寸以 Φ102mm（外徑）、Φ51mm（內徑）為主（PK-2877、PK-410 等部分型號尺寸略有差異，需參考說明書圖紙），需根據被測導線直徑與安裝空間確認：

小直徑導線（≤10mm）+ 緊湊空間：所有型號均適用（內徑 Φ51mm 足夠容納）；

大直徑導線（10-30mm）+ 常規空間：優先選標準尺寸型號，確保導線可輕松穿過內徑；

特殊安裝場景（如狹小機柜、戶外高壓柜）：訂貨時提供安裝空間尺寸，廠家可優化外殼結構（需定制）。

三、定制化需求確認：補充非標準配置

若標準配置無法滿足特殊場景需求，可通過定制化選項優化使用體驗，需明確以下內容：

3.1 接口定制

標準接口涵蓋 BNC、SMA、WD-2Z，可根據測量?jī)x器接口類型定制：

示波器 / 數據采集卡常用：BNC 接口（標準配置，適配多數設備）；

高頻精密測量：SMA 接口（低損耗，適配射頻儀器，如 PK-2100、PK-2877 可定制）；

高壓大電流場景：WD-2Z 接口（如 PK-3082，增強抗高壓能力）；

特殊儀器：提供儀器接口規格（如接口型號、引腳定義），廠家可定制適配接口。

3.2 線纜定制

標準線纜長度需結合測量點與儀器的距離確認，支持定制：

短距離測量（≤2m）：標準線纜（1m/2.5m）即可，減少信號衰減；

長距離測量（>2.5m）：定制屏蔽線纜（如 5m、10m），需告知廠家環境干擾強度（匹配屏蔽等級）；

特殊環境（高溫 / 油污）：定制耐溫（-40℃-120℃）、耐油線纜，確保長期穩定使用。

3.3 精度與校準需求

常規精度（±5%）：標準型號均滿足（說明書標注精度）；

高精度需求（±2% 以內）：訂貨時注明，廠家提供額外校準服務（需增加校準流程，延長交貨周期）；

現場校準：可聯系廠家提供上門校準服務（需額外付費，校準后提供新校準報告）。

四、選型驗證與訂貨：確保信息準確

4.1 選型核對清單

完成初步選型后，需核對以下信息，避免遺漏關鍵需求：

1. 電流參數：峰值電流、有效電流、I?t 是否均滿足被測場景；

2. 信號特性：上升時間、頂降是否匹配瞬態信號要求；

3. 儀器適配：輸入輸出比、輸出阻抗是否與測量?jī)x器匹配；

4. 安裝條件：型號尺寸、線纜長度是否適配安裝空間；

5. 環境要求：是否需要定制耐溫、耐干擾、高絕緣的特殊配置。

4.2 訂貨信息

訂貨時需明確提供以下信息，確保配置準確：

• 型號（如 PK-101）；

• 定制需求（如接口類型 SMA、線纜長度 5m）；

• 特殊環境說明（如高溫、強干擾）。

如需技術支持或確認選型，可聯系西安普科電子科技有限公司;

五、選型常見問題（FAQ）

1. Q：被測電流既有瞬態峰值（如 20000A），又有長期有效值（如 180A），該如何選？
   A：優先滿足峰值電流（選最大峰值 25000A 的 PK-101），同時確認其最大有效電流 200A≥180A，可直接適配；若有效值接近上限，建議選更大有效電流型號（暫無更大有效值型號時，可聯系廠家定制擴容）。

2. Q：測量高頻信號（如 5MHz）時，哪種型號更合適？
   A：全系列工作頻率覆蓋至數 MHz，優先選上升時間短的型號（如 PK-101、PK-2100，上升時間 50ns），配合 50Ω 輸入阻抗的高速示波器，減少信號失真。

3. Q：在潮濕環境下測量，是否有防護措施？
   A：標準型號不建議在潮濕環境使用（說明書明確禁止），若需在潮濕場景（如戶外）使用，可定制防水外殼（IP65 等級），同時選擇耐潮線纜，訂貨時需特別說明環境濕度范圍。
