PRBTEK普科科技PK系列電流互感器在電容放電測試中的應用

在電容放電測試領域，精準的電流測量是保障測試結果可靠性的核心。脈沖幅度、脈沖長度、上升時間和電流時間積是為電容放電應用選擇電流監測設備時需要重點評估的關鍵參數，而普科科技 PRBTEK 推出的 PK 系列電流互感器憑借其卓越性能，在該領域展現出獨特的應用價值。

PK 系列電流互感器工作原理及優勢

PK 系列電流互感器基于電磁感應定律工作。當被測端的大電流信號通過一次繞組時，會產生交變磁場，該交變磁場在二次繞組中感應出與一次電流成比例的小電流信號，從而方便進行測量。其采用非接觸式測量方式，能夠?qū)崿F(xiàn)數千伏信號的電氣隔離。這一特性不僅避免了測試設備對被測信號產生干擾，更保障了測試數據的穩定性以及測試人員的安全性。

PK 系列電流互感器在寬頻帶響應方面表現卓越，可達數百 MHz，能夠精準捕捉納秒級的瞬態脈沖與 MHz 級載波電流。搭配高速示波器使用時，能完整還原波形細節，這對于電容放電測試中復雜電流波形的分析極為關鍵。同時，PK 系列具有高靈敏度的毫安級分辨率以及低噪聲設計，可用于微安級微小信號的檢測，滿足電容放電測試中對不同電流量級測量的需求。此外，該系列的電流互感器具有納秒級傳輸延遲，能夠?qū)崟r(shí)追蹤電流的變化，這一特性在電容放電測試中能夠更及時、準確地反映電流的動態情況。

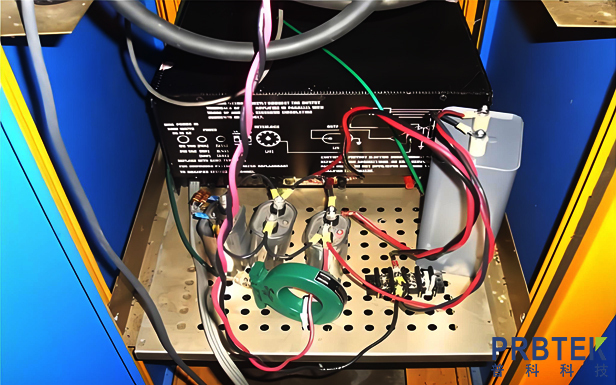

PK 系列在電容放電測試中的具體應用

在電容放電測試中，不同的應用場景對電流互感器的參數要求各異。普科科技的 PK 系列擁有豐富的型號，能夠滿足多樣化的需求。

例如，在一些需要測量較大電流的電容放電場景中，PK-4418 型號表現出色。它的輸出范圍僅 0.001V/A，可適配高達 50000A 的峰值電流。在面對電容放電產生的大電流時，其極低的輸出靈敏度可有效避免信號過載，確保測量的穩定性，能夠精準地測量大電流脈沖幅度等關鍵參數。而 PK-101 型號，最大峰值電流達 25000A，最大電流時間積為 0.3A?s，可承受長時間大電流沖擊。在某些工業電容放電測試場景中，需要長時間穩定監測大電流，PK-101 能夠滿足這一需求，在冶金、礦山等行業涉及的大型電容設備放電電流監測中表現卓越。

對于一般工業設備或中小型電力變壓器相關的電容放電測試，PK-2100/PK-4100 較為適用。它們的輸出范圍為 1V/A，適配 500A 峰值電流。其中 PK-4100 在高頻響應上尤為突出，擁有 35MHz 的 3dB 高頻帶寬，在電容放電測試中，特別是涉及高速電路中電容放電的情況，能夠精準捕捉電流信號變化，準確測量脈沖長度、上升時間等參數。PK-150 型號最大峰值電流為 1000A，最大電流時間積 0.006A?s，其抗飽和能力強。在工業自動化生產線中，電容放電過程可能會出現電流波動，PK-150 能夠在這種情況下保持線性輸出，確保測量數據的精準性，為后續對電容放電特性的分析提供可靠依據。

在一些對高頻小電流監測要求極高的電容放電測試場景，如醫療設備研發中涉及的電容放電測試，PK-2877 表現優異。它的輸入輸出比為 1A:1V，最大峰值電流 100A，能夠清晰檢測微弱電流變化，對于分析電容放電過程中的微小電流變化細節具有重要意義。

應用案例效果評估

某電子設備制造企業在進行產品研發過程中，涉及到大量的電容放電測試。引入普科科技 PRBTEK 的 PK 系列電流互感器后，測試效果得到顯著提升。在對一款新型電子設備的電容放電測試中，使用 PK-4100 型號，成功捕捉到了以往難以察覺的高頻電流變化細節，通過對這些細節的分析，研發團隊優化了電路設計，有效提升了產品性能。在另一項針對工業設備電容放電保護裝置的測試中，采用 PK-150 型號，準確測量了不同工況下電容放電的電流變化，為保護裝置的參數優化提供了精準數據，大大提高了保護裝置的可靠性。

綜上所述，普科科技 PRBTEK 的 PK 系列電流互感器憑借其獨特的工作原理、豐富的型號選擇以及出色的性能表現，在電容放電測試領域具有廣闊的應用前景。它能夠?yàn)殡娙莘烹姕y(cè)試提供更精準、更全面的電流測量解決方案，助力相關行業的技術研發與生產優化。
