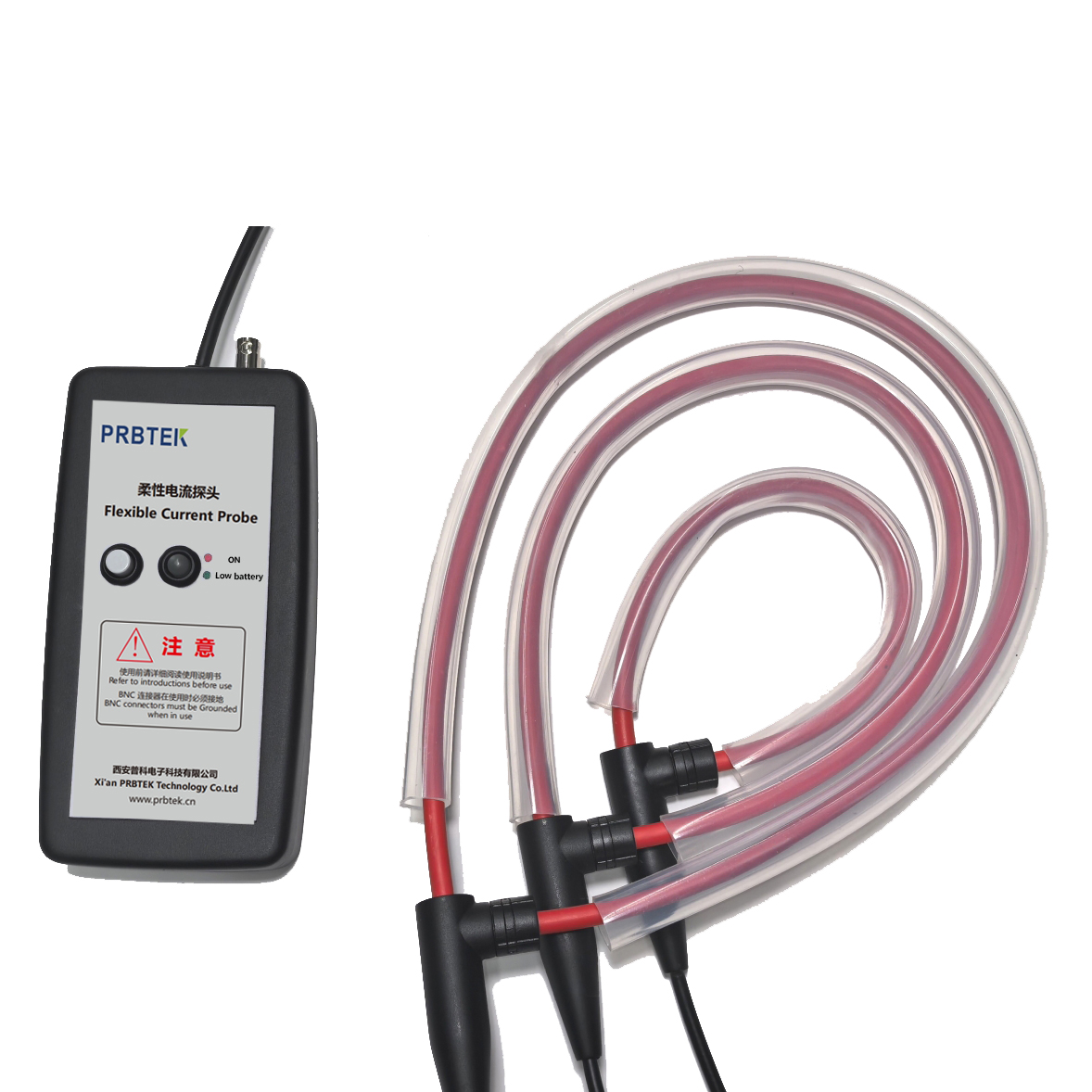

【選型指南】普科 PK-CWT 系列羅氏線圈

普科 PK-CWT 系列羅氏線圈憑借柔性開環結構、寬頻段覆蓋及全量程電流測量能力，廣泛適用于電力設備監測、電磁兼容測試、高頻加熱爐檢測等多領域。為幫助用戶精準匹配應用需求，以下從核心參數匹配、應用場景適配、定制化需求確認、選型驗證四維度提供完整選型指南。

一、核心參數匹配：確定基礎型號

羅氏線圈的核心參數直接決定測量精度與適用性，需優先根據實際測量需求鎖定關鍵指標，匹配對應型號。

1.1 電流范圍：匹配被測電流峰值

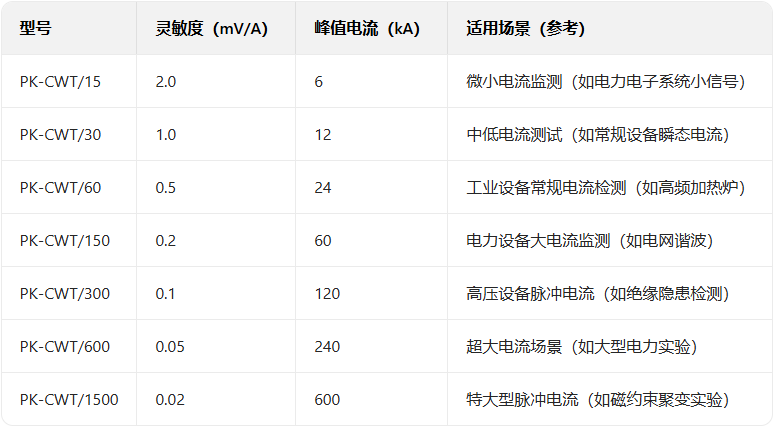

不同型號的峰值電流覆蓋范圍差異顯著，需結合被測場景中最大電流峰值選擇，避免過載損壞或量程冗余導致精度下降。各型號峰值電流與靈敏度對應關系如下表所示：

選型原則：被測電流峰值應處于所選型號峰值電流的 70%-90% 區間，既保證測量精度，又預留安全余量。例如：若被測電流峰值為 8kA，應選擇峰值電流 12kA 的 PK-CWT/30（而非 6kA 的 PK-CWT/15，避免過載）。

1.2 靈敏度：適配測量?jī)x器輸入范圍

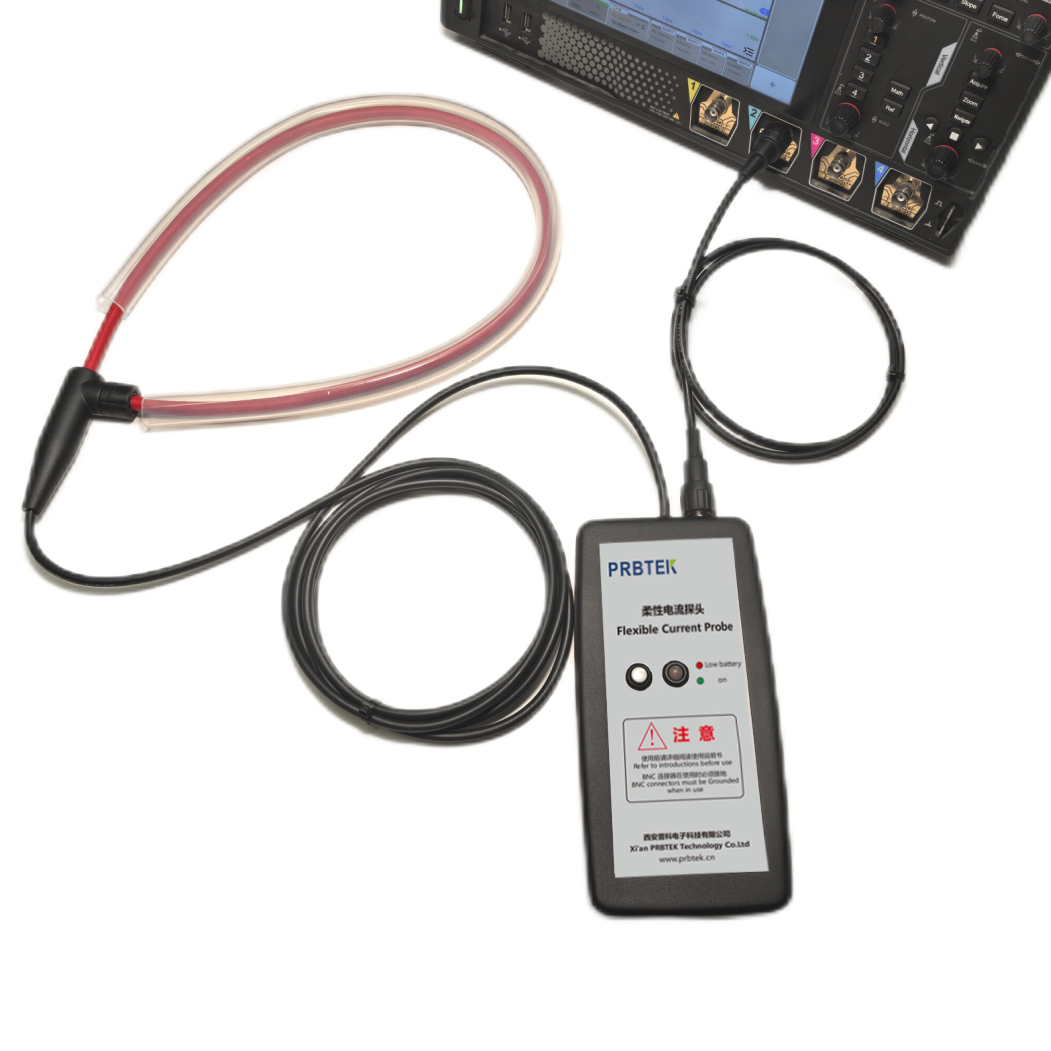

靈敏度決定線圈輸出信號強度，需與示波器、數據采集器等測量?jī)x器的輸入阻抗及量程匹配，確保信號可被精準捕捉。

當測量?jī)x器輸入阻抗為1MΩ時：直接匹配表中靈敏度（如 PK-CWT/15 的 2.0mV/A，即 1A 電流對應 2mV 輸出）；

當輸入阻抗為50Ω時：靈敏度會減半（如 PK-CWT/15 在 50Ω 阻抗下靈敏度為 1.0mV/A），需根據儀器量程調整型號。

示例：若使用輸入阻抗為 1MΩ、量程 ±10V 的示波器，測量 5kA 電流時，輸出信號為 5kA×2.0mV/A=10mV（符合儀器量程），可選擇 PK-CWT/15；若測量 10kA 電流，輸出信號為 10kA×1.0mV/A=10mV，應選擇 PK-CWT/30。

1.3 頻率帶寬：覆蓋被測信號頻率范圍

全系列線圈低頻帶寬 0.1Hz - 高頻 16MHz，可覆蓋從超低頻緩變信號到高頻瞬態信號的全場景，但需結合具體被測信號頻率確認：

超低頻場景（如 0.1Hz-1kHz 緩變電流）：全系列均適用，無需額外篩選；

高頻瞬態場景（如 1MHz-16MHz 脈沖電流）：需確認型號的高頻 3dB 帶寬（全系列均為 16MHz，可直接適配）；

特殊高頻干擾場景：需遠離≥MHz 級干擾源（參考 “注意事項”），無需調整型號。

1.4 電流變化率（di/dt）：應對瞬態電流沖擊

全系列（除 PK-CWT/15 外）耐受最大電流變化率為40kA/μs，PK-CWT/15 為 20kA/μs，需根據被測場景中瞬態電流的變化速率選擇：

常規瞬態場景（如 di/dt≤20kA/μs）：PK-CWT/15 及以上型號均適用；

高瞬態場景（如 di/dt=20-40kA/μs）：需選擇 PK-CWT/30 及以上型號；

極端瞬態場景（di/dt>40kA/μs）：需聯系廠家評估定制方案。

二、應用場景適配：細化功能需求

不同領域的測量環境與目標差異較大，需結合場景特點進一步確認線圈長度、抗干擾能力等細節。

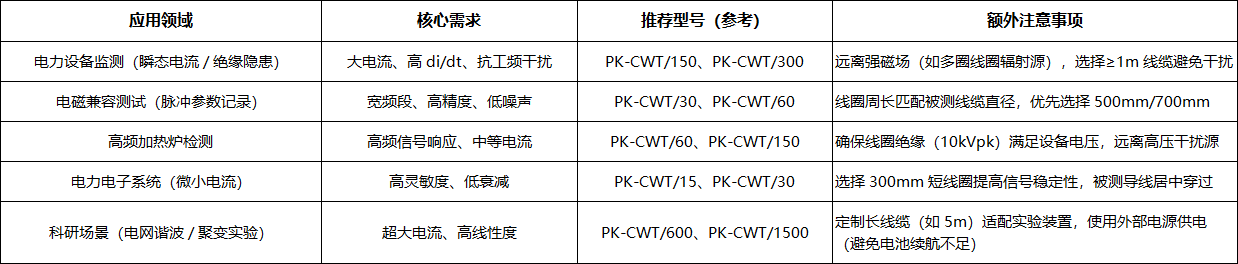

2.1 按測量環境與目標分類

2.2 線圈長度（周長）選擇

標準線圈周長提供 300mm、500mm、700mm、1000mm 四種，需根據被測導線直徑及安裝空間選擇：

小直徑導線（≤10mm）+ 緊湊空間：300mm/500mm 線圈（如電路板引腳測量）；

中直徑導線（10-30mm）+ 常規空間：700mm 線圈（如工業設備母線）；

大直徑導線（>30mm）+ 開闊空間：1000mm 線圈（如電網電纜）；

特殊尺寸（如超大導線 / 狹小管道）：聯系廠家定制線圈周長（如 1200mm、200mm）。

關鍵提示：線圈周長需大于被測導線直徑 + 20mm，確保導線能居中穿過（避免邊緣區域測量誤差）。

2.3 線纜長度選擇

標準線纜長度為 1m、2.5m，需根據測量點與儀器的距離及干擾環境確認：

• 短距離測量（≤1m）+ 低干擾環境：1m 線纜（減少信號衰減）；

• 中長距離測量（1-5m）+ 常規環境：2.5m 線纜（標準配置，適配多數場景）；

• 長距離測量（>5m）+ 高干擾環境：定制線纜（需廠家評估信號衰減，建議搭配屏蔽線纜）。

三、定制化需求確認：補充非標準配置

若標準配置無法滿足需求，可通過定制化選項優化使用體驗，需明確以下內容：

3.1 特殊尺寸定制

• 線圈周長：提供非標準周長（如 150mm、1500mm），需告知被測導線直徑及安裝空間尺寸；

• 線纜長度：定制超過 2.5m 的線纜（如 5m、10m），需說明測量點與儀器的距離及環境干擾強度（廠家將匹配屏蔽方案）。

3.2 供電方式選擇

全系列支持兩種供電方式，需根據使用場景靈活性需求確認：

• 移動場景（無外接電源）：4 節 5 號堿性電池（續航 8 小時，適合現場臨時測量）；

• 固定場景（長期測量）：外部電源適配器（無需更換電池，避免續航中斷，此時電池自動不工作）。

3.3 精度與線性度要求

• 常規精度需求（±0.5% 以內）：標準型號即可滿足（母線居中時校準讀數 ±0.3%，10mm 直徑導體 ±0.5%）；

• 高精度需求（±0.3% 以內）：需在訂貨時注明，廠家將提供額外校準服務（線性度標準為 0.05%，無需額外定制）。

四、選型驗證與訂貨：確保信息準確

4.1 選型核對清單

完成初步選型后，需核對以下信息，避免遺漏：

1. 型號是否匹配峰值電流、靈敏度（如測量 100kA 電流，選擇 PK-CWT/300）；

2. 線圈周長是否適配被測導線直徑（如 30mm 導線選擇 1000mm 線圈）；

3. 線纜長度是否覆蓋測量距離（如設備距儀器 3m，定制 3m 線纜）；

4. 供電方式是否符合使用場景（如實驗室固定測量選擇電源適配器）；

5. 是否存在強干擾環境（如高頻 / 高壓干擾，需提前告知廠家優化抗干擾方案）。

4.2 訂貨編號規則

訂貨時需按統一格式生成編號，確保配置清晰，格式如下：
PK-CWT/[量程]/[線纜長度 (m)]/[線圈周長 (mm)]

示例 1：PK-CWT/30/2.5/700 → 30 系列（峰值 12kA）、2.5m 線纜、700mm 線圈；

示例 2：PK-CWT/150/1/1000 → 150 系列（峰值 60kA）、1m 線纜、1000mm 線圈；

定制需求：在編號后補充（如 “PK-CWT/600/5/1500 - 外部電源”，表示 600 系列、5m 線纜、1500mm 線圈、外部電源供電）。

4.3 聯系廠家確認

若存在復雜場景（如極端溫度、強電磁干擾、特殊精度要求），可聯系西安普科電子科技有限公司獲取專業支持：

五、選型常見問題（FAQ）

1. Q：被測電流波動范圍大（如 1kA-50kA），該如何選型？
   A：優先選擇峰值電流覆蓋上限（50kA）且靈敏度適配的型號（如 PK-CWT/150，峰值 60kA），避免頻繁更換型號；若需兼顧小電流精度，可搭配高靈敏度儀器（如 1MΩ 輸入阻抗示波器）。

2. Q：在強磁場環境（如多圈線圈附近）測量，如何減少干擾？
   A：選擇≥2.5m 屏蔽線纜，將探頭遠離干擾源≥1m；同時選擇長線圈（如 1000mm），減少磁場不均勻?qū)y(cè)量的影響。

3. Q：線圈絕緣電壓 10kVpk 是否滿足高壓設備測量？
   A：若被測設備對地電壓≤10kVpk，可直接使用；若超過 10kVpk，需聯系廠家定制高絕緣線圈（如 20kVpk）。
