PK-CWT 系列羅氏線圈使用指南：操作方法與注意事項

一、概述

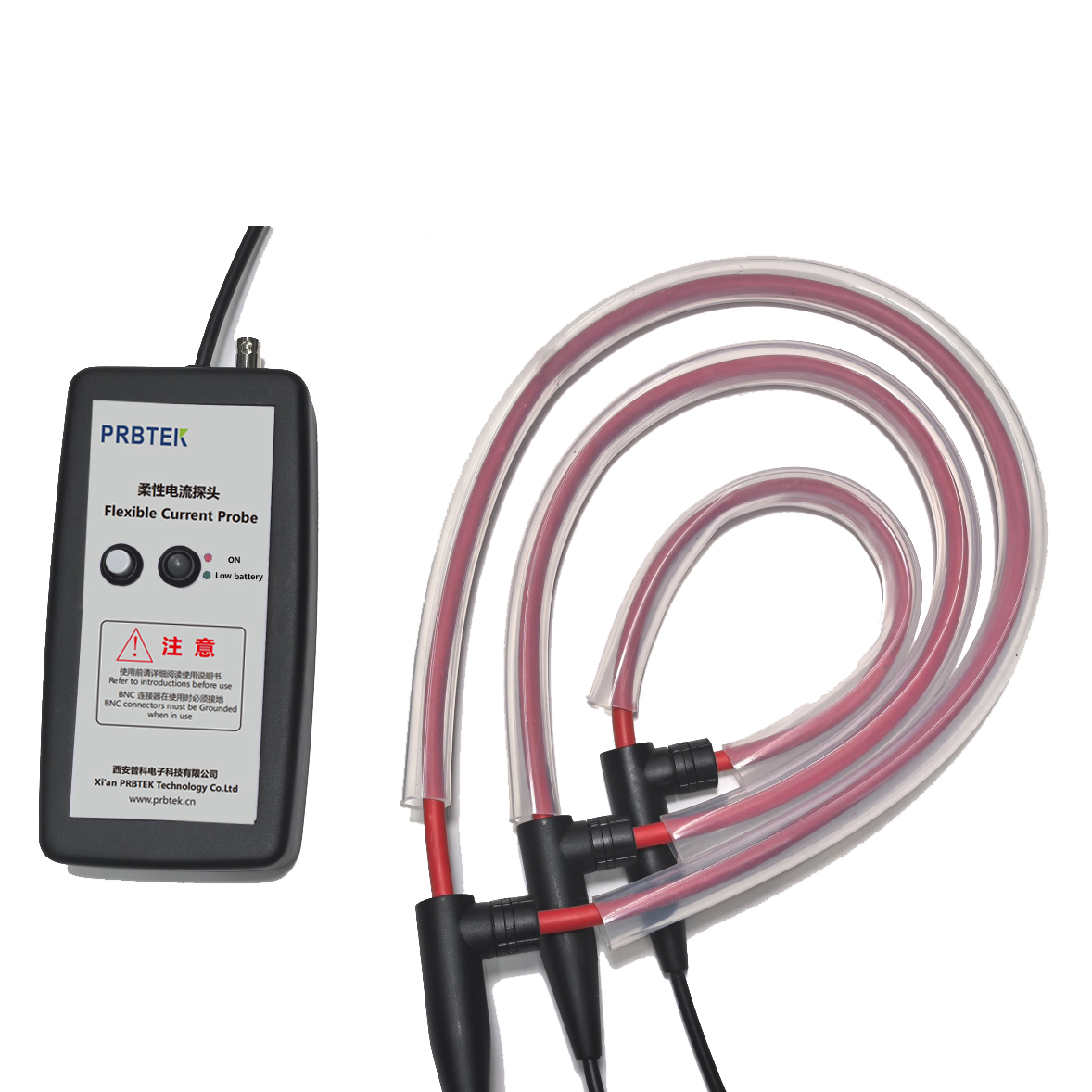

普科科技PRBTEK的PK-CWT 系列柔性電流探頭是一款采用柔性開環結構的專業測量工具，能夠精準復現大功率開關全頻段電流波形，在多個領域發揮著重要作用。

在性能方面，該系列產品表現出色。頻率響應帶寬范圍從 0.1Hz 至 16MHz，這意味著它不僅能精準捕捉超低頻段的緩變信號，還可快速響應高頻瞬態電流的變化。在電流測量維度上，額定電流范圍達 30A 至 1200kA，同時具備峰值 40kA/μs、絕對值 1.5kA/μs 的電流變化率耐受能力，可滿足從微小電流監測到超大脈沖電流檢測的全場景需求。

其應用領域十分廣泛，在電力設備監測中，能檢測瞬態電流與絕緣隱患；進行電磁兼容測試時，可精準記錄脈沖參數；憑借寬頻帶特性，適配高頻加熱爐電流檢測；通過直流隔離與高靈敏度，實現電力電子系統微小電流測量；還能用于電網諧波監測及磁約束聚變實驗等科研場景，是脈沖電流測量的優質解決方案。

二、操作方法

1. 連接測量儀器：將探頭與示波器或其他測量儀器相連，確保儀器有參考地，且輸入阻抗設為 1MΩ（或≥100kΩ）。依據探頭靈敏度設置示波器衰減比例，例如 PK-CWT/15 靈敏度為 2mV/A 時，示波器設為 500X；靈敏度為 1mV/A 時，設為 1000X。

2. 供電啟動：通過 USB 接入供電電壓或安裝 4 節 5 號電池，將探頭開關撥至 ON，當綠色電源指示燈亮起，表明探頭已正常供電，可以進行后續操作。

3. 放置被測導線：將被測電流引線（或引腳）插入探頭，務必將電流感應環插頭完全插入底部。同時，保證被測導線穿過探頭感應環正中間，否則會降低測量準確性。

4. 開始測量：完成上述操作后，接通被測電路電源，即可開始測量。

5. 結束測量與拔出探頭：測量完畢先關閉被測電路電源，再拔出探頭環，防止電流沖擊損壞設備或影響測量精度。

6. 關閉電源與保管：斷開探頭電源，妥善保管探頭，以便下次使用。

三、注意事項

1. 保證測量精準性：為獲得精準的測量結果，測量時務必讓被測導線穿過探頭環，這是確保測量準確的基礎。

2. 避開誤差區域：探頭感應環交界處存在測量誤差較大的區域（即特定陰影部分），應避免將被測導線置于該區域，以免影響測量結果的可靠性。

3. 確保感應環連接穩固：測量前，需將探頭環插入對應接口并確保插到底部，否則會導致感應信號不穩定，進而影響測量精度。

4. 遠離強磁場干擾源：測量過程中，若附近存在由多圈線圈構成的磁場輻射源等強磁場干擾源，務必將探頭盡可能遠離，以減少磁場干擾對測量的影響。

5. 規避電磁干擾：測量時需遠離變化速率＞100V/μs 的高壓信號及頻率≥MHz 級的干擾源，避免電磁干擾導致誤差，保證測量數據的準確性。

6. 檢測干擾源：判斷周圍是否存在強干擾源，可將探頭環放置在被測導線周圍，但不夾住導線，測量周圍信號強度，以此來評估周圍環境對測量的干擾情況。

四、產品訂購說明

1. 輸出參數：±12V 對應峰值電流，示波器輸入阻抗 DC 1MΩ；±2V 對應峰值電流，靈敏度減半，示波器輸入阻抗 DC 50Ω。

2. 精度（典型值）：母線位于羅氏線圈的中心時，校準讀數 ±0.3%；母線位于線圈內（10mm 直徑導體），典型值為讀數的 ±0.5%；線性度為 0.05%。

3. 直流偏移：最大 ±2mV@25℃。

4. 使用條件：線圈和連接同軸線的工作溫度范圍為 - 20℃—100℃；積分電路的工作溫度范圍為 0℃—50℃。

5. 線圈耐壓：對地安全峰值工作電壓為 10kVpk。

6. 線纜長度：線圈到積分器線纜的標準長度為 1m、2.5m，也可以提供其他長度的線纜。

7. 線圈周長：有 300mm、500mm、700mm、1000mm 等規格，也可以提供其他長度的線圈。

8. 電池：采用 4×1.5V AA 堿性電池，工作時長 8 小時。外部電源適配器為設備供電時，電池不工作。

以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、羅氏線圈、電流互感器、射頻測試線纜及測試附件線等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn/
