電流探頭的常見應用場景

電流探頭是一種用于測量電流的傳感器，廣泛應用于電子、電力、通信等多個領域，其常見的測試場景主要包括以下幾類：

一、電子設備研發與調試

在電子設備的設計、研發和故障排查階段，電流探頭是關鍵工具，主要用于：

電路工作電流監測：測量各類電子電路（如主板、模塊、芯片）的靜態電流、動態電流，判斷電路是否正常工作，例如檢測微控制器在休眠、運行等不同狀態下的電流變化。

電源電路測試：評估電源模塊、DC-DC 轉換器、線性穩壓器等的輸出電流穩定性，以及負載變化時的電流響應，比如測試手機充電器在不同負載下的電流波動。

信號完整性分析：配合示波器，測量高頻信號傳輸時的電流波形，分析信號失真、噪聲等問題，例如高速數據傳輸接口（USB、HDMI）的電流干擾測試。

二、電力系統與能源設備測試

在電力工程和能源相關設備中，電流探頭用于監測強電流或高電壓環境下的電流特性：

電力設備運行監測：測量電機、變壓器、逆變器等設備的工作電流，評估其負載能力、能效及是否存在過載風險，例如工業電機啟動時的沖擊電流測試。

新能源設備測試：在光伏逆變器、風電變流器、蓄電池充放電系統中，測量直流或交流電流的波形、諧波含量，驗證設備是否符合并網標準。

電力故障診斷：檢測電力線路、配電系統的短路電流、漏電電流，定位故障點，例如排查家庭電路或工業配電箱的漏電問題。

三、電機與驅動系統測試

電機及其驅動電路的性能測試依賴電流探頭：

電機啟動與運行電流分析：測量直流電機、交流電機、步進電機等在啟動、加速、制動過程中的電流變化，評估驅動電路的合理性，例如無人機電機的電流與轉速匹配測試。

驅動電路故障排查：檢測電機驅動器（如 H 橋電路）的開關管電流，判斷是否存在過流、導通不良等問題，例如伺服電機驅動器的電流波形異常分析。

四、電磁兼容（EMC）與干擾測試

在 EMC 測試中，電流探頭用于分析電磁干擾（EMI）和抗干擾能力：

傳導干擾測試：測量設備電源線、信號線中的干擾電流，判斷是否符合 EMC 標準（如 CE、FCC），例如家用電器的電源線傳導干擾測試。

干擾源定位：通過測量不同電路節點的電流，定位設備內部的干擾源（如高頻振蕩器、開關電源），輔助設計電磁屏蔽方案。

五、汽車電子測試

汽車電子系統復雜，電流探頭的應用場景包括：

車載電路測試：測量汽車 ECU（電子控制單元）、傳感器、執行器（如噴油嘴、車燈）的工作電流，驗證其在不同工況（啟動、怠速、加速）下的穩定性。

新能源汽車測試：在電動汽車的電池管理系統（BMS）、電機控制器、充電系統中，測量大電流（如快充時的輸入電流、電機工作電流），評估安全性和能效。

汽車故障診斷：檢測汽車電路的異常電流（如短路、漏電），排查燈光不亮、啟動失敗等故障。

六、航空航天與工業控制

在高精度、高可靠性要求的領域，電流探頭用于：

航空電子設備測試：測量飛機、衛星上的導航系統、通信模塊等的低功耗電流，確保設備在有限能源下穩定運行。

工業自動化控制：監測 PLC（可編程邏輯控制器）、傳感器、伺服系統的電流信號，判斷工業生產線的設備狀態，例如流水線機械臂的驅動電流監控。

總結

電流探頭的核心作用是非侵入式或低侵入式地測量電流波形、幅值及變化趨勢，其應用場景覆蓋了從微安級小電流（如芯片測試）到千安級大電流（如電力系統）的測量需求，是電子、電力、工業等領域不可或缺的測試工具。

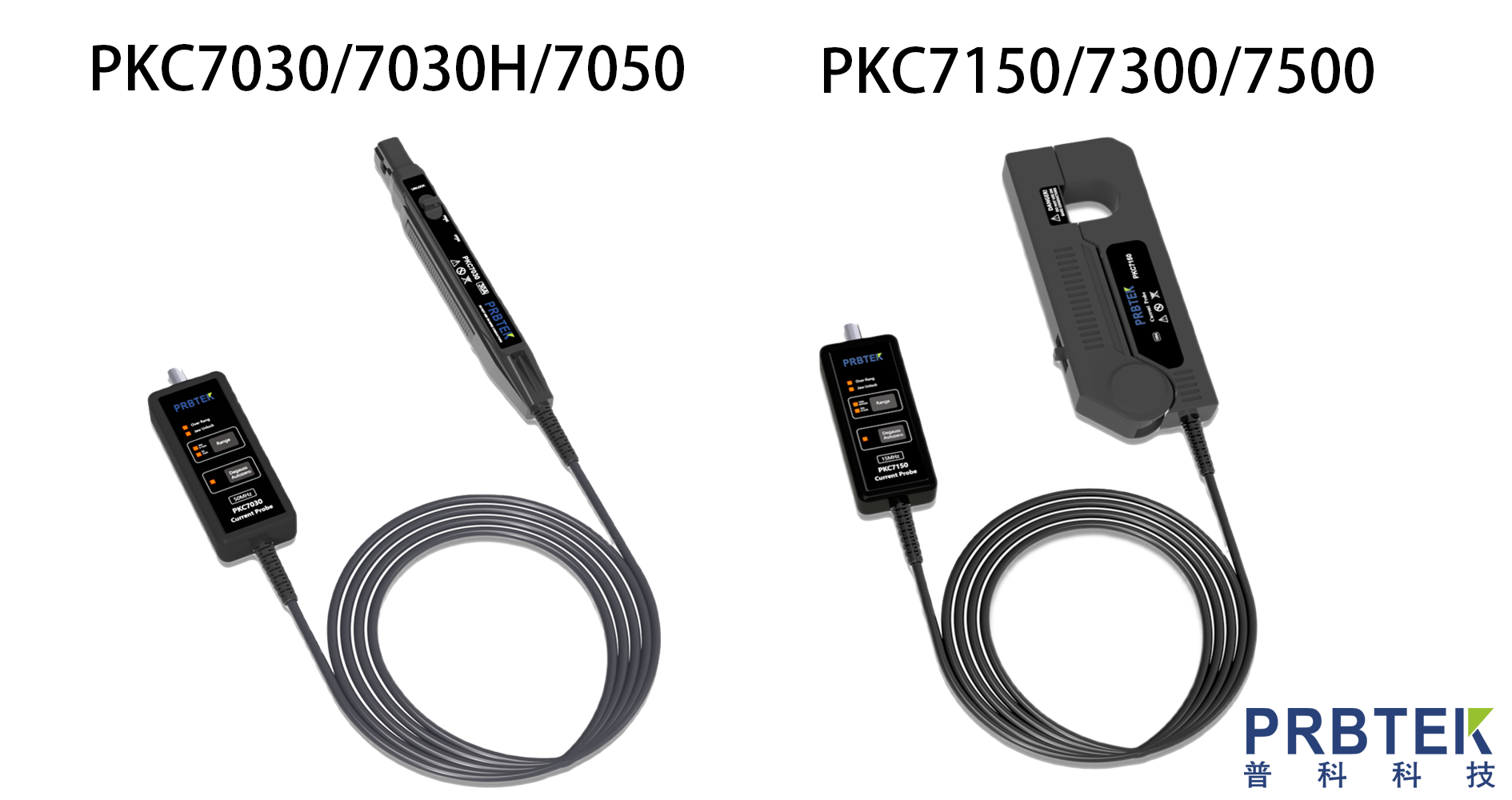

以上內容由普科科技/PRBTEK整理分享， 西安普科電子科技有限公司致力于示波器測試附件配件研發、生產、銷售，涵蓋產品包含電流探頭、差分探頭、高壓探頭、無源探頭、羅氏線圈、電流互感器、射頻測試線纜及測試附件線等。旨在為用戶提供高品質的探頭附件，打造探頭附件國產化知名品牌。更多信息，歡迎登陸官方網站進行咨詢：http://www.jmcsled.cn/
